5层住宅楼辐射采暖设计施工CAD图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：7张
- 设计年代：近代
- 设计内容：采暖
- 采暖系统：热水辐射
- 节点大样：集分水器
附件详情
稿件为多层住宅楼辐射采暖设计施工图纸，该项目采用低温热水地板辐射采暖，集中供暖，
分户计量
。
，图纸共7张。

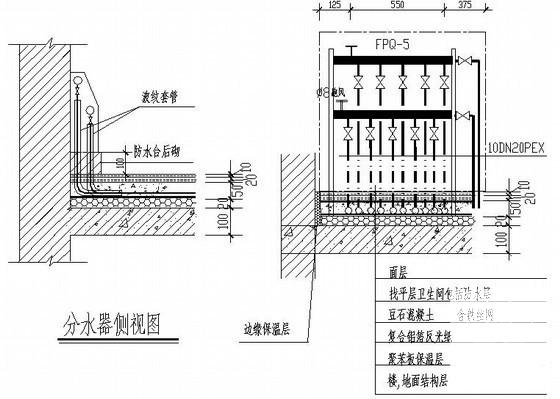

标准层地面做法及分配水器详图

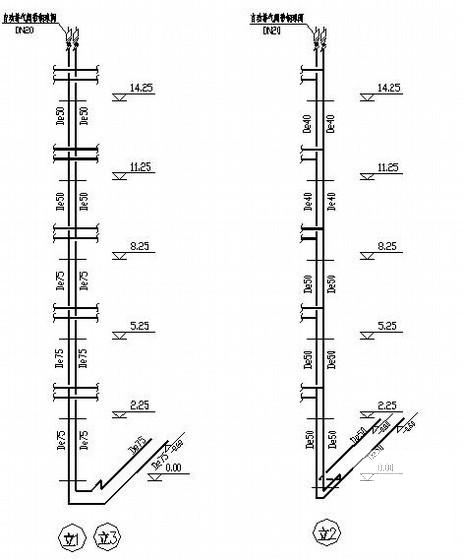

采暖立管系统图

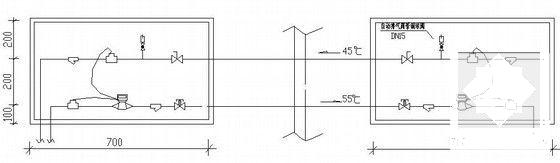

分户计量箱剖面图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
住宅楼采暖设计图纸 - 1 -
住宅楼采暖设计图纸 - 2 -
住宅楼采暖设计图纸 - 3 -
住宅楼采暖设计图纸 - 4 -
住宅楼采暖设计图纸 - 5
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-01
- 评论次数：0
- 浏览次数：0
- 文件大小：0.77 MB
- 收藏次数：0
-
文件名称：
附件-995858509756886685887.rar
