19200平米6层综合建筑空调系统设计施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑设计面积:19200平方米
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:单式泵,同程式,异程式
  • 送风方式:侧面送风,散流器送风,其他
  • 项目所在地:江苏

附件详情

  • 设计施工说明
  • 主要设备表
  • 图例
  • 地下室通风平面图
  • 空调通风平面图
  • 空调水管平面图
  • 空气处理机组控制原理图
  • 空调控制原理图
  • ......

附件详情

一、项目概要:
该项目位于江苏常州市,建筑高度为23.5米。地下一层,地上六层,总建筑面积约为1.92万平方米......
二、冷热源:
采用风冷螺杆式热泵机组两台,制冷/热量为474/505kW/台......
三、空调系统:
1.冷冻水系统均采用一次泵系统。立管采用异程式、水平管同程式或异程式布置。
2.小房间采用风机盘管加新风机系统。
3.大空间采用上送上回风,礼堂观众厅则采用座椅送风,下送上回风方式......
四、通风排烟系统:
1.采用自然排烟,地上楼梯间每五层可开启外窗面积不小于2.0m。
2.可开启外窗面积不小于房间面积的2%,采用自然排烟。
3.排烟量按最大防烟分区面积每平方米不小于120m/h计算......

图纸共20张。

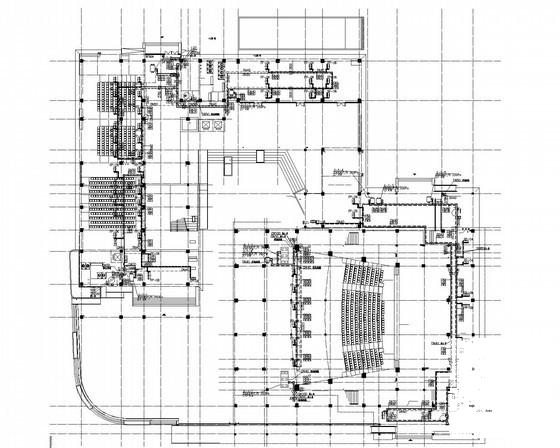

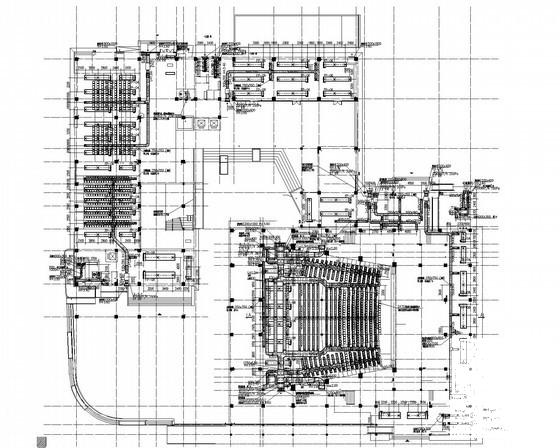

空调水管平面图

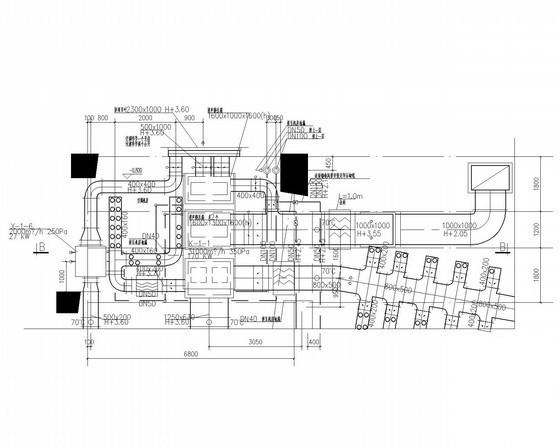

空调机房大样

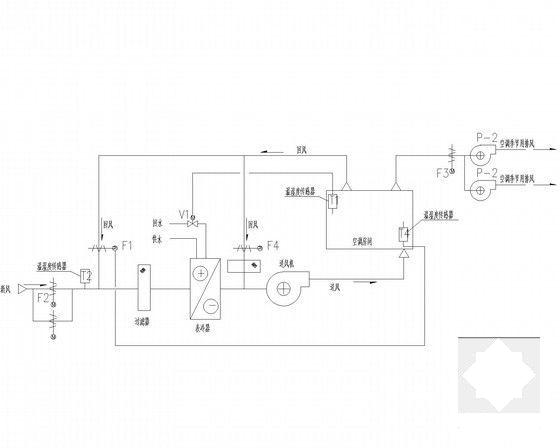

空调控制原理图

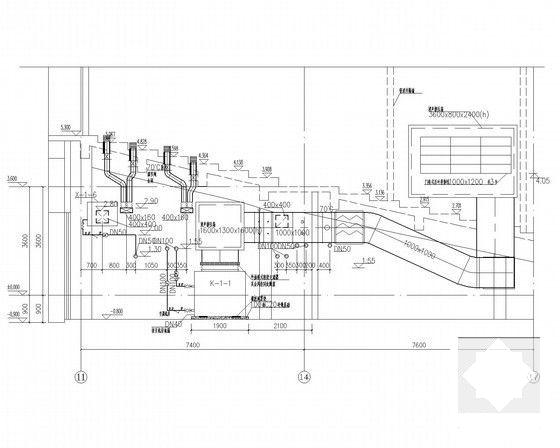

剖面

座椅风口预埋详图

地下室通风平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 建筑空调设计 - 1
    建筑空调设计 - 1
  • 建筑空调设计 - 2
    建筑空调设计 - 2
  • 建筑空调设计 - 3
    建筑空调设计 - 3
  • 建筑空调设计 - 4
    建筑空调设计 - 4
  • 建筑空调设计 - 5
    建筑空调设计 - 5
  • 建筑空调设计 - 6
    建筑空调设计 - 6
  • 建筑空调设计 - 7
    建筑空调设计 - 7
以上是部分截图,请下载附件后查看完整高清内容
