国际商场幕墙结构施工CAD大样图（两栋）
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：25年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.50kN/平方米
- 参考图纸：87张
- 设计年代：近代
- 幕墙面板材料：玻璃幕墙, 金属幕墙
- 幕墙支承结构：点支承幕墙
- 金属幕墙：铝塑复合板
附件详情
该项目是武汉某商场幕墙施工，外装饰类型主要为玻璃幕墙、复合铝板幕墙等，抗震设防烈度为6度，地面粗糙度为C类。
包括：设计说明，幕墙立面索引图，幕墙大样图，节点详图，雨棚立面索引图，雨棚大样图，雨棚节点详图，雨棚节点详图等共计87张图。
编制与3月。
DY.01a 幕墙大样图

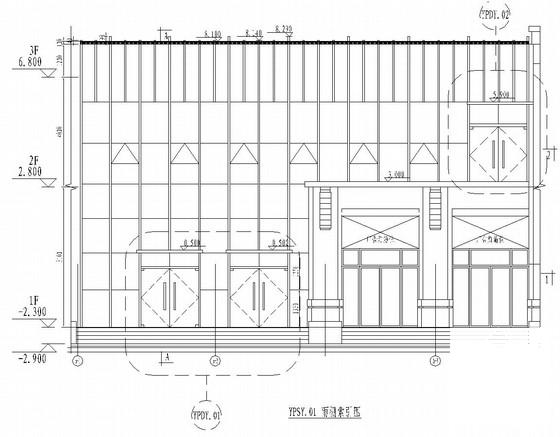

YPSY.01 雨棚索引图

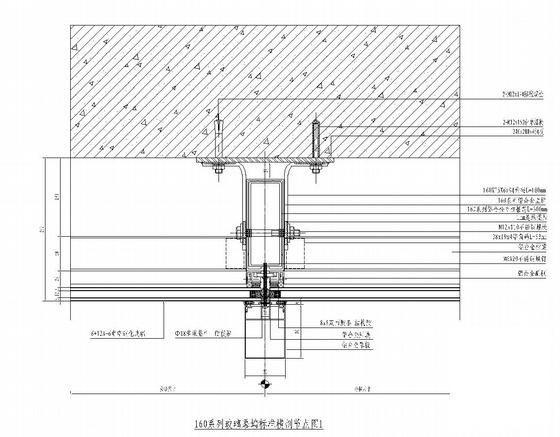

160系列玻璃幕墙标准横剖节点图1

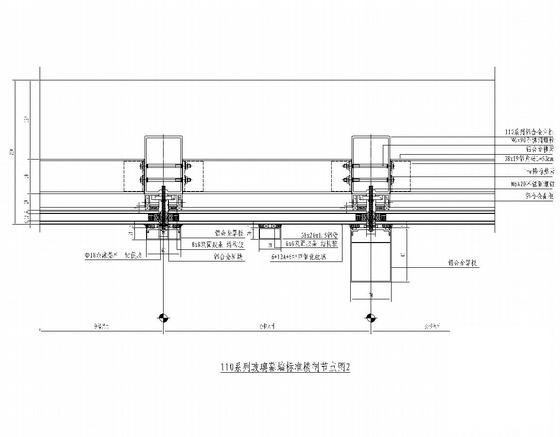

110系列玻璃幕墙标准横剖节点图2

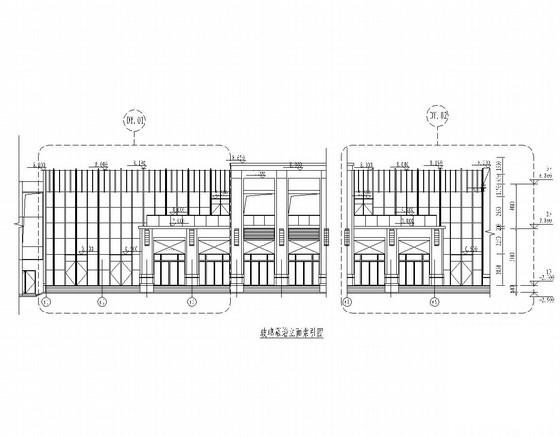

BH-BR轴玻璃幕墙立面索引图

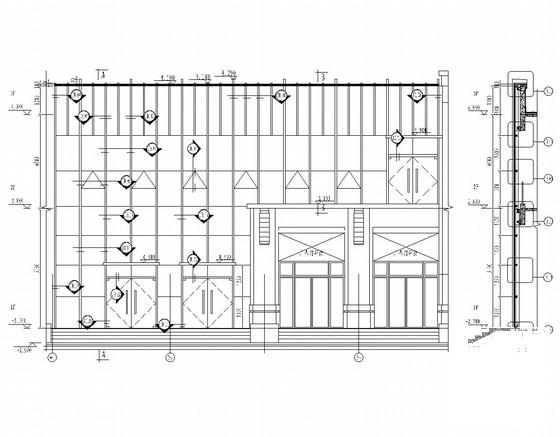

DY.01 幕墙大样图
节点详图
雨棚下收口节点图
雨棚节点详图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
幕墙大样图 - 1 -
幕墙大样图 - 2 -
幕墙大样图 - 3 -
幕墙大样图 - 4 -
幕墙大样图 - 5 -
幕墙大样图 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-30
- 评论次数：0
- 浏览次数：0
- 文件大小：3.43 MB
- 收藏次数：0
-
文件名称：
附件-995877565675075576898.rar
