国内大型商场点式玻璃幕墙施工方案大样图CAD
-
幕墙面板材料：玻璃幕墙
-
幕墙支承结构：点支承幕墙
-
玻璃幕墙：全隐框
该资料为北京某大型商场点式玻璃
幕墙施工图
。
图纸说明详细，结构图纸完整，各个节点大样清晰。
资料包括详细的节点大样，方便直接选用或者借鉴。
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

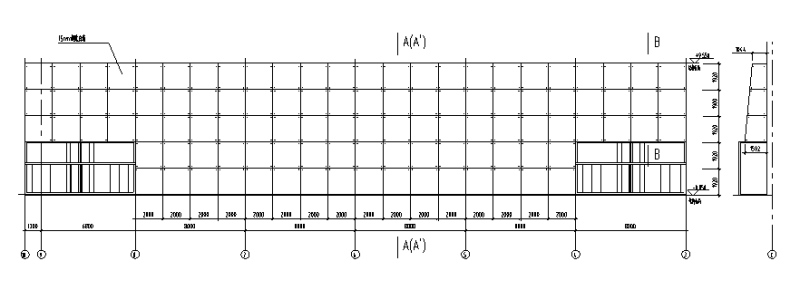

玻璃幕墙施工方案 - 1 -

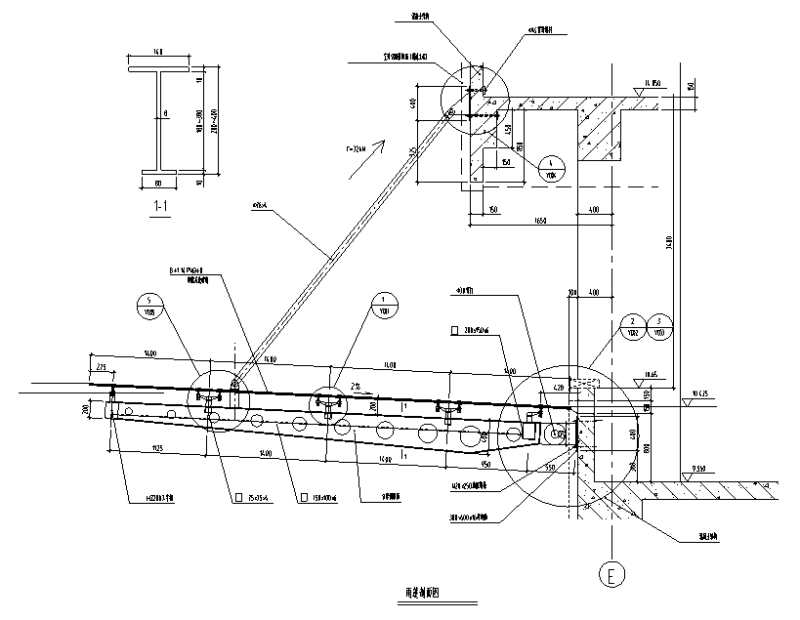

玻璃幕墙施工方案 - 2 -

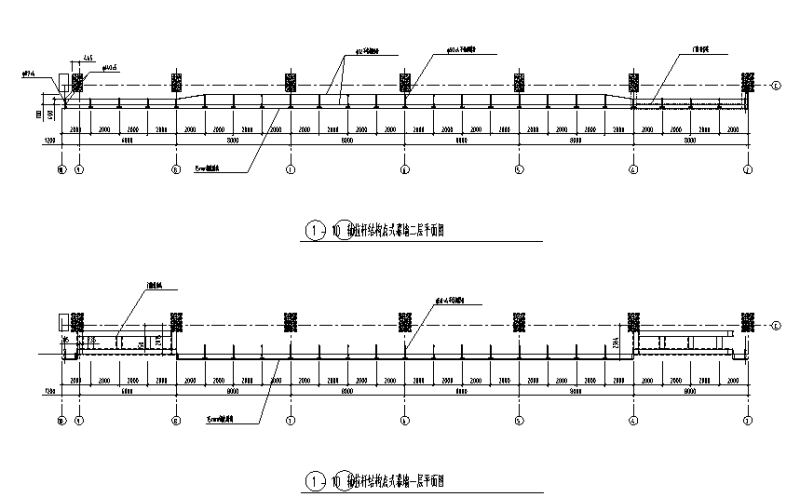

玻璃幕墙施工方案 - 3 -

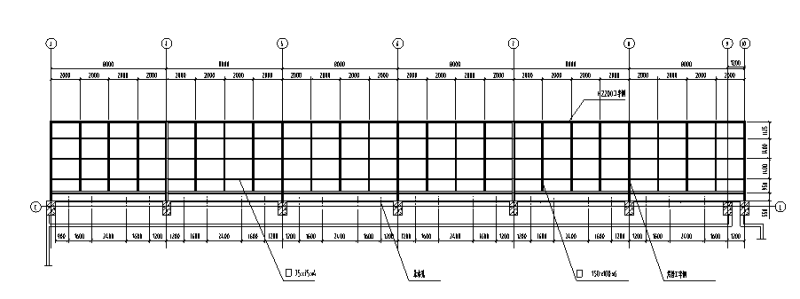

玻璃幕墙施工方案 - 4 -

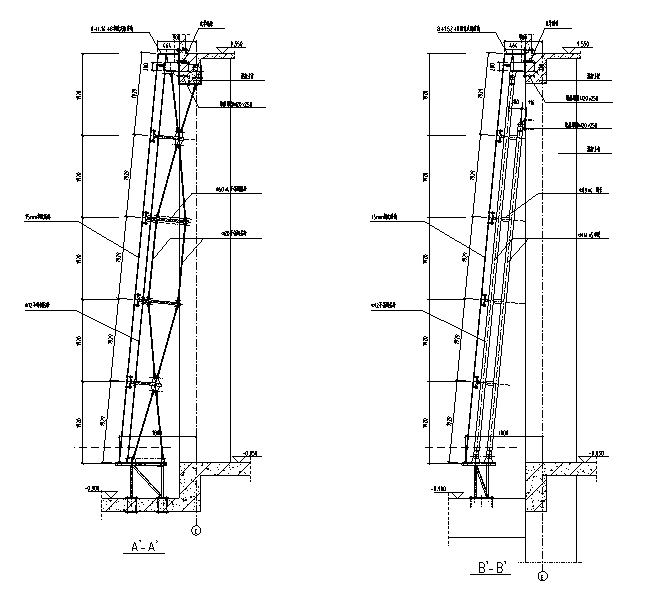

玻璃幕墙施工方案 - 5 -
玻璃幕墙施工方案 - 6
以上是部分截图，请下载附件后查看完整高清内容
