48000平米33层商务大厦强弱电系统施工CAD图纸

  • 建筑类别:商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:48000平方米
  • 建筑地上层数:33层
  • 建筑地下层数:3层
  • 图纸设计深度:方案(初设图)
  • 参考图纸:55张
  • 设计年代:近代
  • 地下室用途:人防,车库
  • 负荷等级:三级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:广东
  • 强电设计: 供配电系统 ,应急电源,低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,停车场管理系统,综合布线系统,广播系统,会议系统

附件详情

  • 1、强电设计施工说明
  • 2、高压供电系统图
  • 3、低压配电系统图
  • 4、变电所和发电机房平面布置图
  • 5、竖向配电系统图
  • 6、地下三层桥架平面图
  • 7、一层桥架平面图
  • 8、综合布线系统图
  • 9、有线电视系统图 远程抄表系统图
  • 10、闭路监控系统图 门禁系统图
  • 11、停车场管理系统图
  • 12、楼宇自控系统图
  • 13、电气火灾监控系统图
  • 14、能源管理系统图
  • 15、消防报警系统图
  • 16、公共广播系统图
  • 17、地下一层消防报警平面图
  • 18、一层消防报警平面图
  • 19、屋面层消防报警平面图

附件详情

该项目位于广东,是一高层商务大厦,该大厦共33层,由三层地下室,七层商业裙房及二十六层商务办公组成;建筑高度为150.15米,占地面积:2912.2平方米,总建筑面积48000平方米。一至七层为商业、净菜市场、物业服务用房、社区警务室及邮政所,建筑面积有7000平方米;八层及二十一层为避难层;九至二十层,二十二-三十三层为办公,建筑面积为30000平方米;地下一至三层为设备用房和停车库,建筑面积7229平方米;规定容积率为12.91。
设计范围:配电系统;电力系统; 照明系统 ;防雷接地保护系统;漏电火灾报警系统等。
该附件,总共55张。

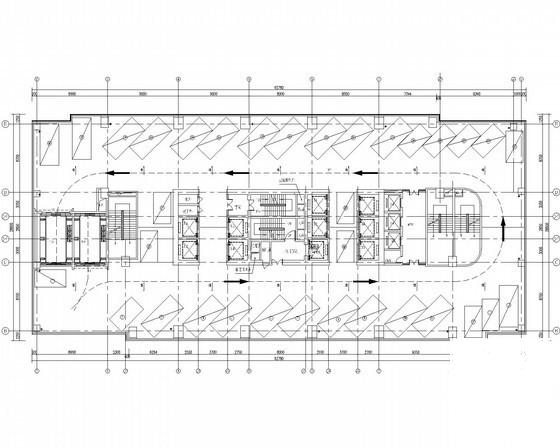

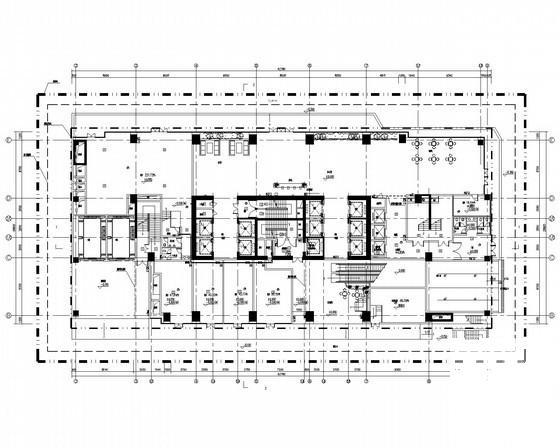

弱电系统平面图

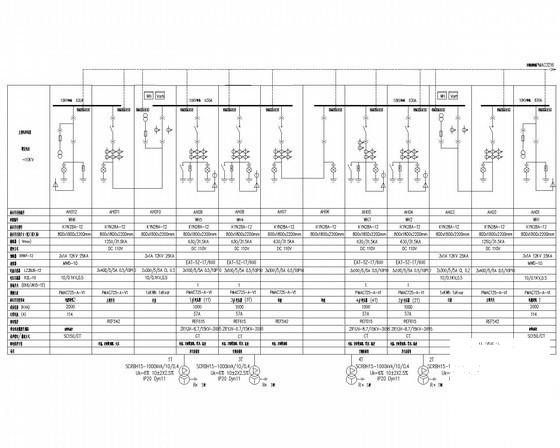

高压系统图

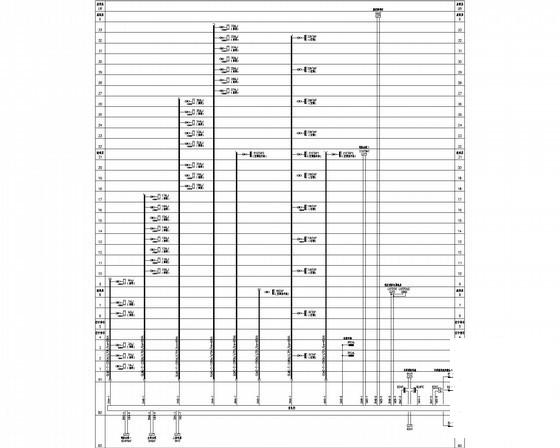

竖向配电系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 大厦弱电系统 - 1
    大厦弱电系统 - 1
  • 大厦弱电系统 - 2
    大厦弱电系统 - 2
  • 大厦弱电系统 - 3
    大厦弱电系统 - 3
  • 大厦弱电系统 - 4
    大厦弱电系统 - 4
以上是部分截图,请下载附件后查看完整高清内容
