35000平米33层商务大厦强弱电系统施工CAD图纸

  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:35000平方米
  • 地上层数:33层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:60张
  • 设计年代:近代
  • 地下室用途:车库,设备用房,其它
  • 节点大样:其它
  • 负荷等级:三级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:江苏
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制,其它
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,建筑设备监控系统,综合布线系统,有线电视和卫星接收系统,其它

附件详情

  • 1、电气设计说明
  • 2、强电系统图
  • 3、智能疏散照明系统图
  • 4、火灾自动报警系统
  • 5、有线电视示意图
  • 6、综合布线系统图
  • 7、电视监控系统图
  • 8、消防平面图
  • 9、 弱电平面图
  • 10、应急照明平面图
  • 11、屋顶 防雷平面图
  • 12、平时照明平面图
  • 13、基础接地平面图
  • 14、动力配电平面图

附件详情

该附件是33层商务大厦强弱电系统施工图纸,总共60张。
项目总建筑设计面积:32240.79m, 其中地上建筑面积27258.43m,地下一层建筑面积4982.36m.建筑高度:84.3米,建筑层数与层高:地上21层,地下1层;地上1、2、3层层高4.5米,4层-21层层高3.9米,机房层层高3.9米(电梯机房部分为3.3米),地下一层车库层高3.9米,干式变配电为6米;
设计内容:0.4kV低压配电系统;照明及配电系统;动力配电系统;消防设施配电与控制系统;防雷与接地系统;火灾自动报警系统;漏电火灾报警系统;综合布线系统;电视监控系统;有线电视系统。

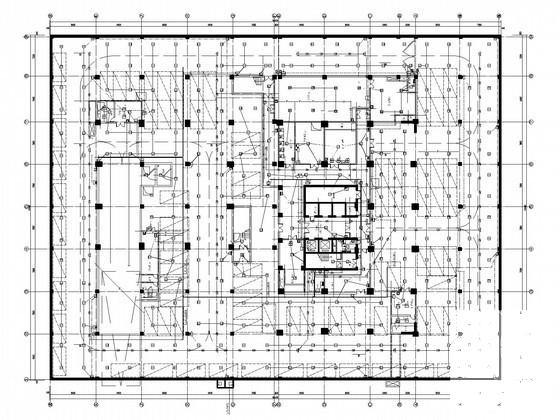

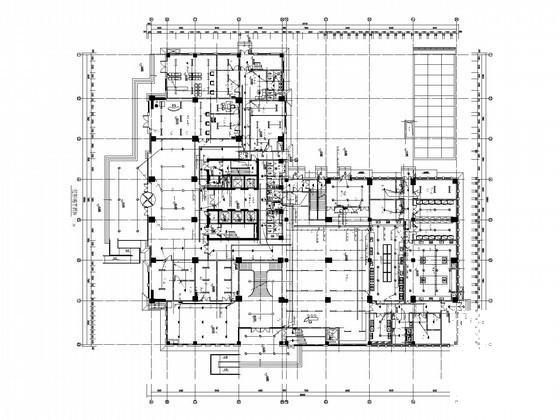

照明平面图

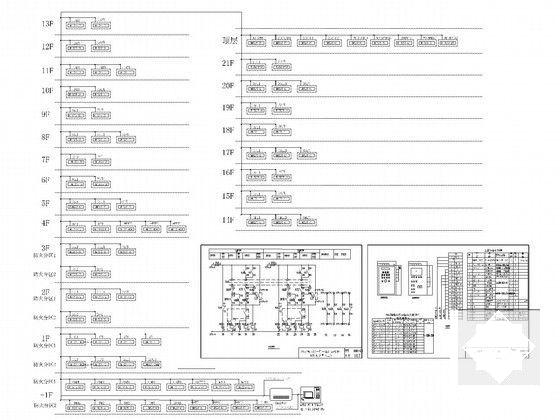

智能消防应急照明和疏散指示系统图

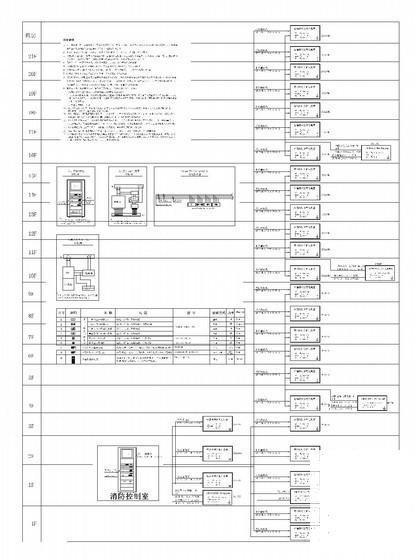

弱电系统图

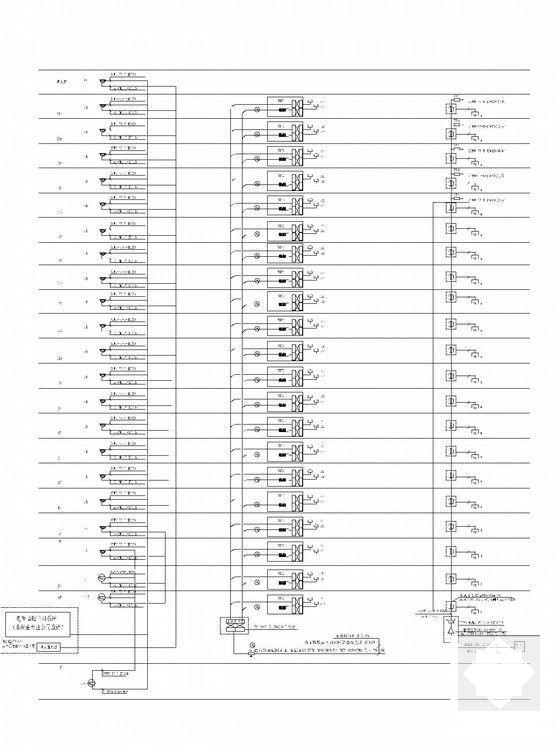

电气火灾监控系统图

机房层动力配电平面图

强电系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 大厦弱电系统 - 1
    大厦弱电系统 - 1
  • 大厦弱电系统 - 2
    大厦弱电系统 - 2
  • 大厦弱电系统 - 3
    大厦弱电系统 - 3
  • 大厦弱电系统 - 4
    大厦弱电系统 - 4
  • 大厦弱电系统 - 5
    大厦弱电系统 - 5
  • 大厦弱电系统 - 6
    大厦弱电系统 - 6
以上是部分截图,请下载附件后查看完整高清内容
