9650平米3层城市规划展示馆强弱电施工CAD大样图42张

  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑设计面积:9650.43平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:42张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 负荷等级:二级,三级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:安徽
  • 强电设计:供配电系统,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,综合布线系统,有线电视和卫星接收系统,其它

附件详情

  • 1、电气施工设计说明
  • 2、低压系统图(一~四)
  • 3、低压干线系统图
  • 4、配电箱系统图(一~四)
  • 5、负一~三层配电平面图
  • 6、负一~三层 照明平面图
  • 7、变配电房大样图
  • 8、消防设计说明
  • 9、消防系统图
  • 10、电气火灾监控系统
  • 11、负一~三层消防平面图
  • 12、有线电视系统图 综合布线系统图
  • 13、安防视频监控系统图
  • 14、负一~三层平弱电面图
  • 15、防雷设计说明
  • 16、防雷做法大样
  • 17、基础接地平面图
  • 18、首~三层 防雷平面图
  • 19、天面防雷平面

附件详情

该项目位于安徽,项目为城市展示馆,总建筑面积为9650.43平方米,地上面积为6710.43平方米,地下面积为2940.00平方米。建筑层数及高度:地下1层为车库及设备区,地上总层数3层为展示区及会议室。建筑总高度为:22.00米。
设计范围包括高低压供电系统;变配电系统;照明系统;建筑物防雷接地与电气保安接地系统;火灾自动报警及联动控制系统;漏电火灾报警系统;有线电视,电话,网路系统等。
该附件,总共42张。

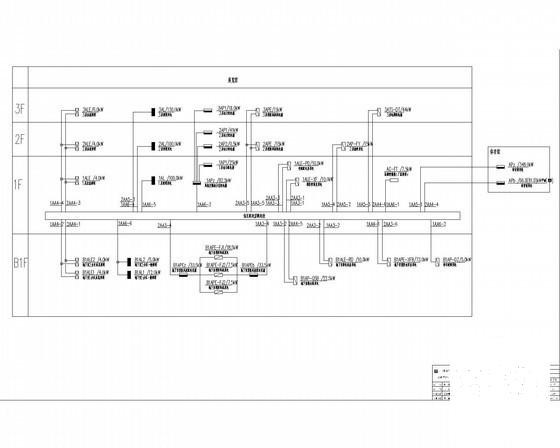

低压干线系统图

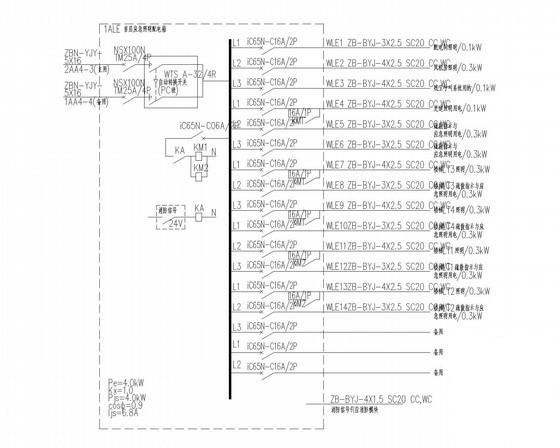

配电箱系统图

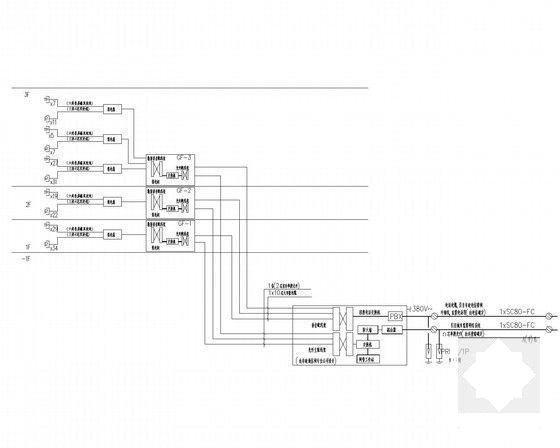

综合布线系统图

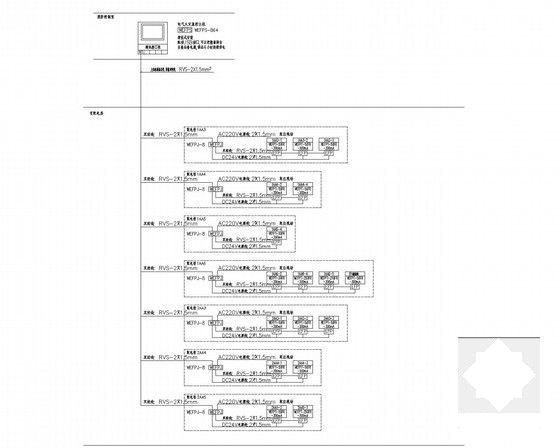

电气火灾监控系统

防雷做法大样图

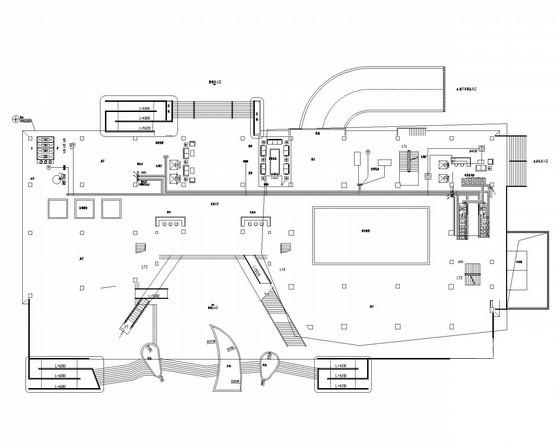

馆首层弱电平面

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 城市规划展示馆 - 1
    城市规划展示馆 - 1
  • 城市规划展示馆 - 2
    城市规划展示馆 - 2
  • 城市规划展示馆 - 3
    城市规划展示馆 - 3
  • 城市规划展示馆 - 4
    城市规划展示馆 - 4
  • 城市规划展示馆 - 5
    城市规划展示馆 - 5
  • 城市规划展示馆 - 6
    城市规划展示馆 - 6
  • 城市规划展示馆 - 7
    城市规划展示馆 - 7
以上是部分截图,请下载附件后查看完整高清内容
