6010平米2层大学体育馆强弱电施工CAD图纸

资料简介
赚取积分

建筑类别：体育
建筑设计面积：6010平方米
建筑地上层数：2层
图纸设计深度：施工图
参考图纸：31张
负荷等级：二级,三级
防雷等级：第二类
项目所在地：福建
强电设计：低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,广播系统,其它

附件详情

1、电气设计说明
2、图例表
3、电气节能设计说明
4、低压配电干线系统图
5、FAP,FEP,AE,3YAC1,2;1YAC配电系统图
6、KAP,4YAT,1KAC,2(3)KAC1,2;GL1,2配电系统图
7、YKAL,DKAL,XSAP,DAP,DEP,GL3,WTAP配电系统图
8、DZAL,ZTAP,AL配电系统图
9、DGEL,MDAL配电系统图
10、DGAL1~4, GL4,5配电系统图
11、一、二层照明平面图
12、一、二层动力平面图
13、8.500标高照明平面图
14、8.500标高动力平面图
15、12.850标高照明平面图
16、12.850标高动力平面图
17、马道照明平面图
18、火灾自动报警系统设计说明
19、火灾自动报警系统设计说明(续) 图例及主要设备表
20、火灾自动报警及联动控制系统图
21、自动末端试水系统图体育馆防火剩余电流动作报警系统图
22、背景音乐及火灾应急广播系统图
23、大空间消防灭火系统设计说明体育馆大空间消防灭火系统原理图
24、一、二层消防平面图
25、8.500标高消防平面图
26、12.850标高消防平面图
27、屋顶防雷平面图
28、基础接地平面图

附件详情

该项目位于福建，为大学体育馆，体育馆设计标准按举办地方性和群众性运动会的标准设计。总建筑面积约6010平方米，建筑主体空间一层，局部二层；屋面高度22.0米，观众席总人数2520人，属于小型丙级体育馆。建筑类别布局：一层主要为比赛场地及其附属用房和体育用品店；二层为贵宾休息室、比赛大厅固定观众席和附属卫生间、设备用房等。
设计范围包括：照明配电系统；动力配电系统；防雷接地系统；火灾自动报警系统和消防联动控制系统；背景音乐及火灾应急广播系统。

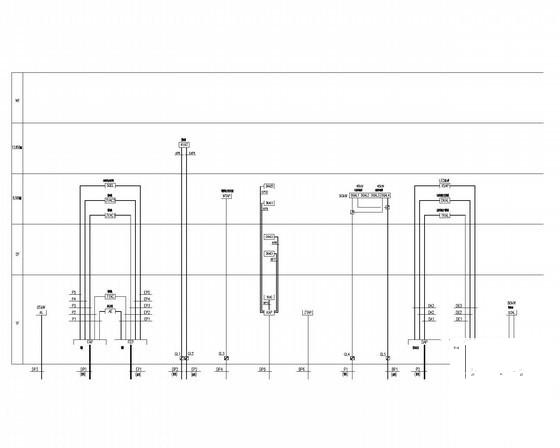

低压配电干线系统图

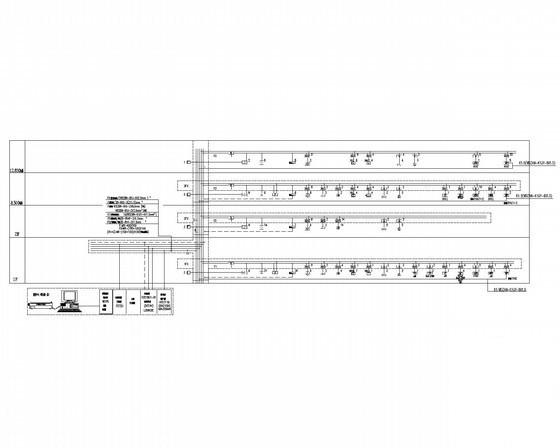

火灾自动报警及联动控制系统图

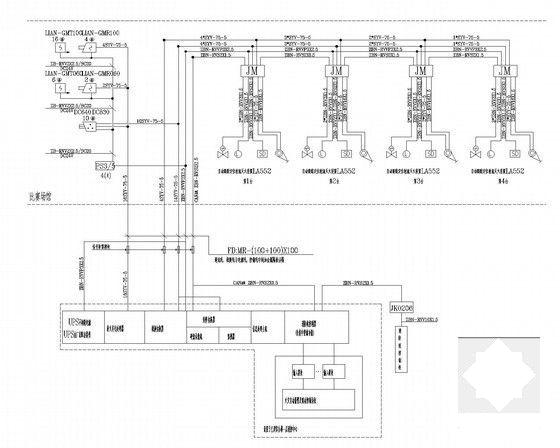

体育馆大空间消防灭火系统原理图

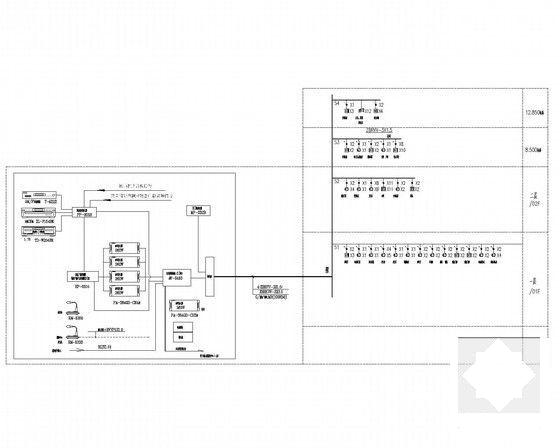

背景音乐及火灾应急广播系统图

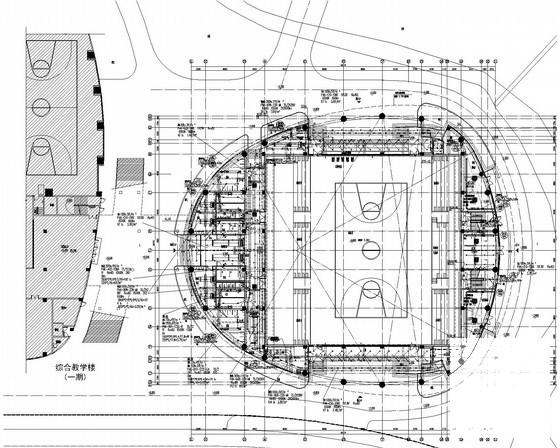

一层照明平面图
