6577平米5层大学活动中心强弱电施工CAD图纸

资料简介
赚取积分

建筑高度类型：多层建筑
建筑设计面积：6576.53平方米
建筑地上层数：5层
图纸设计深度：施工图
参考图纸：20张
设计年代：近代
负荷等级：二级,三级
防雷等级：第三类
接地方式：TN-S
项目所在地：重庆
强电设计：供配电系统 ,低压配电,电气照明,建筑物防雷,接地安全,其它
弱电设计：综合布线系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

1、设备材料表
2、设计施工说明
3、配电系统图一~三
4、弱电系统图

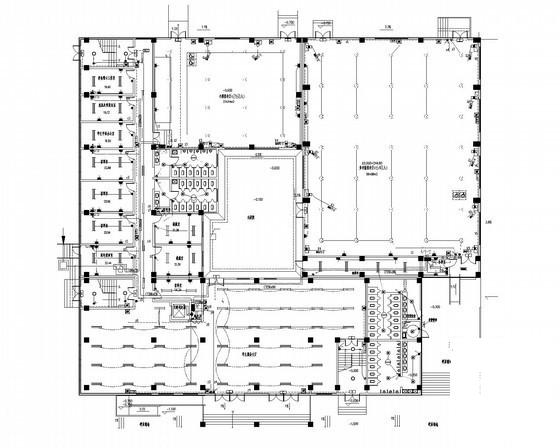

5、一~五层电气平面图
6、屋面层电气平面图
7、屋顶接闪带平面图
8、接地平面图
9、一~五层弱电平面图
10、电气总平面图

附件详情

该项目位于重庆，项目为第二学生活动中心，该工程地上5层，建筑高度19.8m，建筑面积6576.53m2,属于多层公共建筑。建筑设计结构形式：框架结构。应急照明、疏散指示照明用电负荷为二级，其余用电负荷为三级。
设计范围包括供配电系统；照明系统；建筑物防雷接地系统；有线电视、网络、电话系统；综合布线系统等。
该附件，总共20张。

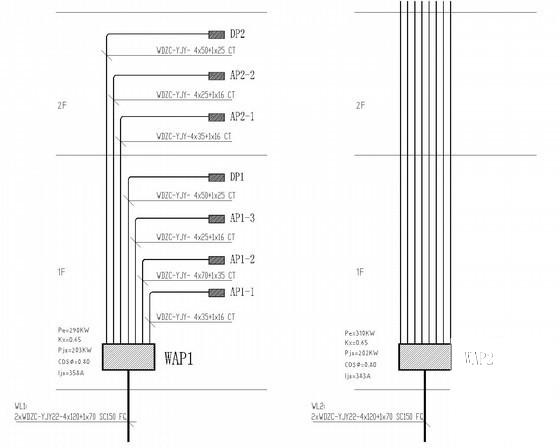

配电干线系统图

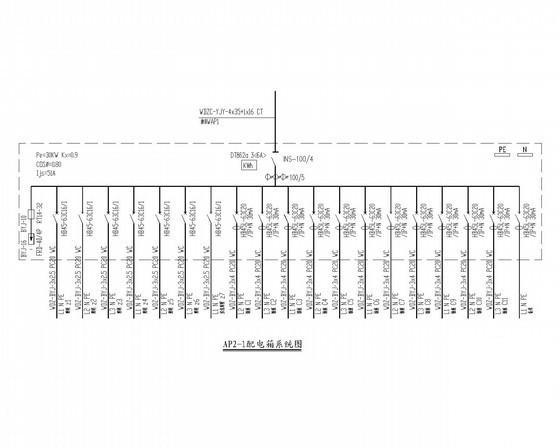

配电系统图

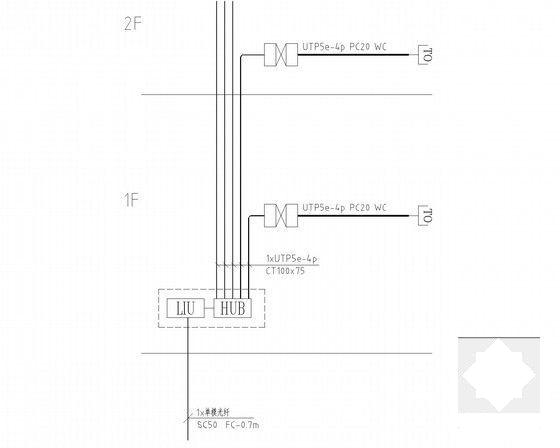

网络系统图

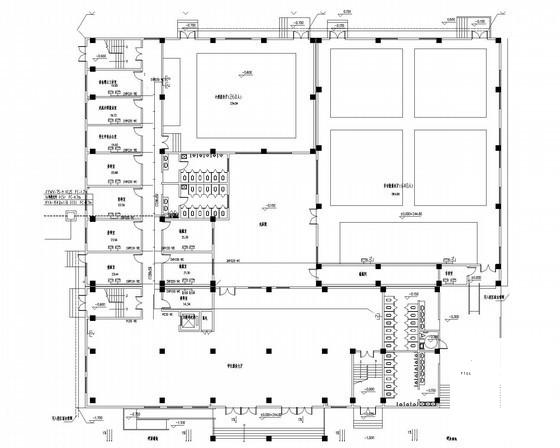

弱电平面图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
