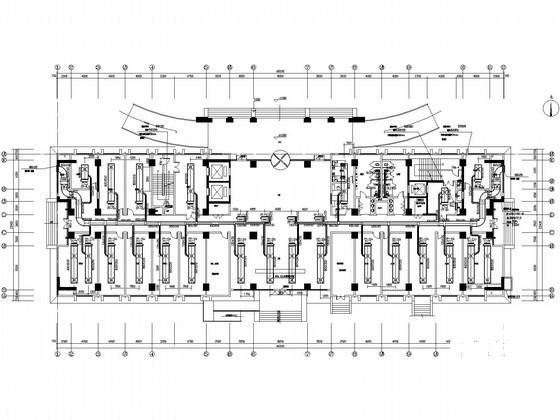

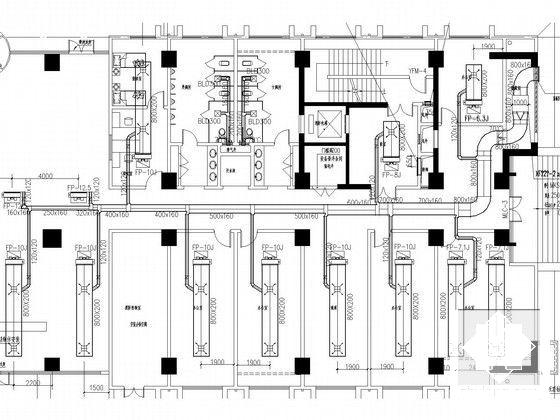

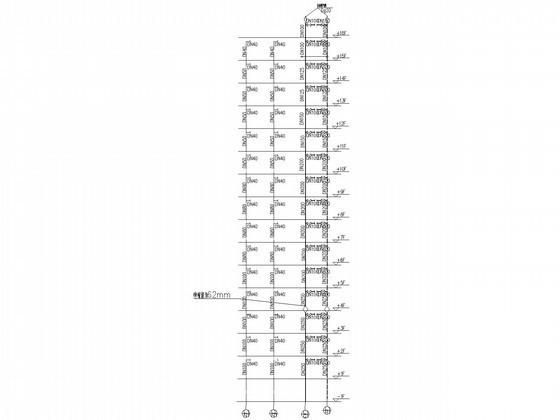

26000平米16层交通指挥中心空调通风设计施工CAD大样图

附件详情

稿件为安徽某交通运输局交通指挥中心及附属用房空调通风设计施工图纸；其中指挥中心建筑面积为24065.9m2（其中地上面积22038.2m2， 地下建筑2027.7m2 负一层部分为地下车库），建筑总高度61.8m，建筑层数地上16层，地下1层。辅助用房包括厨房、餐厅、多功能厅等功能；建筑总高度15.3m，地上3层，建筑面积为1818.7m2。

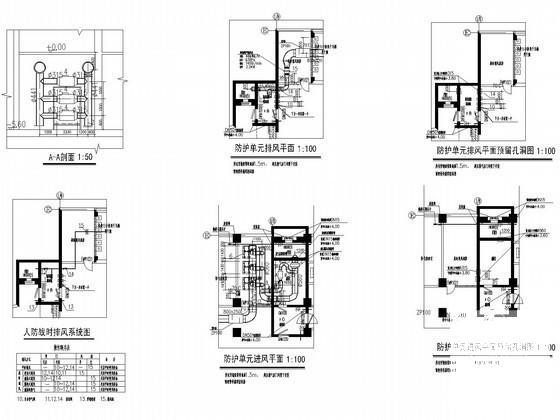

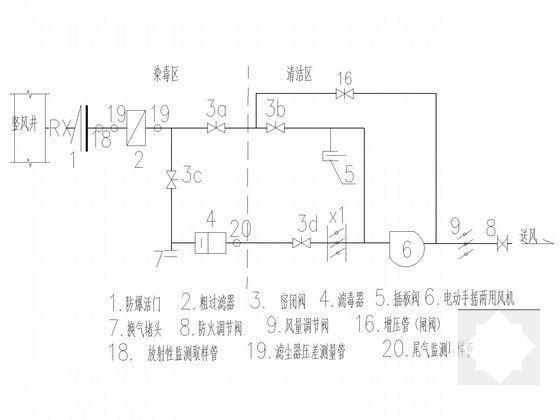

设计范围：交通指挥中心及附属用房的空调、通风、防排烟设计，以及地下室人防通风设计。

，图纸共28张。
