84153平米6层商务楼空调通风设计施工CAD大样图

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:84153平方米
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:方案(初设图)
  • 参考图纸:30张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,人防
  • 空调系统:全空气系统,空气-水系统
  • 水系统:双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:浙江

附件详情

  • 资料目录

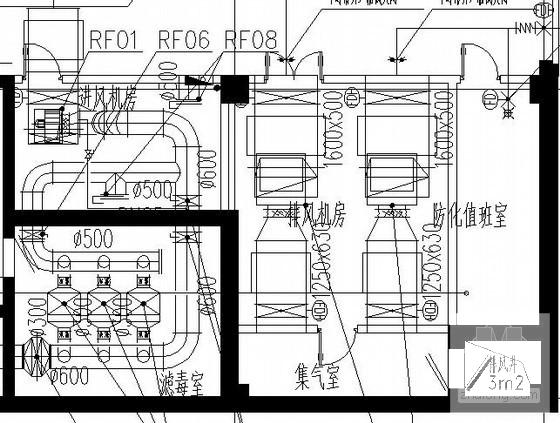

  • 平面通风系统布置图

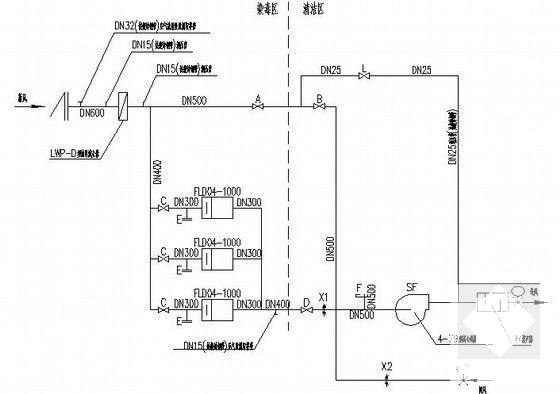

  • 人防通风系统原理图
  • 主要设备表
  • 平面通风系统布置图

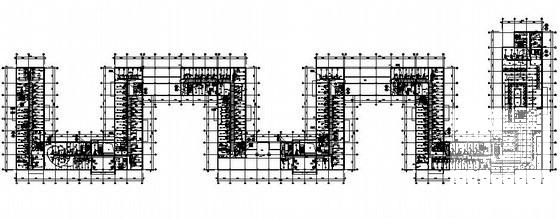

  • 平面空调系统布置图

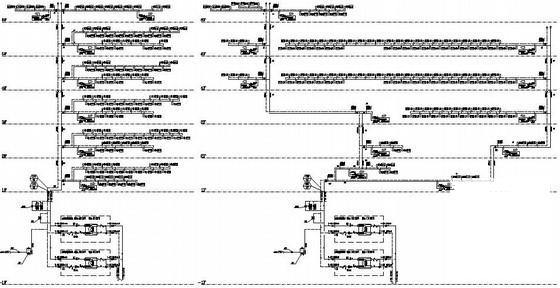

  • 空调末端水系统流程图

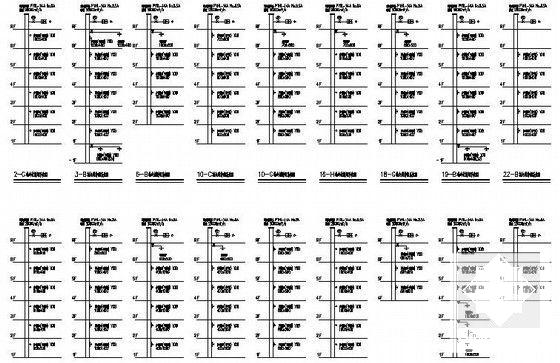

  • 走道排烟系统图

附件详情

一、项目概要:
xx商务楼项目建设地点位于浙江省长兴县,是 中心建设的一部分,建筑基地面积4.24hm2,总建筑面积84153m2。xx商务楼为商务办公用房,办公楼地下部分设置一层机动停车库,建筑面积17937m2;地上部分6层,设置商务办公、营业厅等业务用房,并将建筑水平分段为6个独立部分,以便于不同部门进驻并减少干扰,地上部分建筑面积66216m2。
二、设计内容
设置各自独立的板式换热机组。板式换热机组夏季二次水的供回水温度为:8℃/14℃,冬季二次水的供回水温度为:63℃/53℃。二次水空调水系统采用异程两管制系统,供回水总管上设置压差控制器。
1.空调系统
(1)服务大厅及大会议室采用全空气低速风管系统,集中回风。
(2)办公室、小会议室等采用风机盘管加新风系统。
2.机械通风与排烟系统
地下设备用房均设机械通风系统地下一层汽车库设机械排风(兼排烟)系统,风量按6次/时计算......

,图纸共30张。







以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 商务楼空调设计 - 1
    商务楼空调设计 - 1
  • 商务楼空调设计 - 2
    商务楼空调设计 - 2
  • 商务楼空调设计 - 3
    商务楼空调设计 - 3
  • 商务楼空调设计 - 4
    商务楼空调设计 - 4
  • 商务楼空调设计 - 5
    商务楼空调设计 - 5
  • 商务楼空调设计 - 6
    商务楼空调设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
