1X11m预制空心板桥加宽4米施工图纸20张cad构造图

  • 位置:安徽
  • 设计年代:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:11m
  • 承重构件受力情况:板桥
  • 使用年限:永久性桥
  • 材料类型:钢筋砼桥

附件详情

  • 设计说明
  • 工程数量表
  • 桥位平面图
  • 桥型总体布置图
  • 横断面图
  • 横向布置及铰缝钢筋构造图
  • 11米空心板一般构造图
  • 空心板中板钢筋构造图
  • 桥面铺装钢筋构造图
  • 桥台一般构造图
  • 新老桥台连接钢筋构造图
  • 台帽钢筋构造图
  • 桥台挡块钢筋构造图
  • 支座及支座垫石钢筋构造图
  • 伸缩缝构造图
  • 台背连续钢筋构造图
  • 泄水管构造图
  • 防撞护栏钢筋构造图
  • 搭板钢筋构造图
  • 驳岸一般构造图

附件详情

设计依据:《公路桥涵施工技术规范》(JTG/TF50-近代);《公路水泥混凝土路面设计规范

》(JTG D40-近代)
桥梁设计荷载等级:公路 -Ⅰ级。桥梁横断面组成:11m(行车道)+2x0.5m(护栏)。桥梁孔径除采用标准跨径,桥梁布孔均满足泄洪要求。为减轻由于桥台与桥头路基沉降差引起的桥头跳车,桥梁设置桥头搭板,搭板长为6m。桥面铺装:4cm细粒式沥青砼+6cm中粒式改性沥青砼+8cmC40防水砼。
……
上部结构为1x11m的预制 空心板桥 ,其全宽为8m。根据路线线形设计要求,老桥需在右侧采用空心板加宽至12.0m。该桥位于直线上,桥梁纵坡1.113%。采用普通钢筋混凝土空心板加宽。加宽部分与原桥结构形成整体,新做一侧防震挡块、护栏、台背连续,重做伸缩缝,利用并新做部分桥面铺装及桥头搭板。桥面横、纵坡均由桥面铺装来调整。
……
工程材料:钢筋HPB300、HRB400。张拉锚具15-4。M15水泥砂浆。板式橡胶支座。M7.5浆砌片石。混凝土C20、C25、C30、C40、C50。C40钢纤维混凝土、C40防水混凝土,细粒式沥青混凝土,中粒式改性沥青混凝土。
……
共计20张,设计于

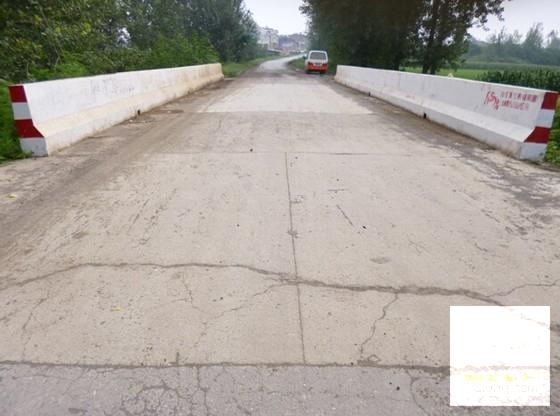

原空心板桥现状

横向布置及铰缝钢筋构造图

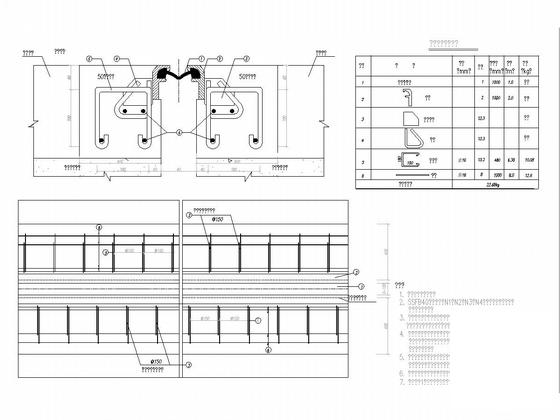

伸缩缝构造图

防撞护栏钢筋构造图

空心板中板钢筋构造图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 空心板桥施工图 - 1
    空心板桥施工图 - 1
  • 空心板桥施工图 - 2
    空心板桥施工图 - 2
  • 空心板桥施工图 - 3
    空心板桥施工图 - 3
  • 空心板桥施工图 - 4
    空心板桥施工图 - 4
  • 空心板桥施工图 - 5
    空心板桥施工图 - 5
  • 空心板桥施工图 - 6
    空心板桥施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
