-1/12层剪力墙结构住宅楼结构施工图cad大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:12层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 参考图纸:22张
  • 设计年代:近代
该附件为 -1/12层剪力墙结构住宅楼 结构施工图
项目概要:7号楼为地上12层,地下1层,建筑设计结构形式为剪力墙结构;建筑结构高度为39.50m;结构嵌固端为基础顶(即-5.700m)。
主要包括: 基础平面布置及配筋大样图、框架柱、剪力墙平面布置图、框架柱平面及框架柱、剪力墙墙身配筋表 、剪力墙暗柱配筋大样图、各层梁板平面布置及配筋图、楼梯节点大样及大样配筋图等
CAD格式,约22张图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

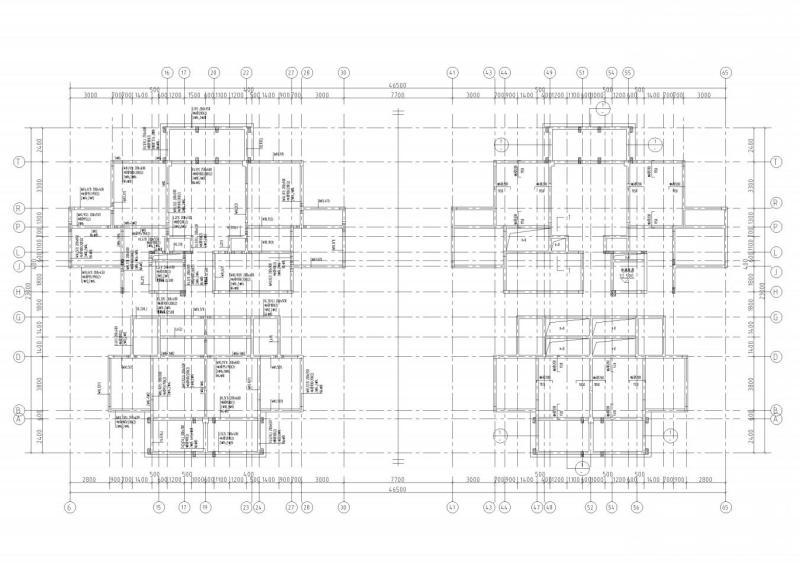

  • 剪力墙结构住宅楼 - 1
    剪力墙结构住宅楼 - 1

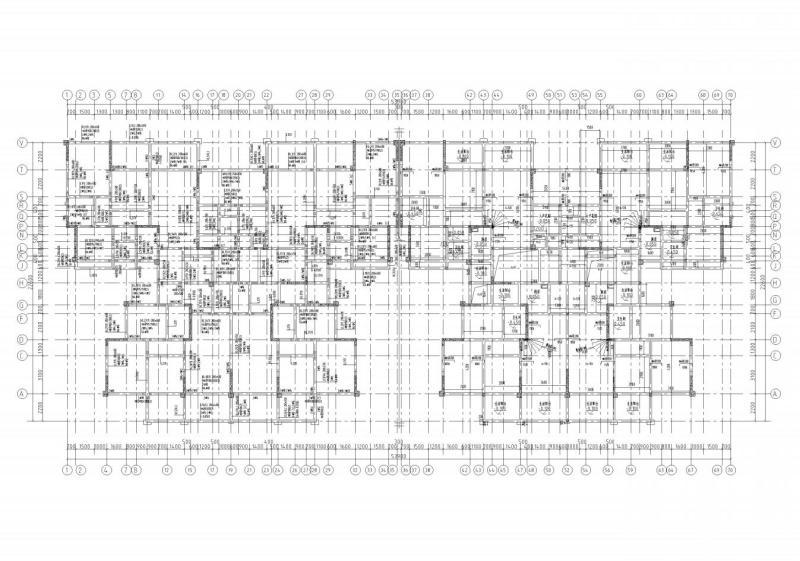

  • 剪力墙结构住宅楼 - 2
    剪力墙结构住宅楼 - 2

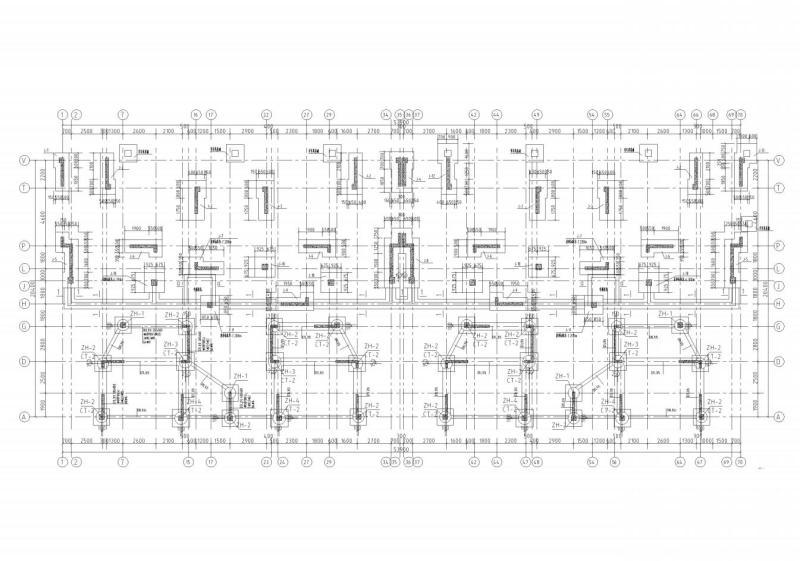

  • 剪力墙结构住宅楼 - 3
    剪力墙结构住宅楼 - 3

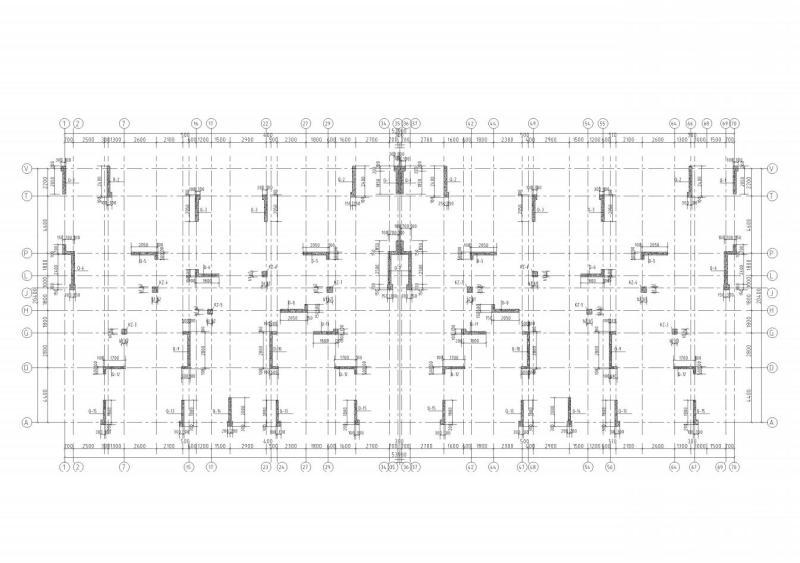

  • 剪力墙结构住宅楼 - 4
    剪力墙结构住宅楼 - 4

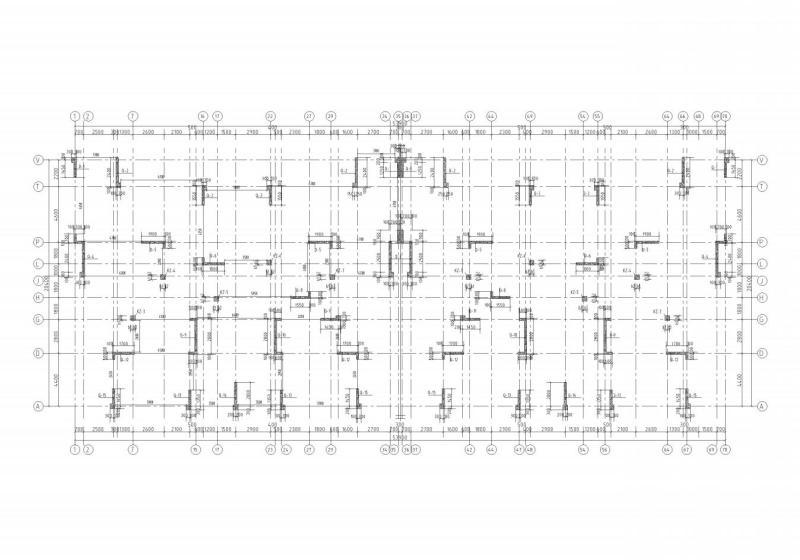

  • 剪力墙结构住宅楼 - 5
    剪力墙结构住宅楼 - 5
  • 剪力墙结构住宅楼 - 6
    剪力墙结构住宅楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
