-1+12层剪力墙结构住宅楼结构施工图cad大样图
-
建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑地上层数：12层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：剪力墙
-
结构安全等级：二级
-
抗震设防烈度：6度抗震
-
参考图纸：15张
-
设计年代：近代
该附件为
-1+12层剪力墙结构住宅楼
结构施工图
项目概要：8号楼为地上12层，地下1层，建筑设计结构形式为剪力墙结构；建筑结构高度为39.50m；结构嵌固端为基础顶(即-5.700m)。
主要包括：
基础平面布置及配筋大样图、框架柱、剪力墙平面布置图、框架柱平面及框架柱、剪力墙墙身配筋表 、剪力墙暗柱配筋大样图、各层梁板平面布置及配筋图、楼梯节点大样及大样配筋图等
CAD格式，约15张图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

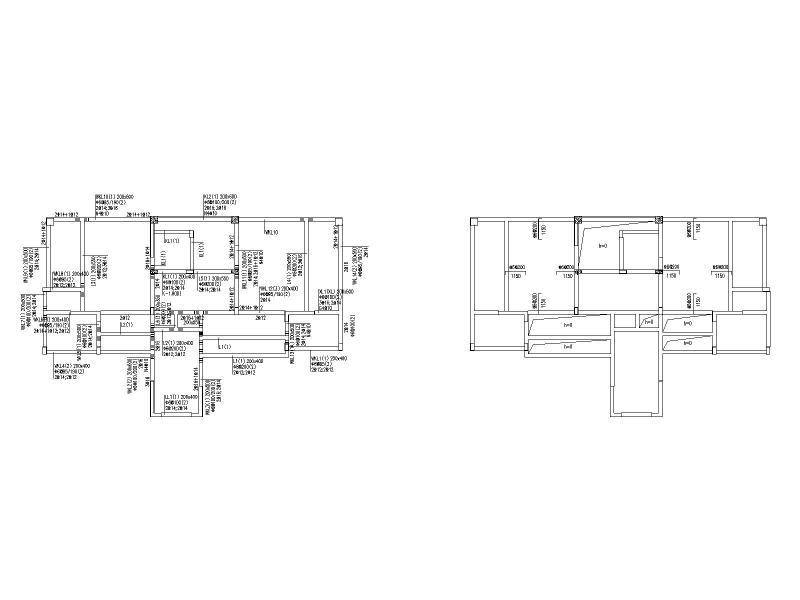

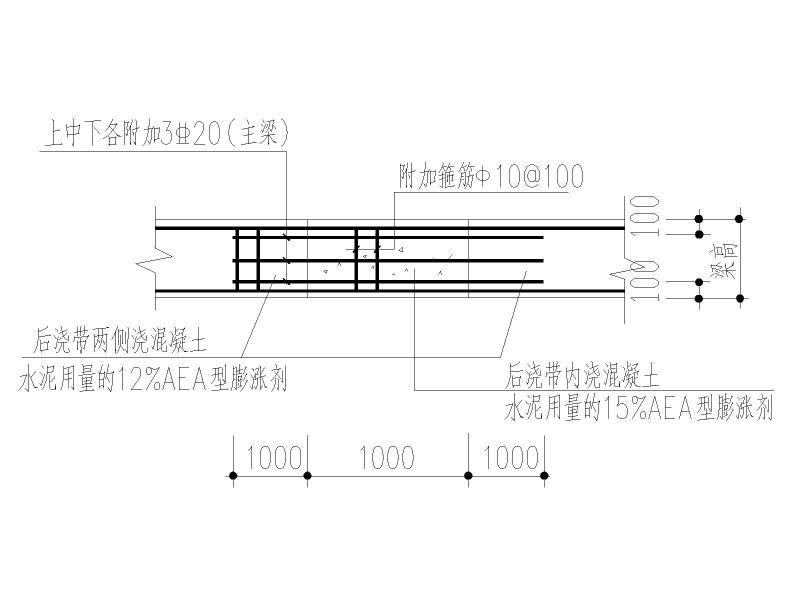

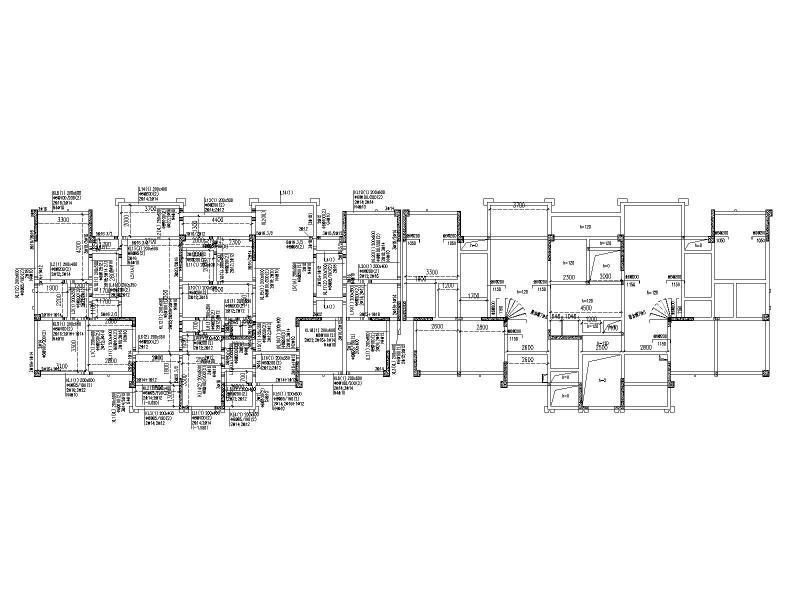

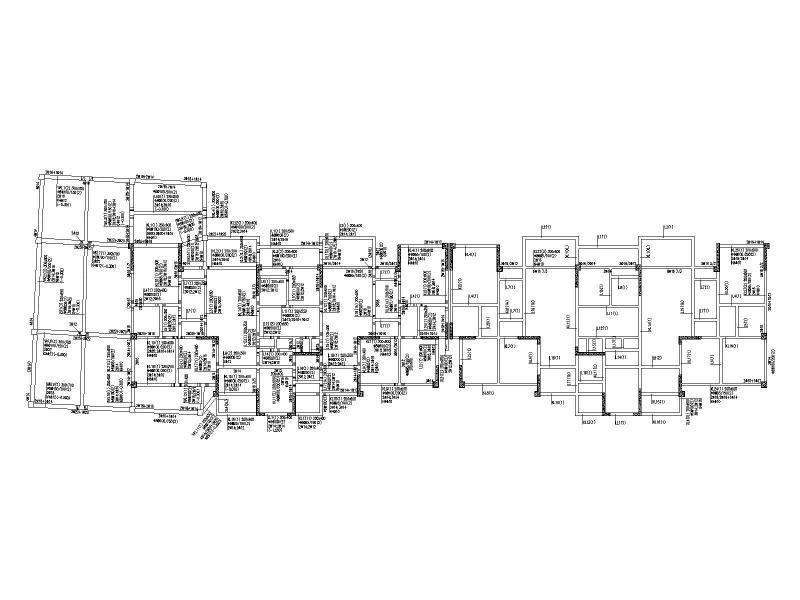

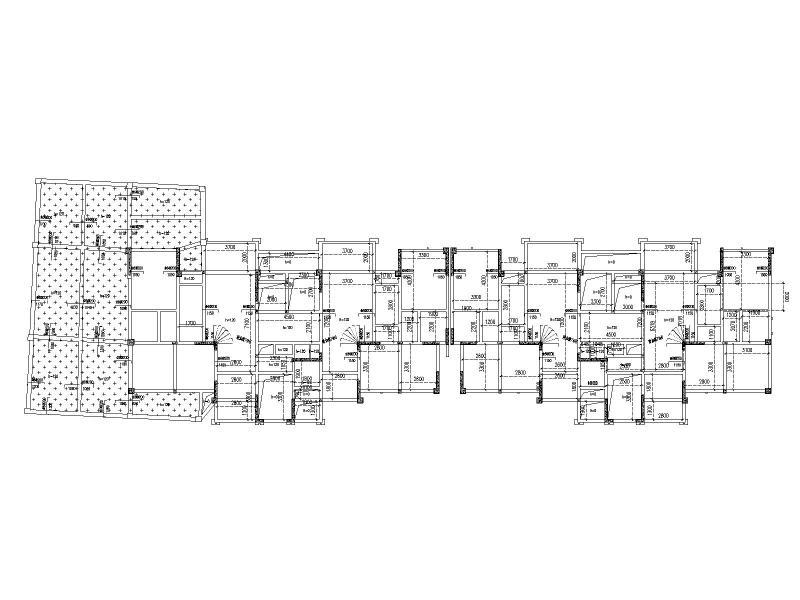

剪力墙结构住宅楼 - 1 -
剪力墙结构住宅楼 - 2 -
剪力墙结构住宅楼 - 3 -
剪力墙结构住宅楼 - 4 -
剪力墙结构住宅楼 - 5 -
剪力墙结构住宅楼 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-15
- 评论次数：0
- 浏览次数：0
- 文件大小：3.9 MB
- 收藏次数：0
-
