19347平米两层会议中心空调通风设计施工CAD大样图
- 设计说明：有
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑设计面积：19347平方米
- 地上层数：2层
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：16张
- 设计年代：近代
- 设计内容：空调,通风,防排烟,机房
- 空调系统：全空气系统,空气-水系统
- 全空气系统：单风道
- 水系统：单式泵,定流量,双管制,异程式,闭式
- 项目所在地：山东
附件详情
- 资料目录
- 暖通空调设计及施工说明
- 空调通风图例
- 地下一层通风平面图
- 空调通风平面图
- 屋顶层空调通风平面图
- 空调水系统原理图
- 会议室消防、空调通风系统原理图
- 多功能厅消防、空调通风系统原理图
- 排烟系统原理图
- 汽车库通风系统原理图
- 空调机房详图
- 车库通风机房详图
- 主要设备材料表
附件详情
稿件为山东潍坊某会议中心空调通风设计施工图纸，由国内顶级设计院设计；建筑总建筑面积19347m2，建筑高16m，地上2层，地下1层。
设计内容：
a、大楼的空调、通风及防排烟设计；
b、地下停车库通风及防排烟设计，设备房的通风设计；
C、厨房部分待二次深化设计，本次仅预留风机；
，图纸共16张。

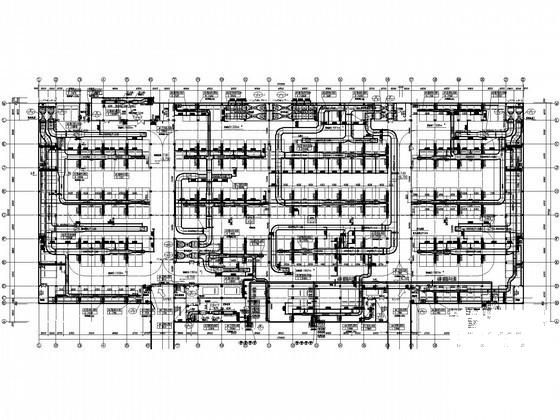

汽车库通风系统原理图
空调机房剖面
屋面空调平面局部

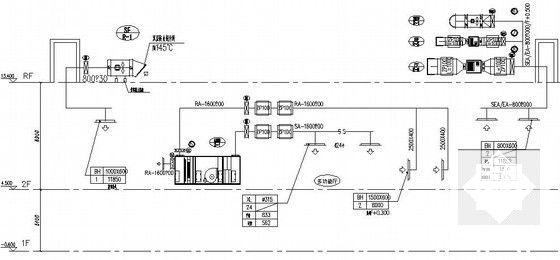

多功能厅消防、空调通风系统原理图

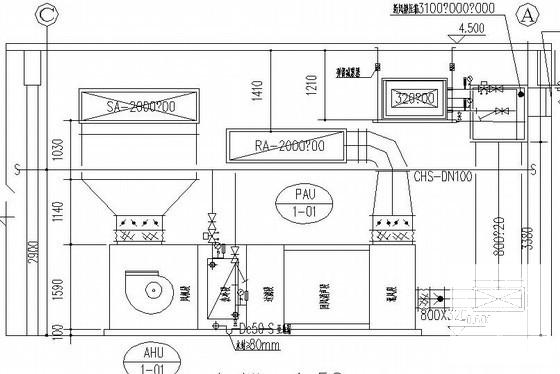

空调机房大样图

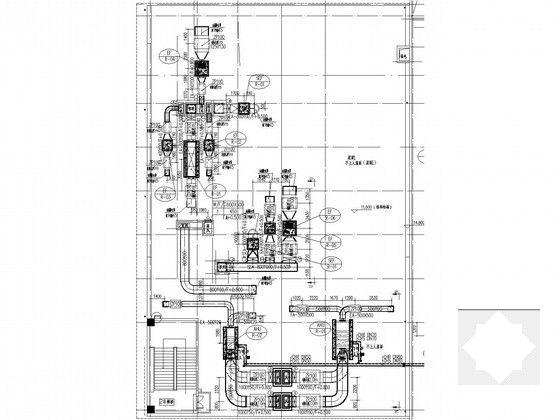

空调通风平面大样
空调机房详图
