32988平米4层国际会议中心空调通风CAD施工图纸

  • 设计阶段:施工图设计
  • 出图时间:近代
  • 设计内容:中央空调
  • CAD版本:CAD2000
  • 参考图纸:22张
  • 建筑设计面积:32987.94平方米
  • 建筑地上层数:4层
  • 建筑地下层数:2层
  • 冷热源方式:电动式制冷机组加锅炉
  • 空调形式:全空气系统

附件详情

该项目设计范围为XX国际会议中心红线内的空调冷热源及空调水系统,空调通风系统,多联机空调及新风换气系统,防火排烟系统及值班采暖系统.
:该项目总建筑面积约为32987.94M.地下二层,地上四层,建筑总高度31.00m制冷机房与换热站合建于地下二层冷冻机房内。
舞台、主会议厅、进门大厅采用低速全空空气空调形式;其它空调房间采用多联机加全热交换器(或新风机组)的空调形式。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

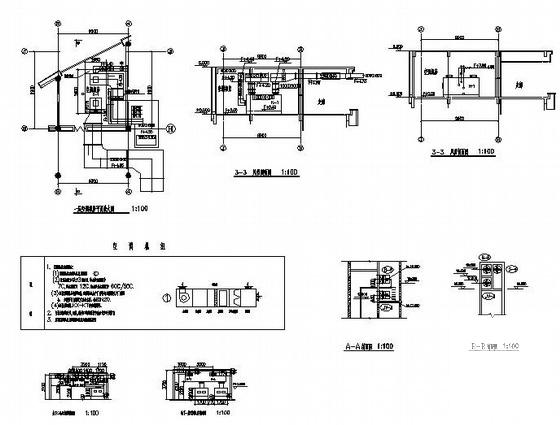

  • 会议中心施工图 - 1
    会议中心施工图 - 1

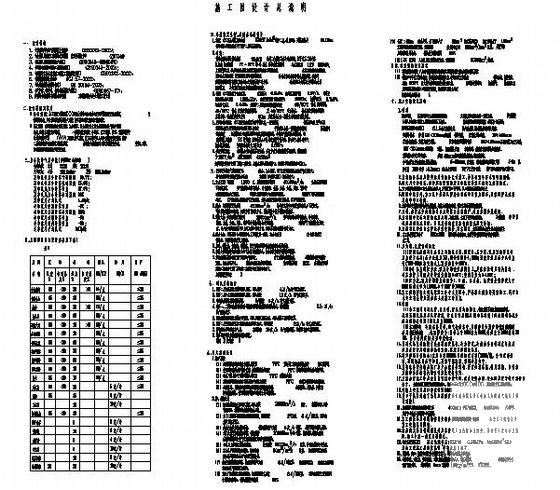

  • 会议中心施工图 - 2
    会议中心施工图 - 2

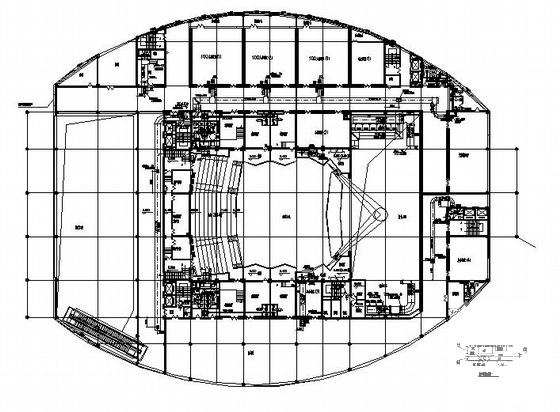

  • 会议中心施工图 - 3
    会议中心施工图 - 3

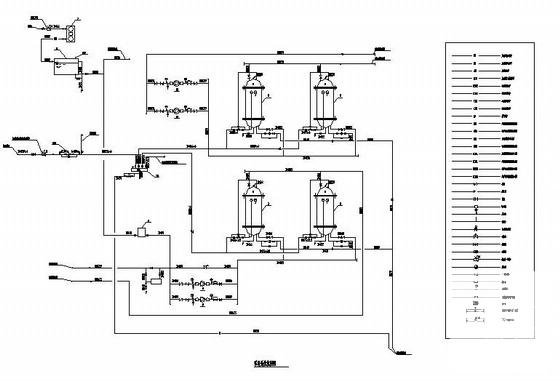

  • 会议中心施工图 - 4
