46层商务中心室内装饰水暖施工CAD大样图

北京商务中心室内装饰水暖施工图

一,工程概述

本项目位于北京朝阳区光华路CBD核心区Z12地块,西侧毗邻CBD中央绿地, 地理位置优越,交通便利。

建筑塔楼总高46层,216.00米,建设用地规模8427.216m2,地上建筑规模1 4万m2.能定位为金融办公和出租办公为主,裙房四层、地下室五层,主要设有银行网点、 餐饮.会议。康体。商业。多功能厅、会所等服务功能以及地下停车,机电设备和后勒设施。

二、设计范围

1. 建筑单体的给水系统，排水系统,该资料主系统维持原设计不变,根据装饰图纸对末端点位进行微调。

2、该资料主环路、管线系统维修原设计不变。仅根据装饰图纸对末端点位进行调整。

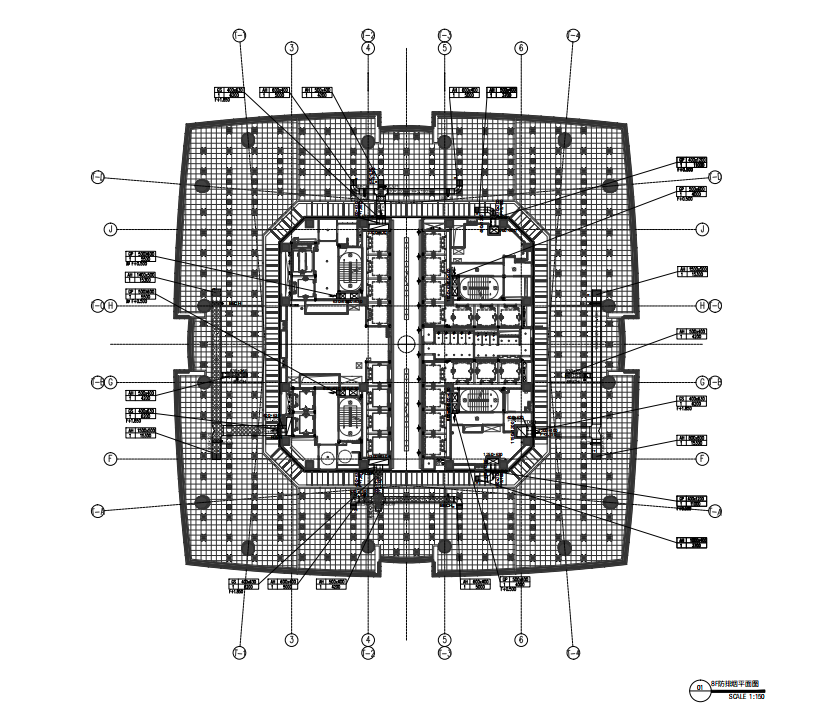

防排烟平面图

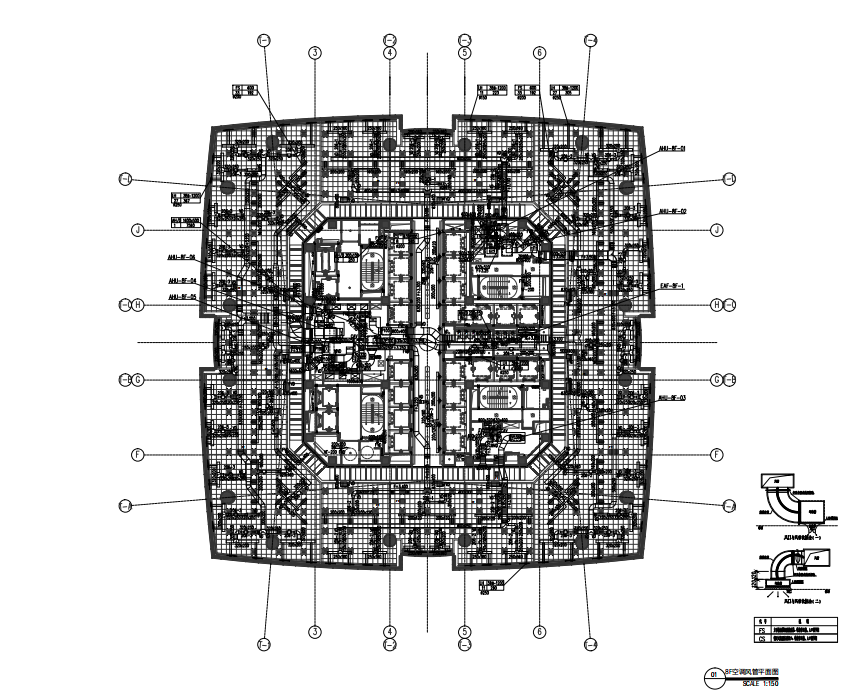

空调风管平面图

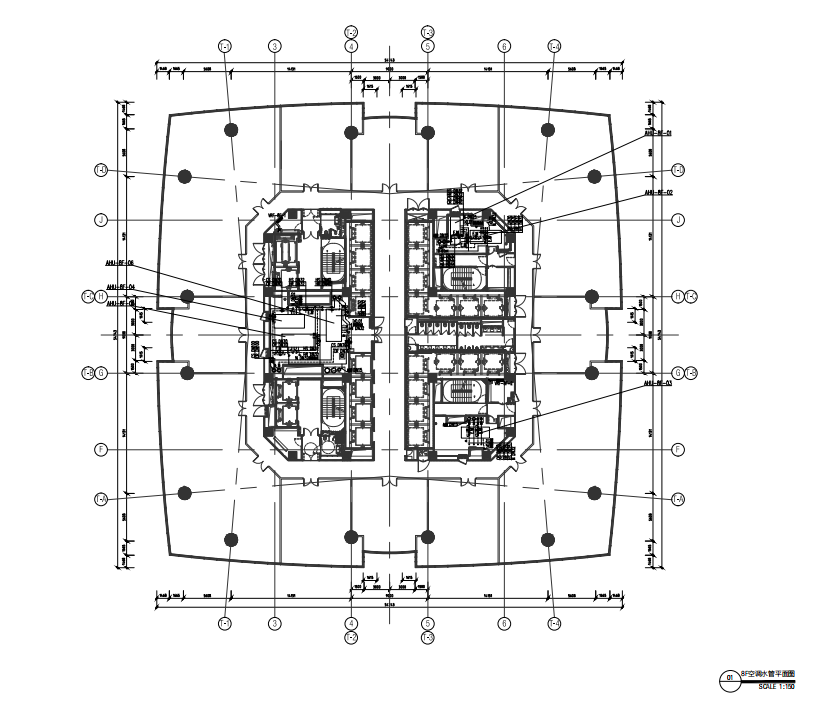

空调水管平面图

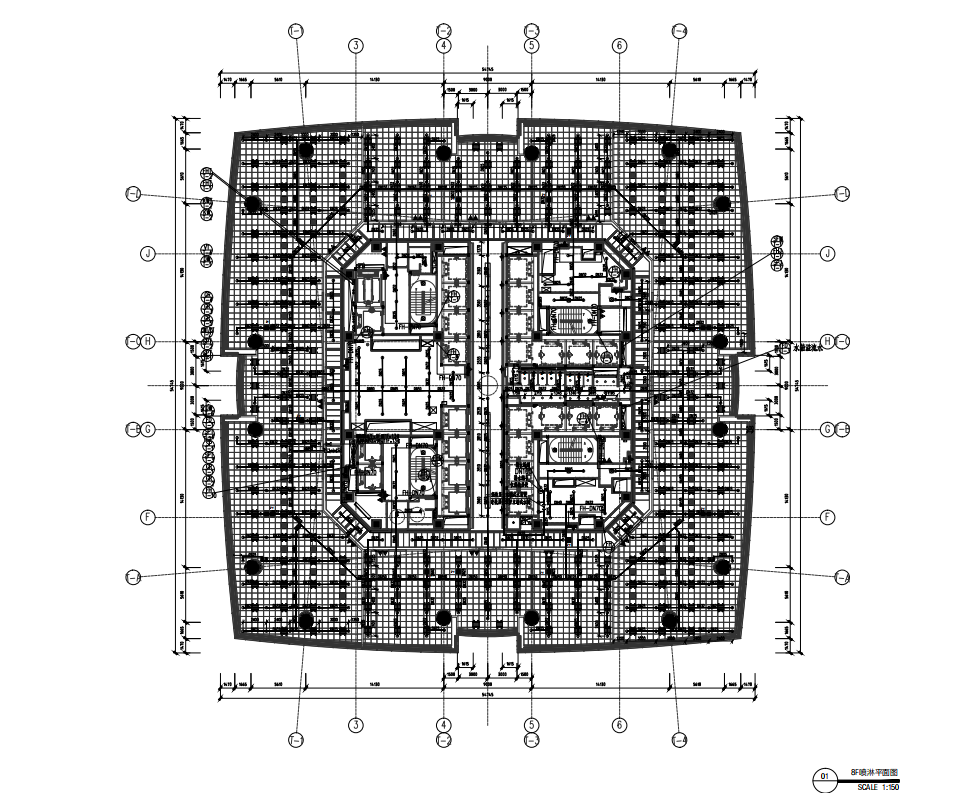

喷淋平面图

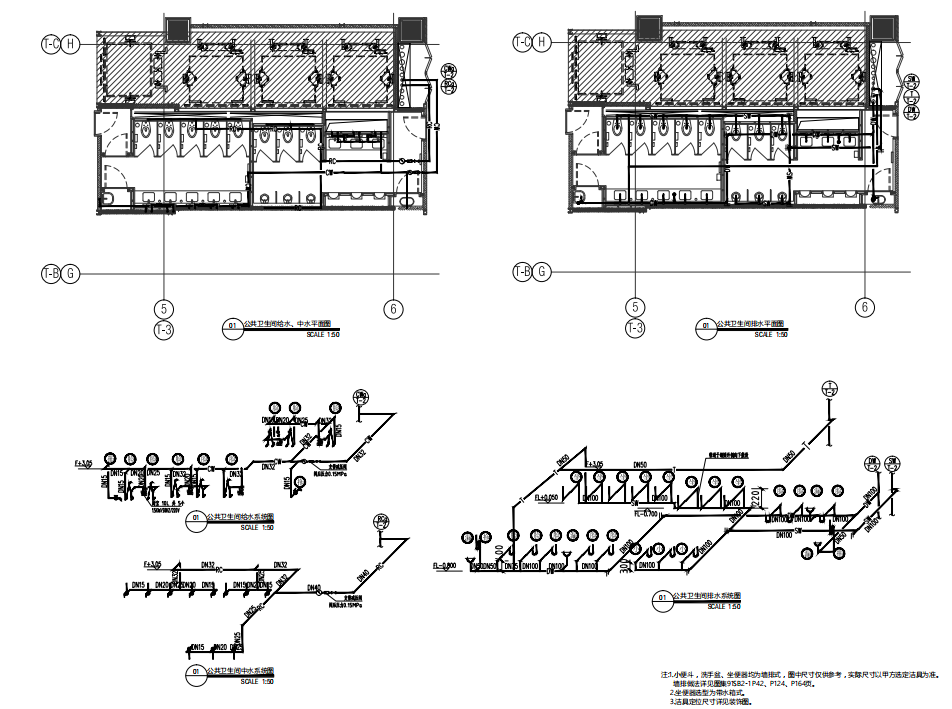

卫生间大样图
