小区6#楼水暖CAD施工大样图
- 设计详细说明：有
- 建筑类别：住宅
- 图纸设计深度：施工图
- 参考图纸：9张
- 设计年代：近代
- 排水设计：污水系统,废水系统
附件详情
- 1、设计施工总说明
- 2、管道入户设施平面图
- 3、一层采暖给排水平面图
- 4、二层采暖给排水平面图
- 5、三层采暖给排水平面图
- 6、四层采暖给排水平面图
- 7、五层采暖给排水平面图
- 8、①②大样图 采暖系统图 给水系统图 阳台雨水系统图 排水系统图
附件详情
该项目为港澳花园6#楼。
该项目建筑高度：15.45m，建筑设计面积：6983.74平。
设计范围：
该资料为设施部分，包括采暖、给排水部分内容。
这份参考资料主要包括设计说明、各层采暖给排水平面图、给排水系统图、采暖系统图、阳台雨水系统图、管井大样图 等，共8张图纸。
2
3
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

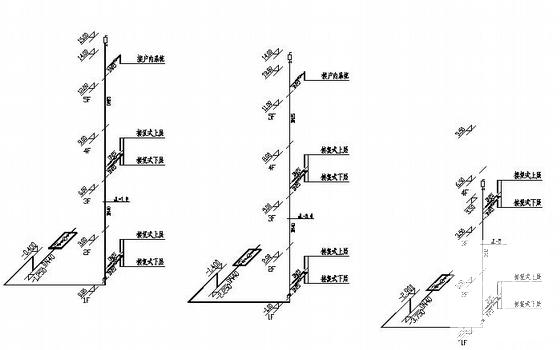

第 1 张图 -

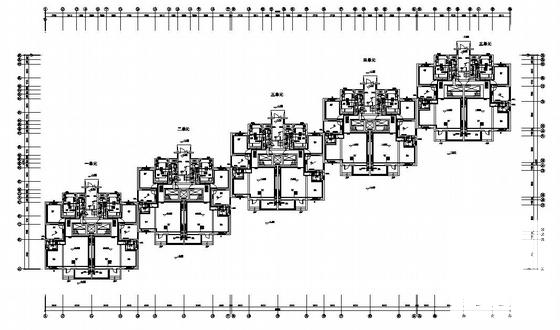

第 2 张图 -
第 3 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-15
- 评论次数：0
- 浏览次数：0
- 文件大小：0.96 MB
- 收藏次数：0
-
文件名称：
附件-995799879987987766.rar
