国内3层综合浴池水暖CAD大样图

附件详情

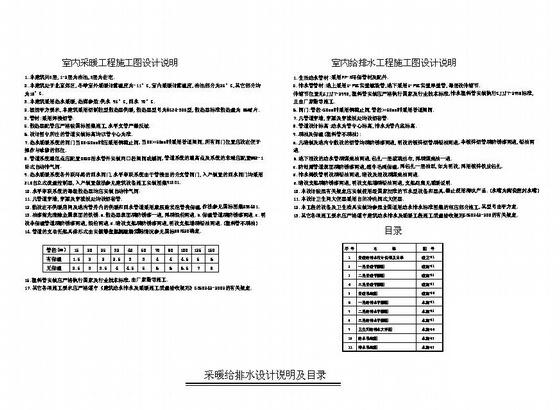

  • 1、采暖给排水设计说明及目录
  • 2、一层采暖平面图
  • 3、二层采暖平面图
  • 4、三层采暖平面图
  • 5、采暖系统图

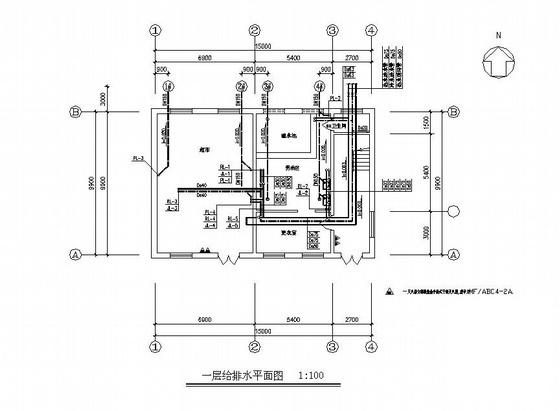

  • 6、一层给排水平面图
  • 7、二层给排水平面图
  • 8、三层给排水平面图

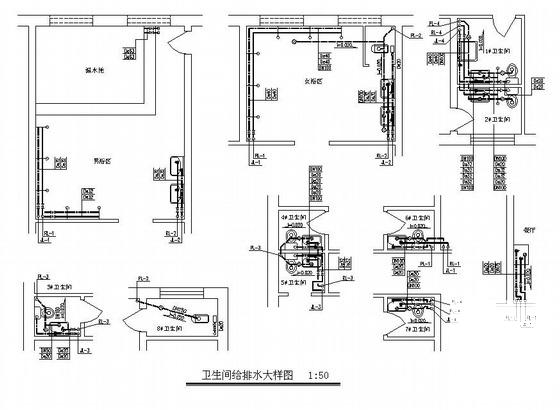

  • 9、卫生间给排水大样图
  • 10、给水系统图

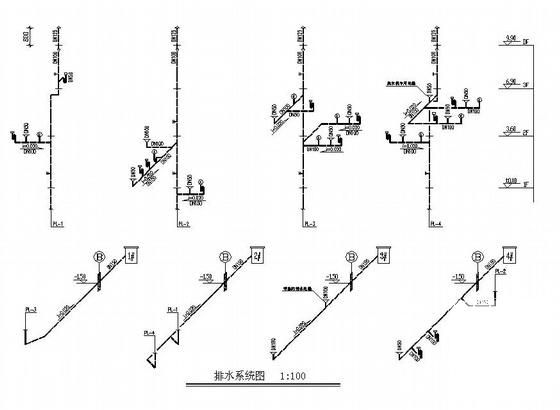

  • 11、排水系统图

附件详情

1.本建筑共3层,1-2层为浴池,3层为住宅。
2.本建筑处于北京郊区,冬季室外采暖计算温度为-11℃,室内采暖计算温度,浴池部分为25℃其它部分均为18℃。
生活给水管材:采用PP-R环保管材及配件。
5.排水管管材:地上采用U-PVC实壁螺旋管,地下采用U-PVC实壁厚壁管,每层设伸缩节。伸缩节位置见CJJ/T-2998,塑料管安装应严格执行国家及行业技术标准,排水塑料管安装执行CJJ/T-2998标准,且由厂家指导施工。

图纸分为给排水、采暖两部分,给排水部分主要包括设计说明、给排水平面图、给排水系统图、卫生间给排水大样图 等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 国内3层综合浴池水暖CAD大样图 - 1
    第 1 张图
  • 国内3层综合浴池水暖CAD大样图 - 2
    第 2 张图
  • 国内3层综合浴池水暖CAD大样图 - 3
    第 3 张图
  • 国内3层综合浴池水暖CAD大样图 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
