邹城市宏瑞商务中心水暖电设计、结构设计全套CAD图纸

一、项目概要：

邹城市宏瑞商务中心 1#楼 2#楼，总建筑面积 ，建筑层数：三层，建筑总高度15.8ｍ，建筑设计结构形式为框架结构，建筑物使用年限：50年。

二、电气设计范围：

该项目设计包括以下电气系统：

1）220/380V

2）建筑物防雷、接地系及安全措施；

3）电话系统

4）网络布线系统

5）应急照明系统

三、供电设计：

1.该项目为TN-C-S系统

2.总进线开关及电器插座回路的空气开关均带漏电开关,总进线漏电，开关动作时间为0.3s，插座回路漏电，开关动作时间为0.03s

3.该项目暂定用电由变电所集中计量收费。

4.供电方式：该项目采用放射式与树干式相结合的供电方式。

5.照明、插座均由不同的支路供电，所有插座回路均设漏电断路器保护。

四.给排水系统

1.给水系统

(1)给水水源为市政供水,供水压力0.25MPa。

(2)生活水室外埋地主干管采用PE管，室内生活给水管采用PPR管。与开水炉连接管段采用不锈钢管，且长度不小于0.5m。

2.排水系统

(1)污水排水管采用UPVC塑料排水管安装，安装方法参见省标图集《给水排水管道及连接》L13S9-14 17,92 99.

(2)排水立管在垂直方向转弯处,用两个45度弯头连接,排水管道的横支管与横干管,横支管与立管的连接采用135度三通,135度四通,90度斜三通或90度斜四通连接.

(3)该项目带水封的地漏的水封深度为50mm。构造内无存水弯的卫生器具在排水口以下设存水弯，存水弯水封不小于50mm。排水立管每层设置一个伸缩节，位置在排水横管与排水立管交汇处以下。公称外径大于等于110mm的明设排水立管穿越楼层处设阻火圈。

五、空调系统设计：

1.空调形式：采用多联机空调系统（性能系数IPLV≥3.2），室外机组放置在上人屋面。

2.空调负荷：制冷量：126.15kw；制热量：60.73kw。

3.室内机的形式：结合各房间结构特点及装修情况,一层大厅采用四面出风嵌入式室内机，其余房间采用薄型风管天井式室内机。

4.新风采用自然渗透。

六、通风系统设计：

1.公共卫生间采用吊顶式通风器，将室内的异味通过排风管直接排至室外,换气次数为≮10次/h；开水间采用吊顶式通风器，将室内的水蒸气通过排风管直接排至室外,换气次数为≮5次/h，排风管采用离心玻璃棉保温，保温层厚度为60mm。

2.一层服务大厅满足自然排烟条件。

3.各层内长于20m的内走廊满足自然排烟条件。

七、空调系统安装说明：

1.室内机的安装：室内机的吊装可采用 M10 膨胀螺栓固定，吊杆采用 %%C10圆钢并带长度调节器，以调节室内机高度及水平。另外，在室内机接管侧下面的天花板吊顶上应开一个不小于450X450的检修口。

2.冷媒配管：

a.铜管应采用去氢磷铜无缝管。

b.铜管焊接应采用银氮气保护焊，管道连接好后要做氮气吹污。

c.冷媒管应采用保温管保温，外缠塑料包扎带，保温层厚度:PEF

3.冷凝水管安装：冷凝水管采用 UPVC 管；冷凝水管坡度为0.01,坡向卫生间，冷凝水管应采用10mm厚的 PEF保温材料保温。

4.气密性试验：

a.管道连接好后应用氮气作气密性试验，0.6MPa检漏。

b.4.0MPa保压时间 24小时以上。试验时间内，除考虑温度因素外，其压力以不下降为合格。试压合格后将氮气放至 0.3MPa后加氟至 0.5MPa 再进行氟气密性实验。

5.真空干燥：项目 4 完成后，进行真空干燥，用真空泵抽至系统 -755mm水柱后，放置一小时 ，压力不升为合格。

6.加氟及调试：上述工作进行完毕后，按厂家安装手册要求向管内加氟，并组织专业人员进行调试。

八、图纸展示

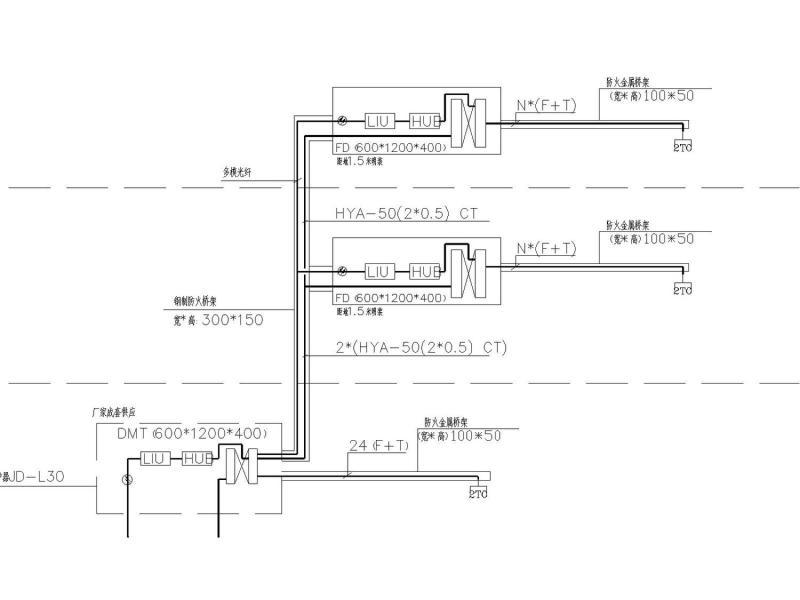

电话、信息网络系统图

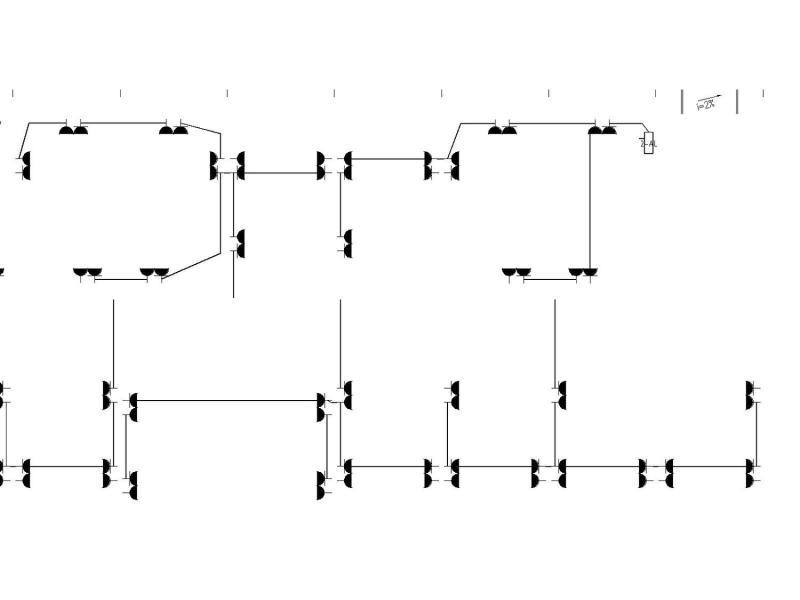

一层照明平面图

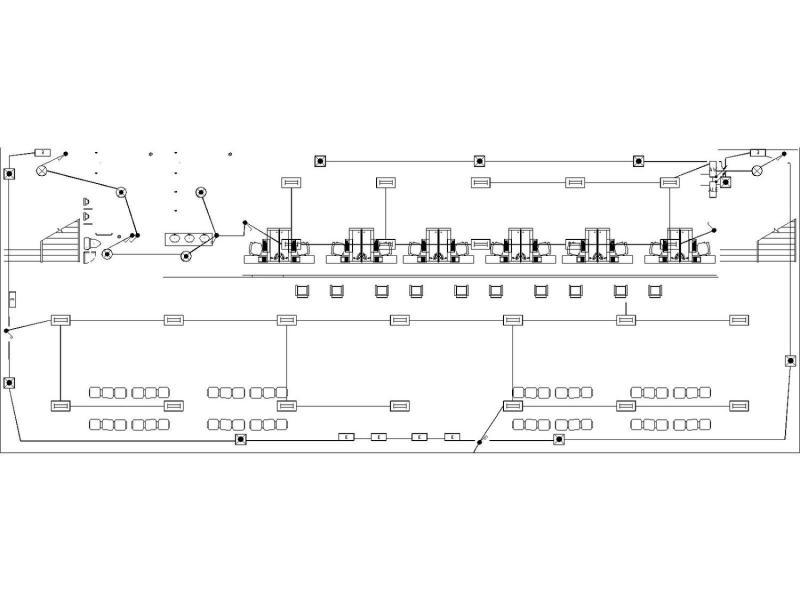

二层插座平面图

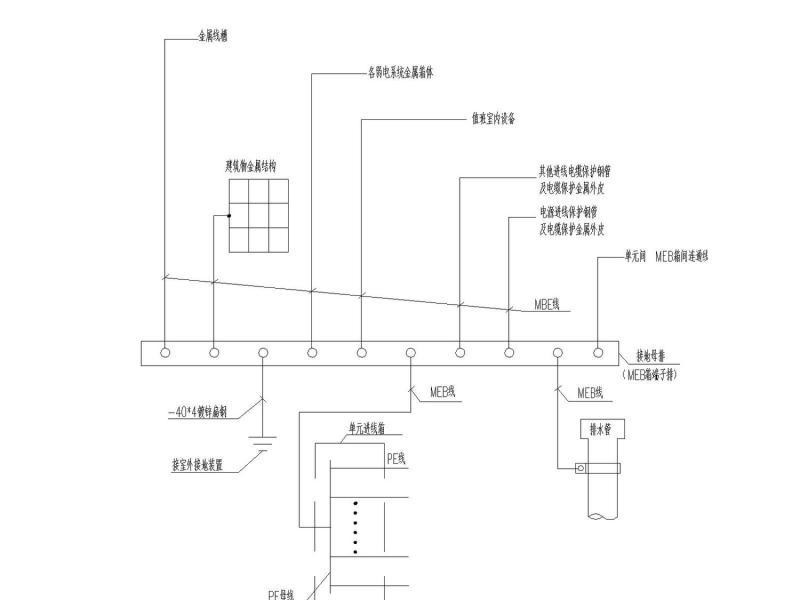

总等电位联结系统示意图

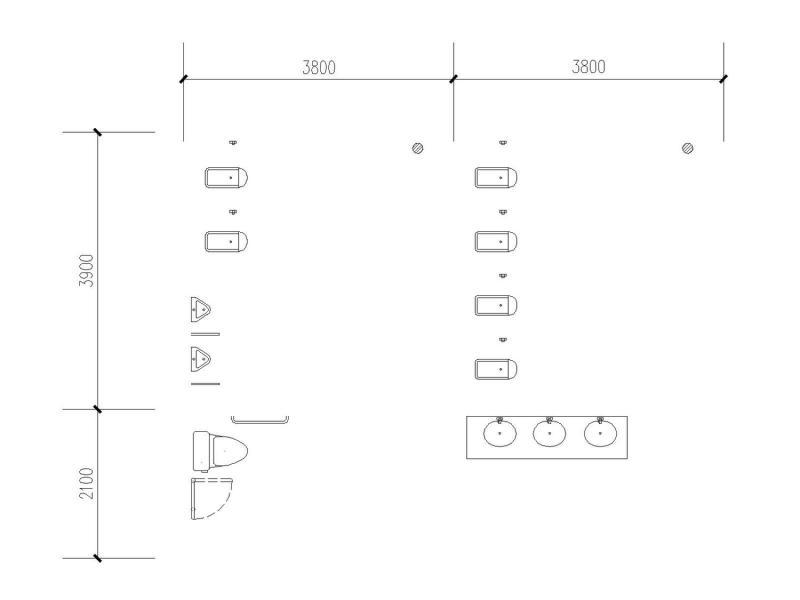

一楼卫生间给排水平面详图

一层给排水灭火器平面图

VRV空调系统

风口
