11000平米2层现代大型地铁站空调通风及防排烟系统设计施工CAD大样图

资料简介
赚取积分

设计说明：有
建筑类别：交通建筑
建筑高度类型：多层建筑
建筑设计面积：11000平方米
地下层数：2层
图纸设计深度：施工图
参考图纸：77张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房
冷热源：电动压缩式冷水机组
空调系统：全空气系统,空气-水系统
送风方式：散流器送风,喷口送风,条缝送风
节点大样：冷却塔,管道支吊架
项目所在地：湖南

附件详情

该项目位于湖南省，是一个现代大型地铁站建筑，建筑面积为11000平米，地下2层，建筑高度10.0米。图纸内容包含设计及施工说明，主要设备材料表及图例，车站总平面布置图，隧道通风系统配置原理图，隧道通风系统平面图，车站大系统通风空调原理图，站厅层大系统平面图，小系统原理图，备用空调系统原理图，水系统原理图，剖面图，冷却塔及膨胀水箱基础平面图，冷却塔接管平面图，设备基础及孔洞平面图，风管及水管防火封堵详图，防火阀安装大样图，管道及设备保温大样图等...

湖南现代大型地铁站空调通风及防排烟系统设计施工

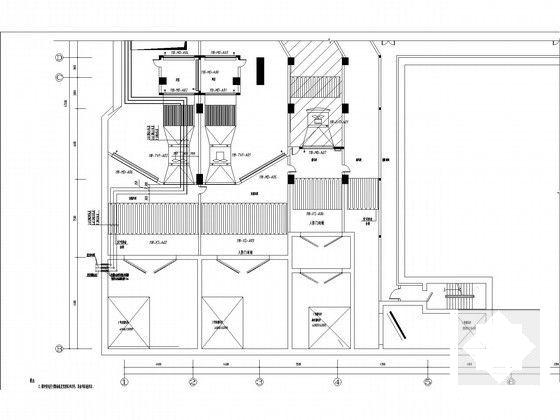

站厅层A端隧道通风系统平面图

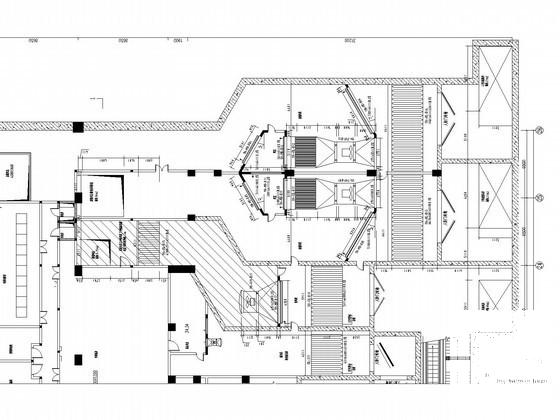

站厅层B端隧道通风系统平面图

站厅层水系统平面图(二)

站厅层水系统平面图(三)

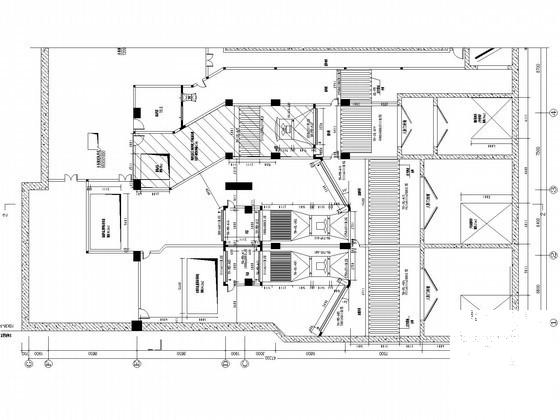

站台层隧道通风系统平面图(三)

站台层隧道通风系统平面图(四)

站厅层水系统平面图(一)

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源
