6层小区住宅楼水电CAD施工图纸
- 设计详细说明：有
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：54张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统
- 供水方式：市政供水
- 消火栓用水量室外(L/S)：20
- 大样节点：厨房,卫生间
附件详情
该建筑属于普通住宅，建筑层数为地上6层，建筑面积为 平方米，建筑高度为 m
住宅水源由城市给水管网直接供水，水压大于0.30MPa。
图纸分为A、B、C、D四栋建筑的给排水及电气图纸，主要包括一层给排水平面图，给排水系统图，一层照明平面图，一层干线进线平面图，一层
照明平面图
等，共42张。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

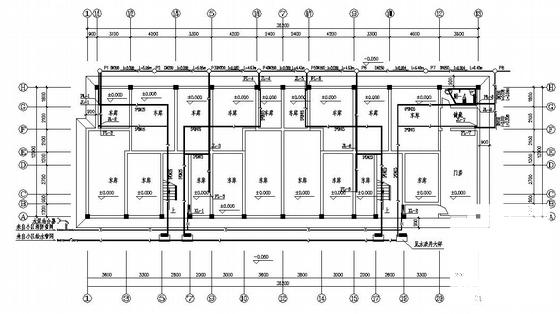

住宅楼水电施工图 - 1 -

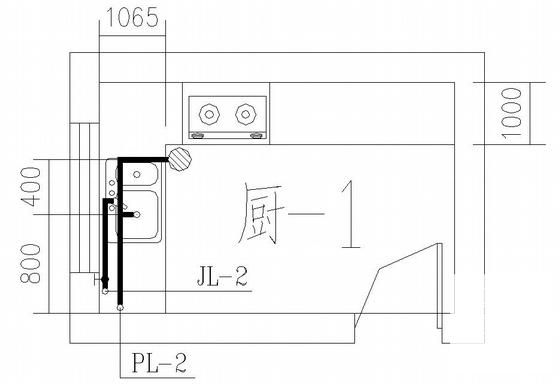

住宅楼水电施工图 - 2 -

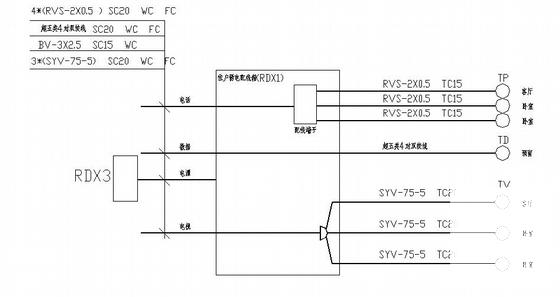

住宅楼水电施工图 - 3 -

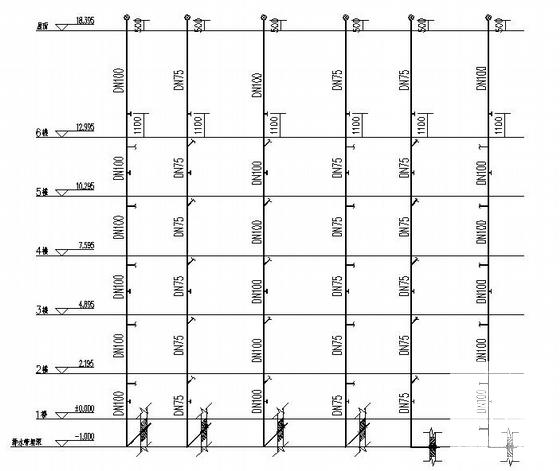

住宅楼水电施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-15
- 评论次数：0
- 浏览次数：0
- 文件大小：1.91 MB
- 收藏次数：0
-
文件名称：
附件-996009577755680998.rar
