16273平米26层高级住宅楼小区采暖施工CAD大样图

附件详情

该项目为黑龙江省某高级住宅楼采暖项目，该工程建筑面积16273.43平米，系统总热负荷726.8KW。住宅楼为节能建筑，地下室库房和设备房，地上26层为住宅。该附件除住宅楼采暖外，还涉及物业办公楼的采暖系统和换热站的设计。
室外计算温度：-26℃，室内计算温度办公室：18℃，卫生间(带淋浴)：25℃，无淋浴：16℃，楼梯间：15℃，厨房：16℃，库房设备房：15℃，大厅：16℃，车库：10℃。

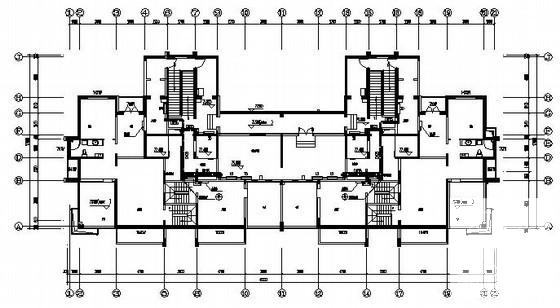

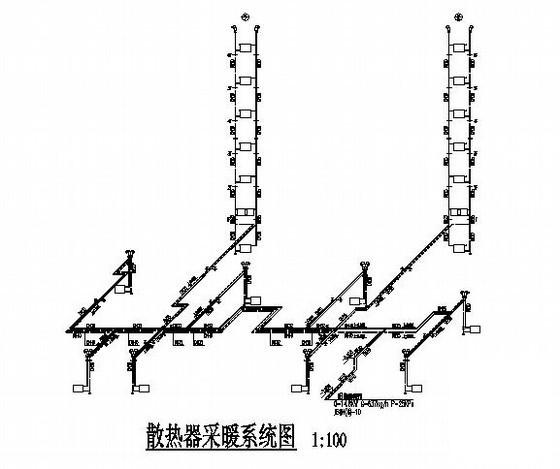

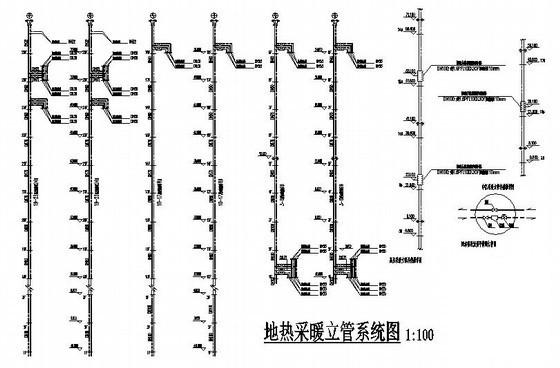

系统划分：地下室及楼梯间采用散热器采暖，由市政热网直接供给。1至9层住宅为低区地热采暖，10至18层住宅为中区地热采暖，19至26层住宅为高区地热采暖。

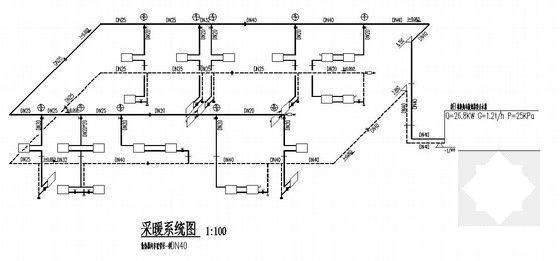

采暖热源由市政热网经小区换热站供给，连续采暖，采暖形式地下室及楼梯间采用散热器采暖，供回水温度为70-50℃；住宅为低温热水地板辐射采暖，供回水温度为60-50℃。地热管材采用高密度聚乙烯PE-RT塑料管，规格D20X1.9mm，弯曲半径不小于8D。

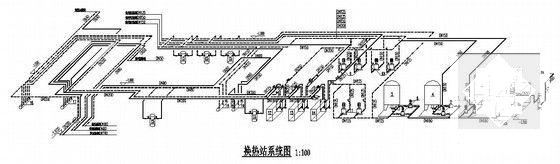

换热站系统：市政热网供热温度70-50℃，换热温度60-50℃。换热站内设板式换热器三组，分高中低三区，换热器工作压力1.6MPa .....图纸36张。
