隧道工程监控专项施工CAD图纸（2020.4）

概况：

本项目为陶家隧道项目。本项目主线设计标准为城市快速道，设计车速80km/h，主线双向6～10车道。该资料范围为隧道监控系统。

为保障隧道的日常运营、管理及紧急情况下的及时救援，本系统设计本着"安全、先进、实用、经济"的原则，参考《火灾自动报警系统设计规范》（GB50116-近代）《公路隧道设计规范 第二册 交通工程与附属设施》（JTG D70/2-近代），设置必要的隧道监控设施。隧道监控系统包括现场控制、闭路电视监控、视频事件检测、火灾监测与报警、交通检测与诱导、环境监测与通风控制、亮度检测、照明控制及隧道紧急电话与有线广播等。

部分图纸摘录：

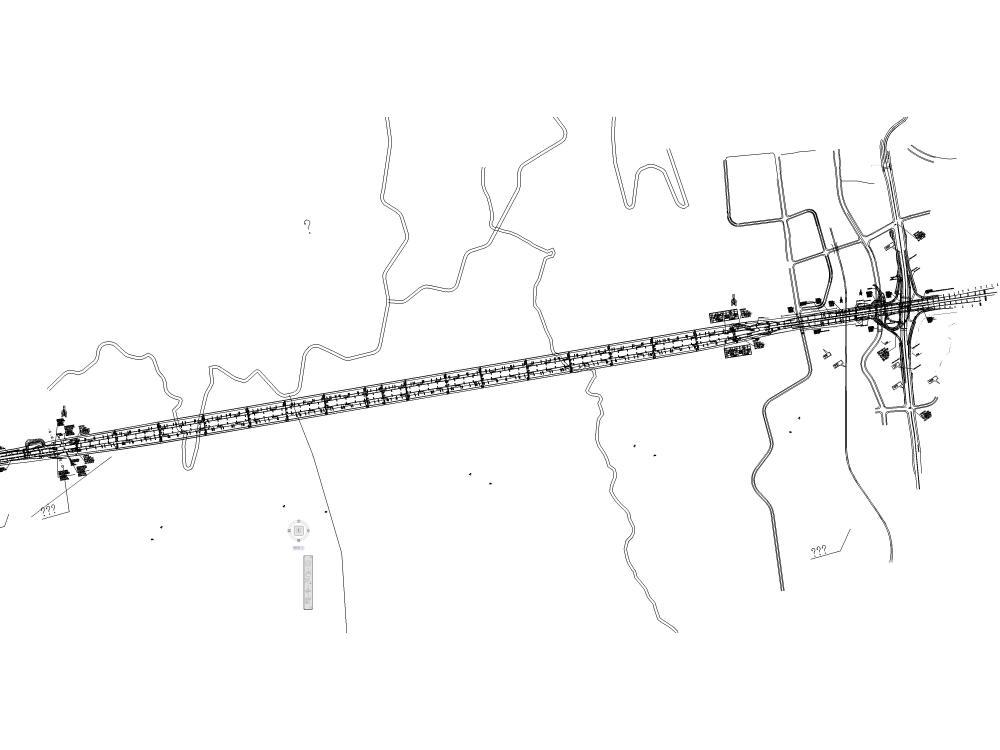

监控设备平面布置图

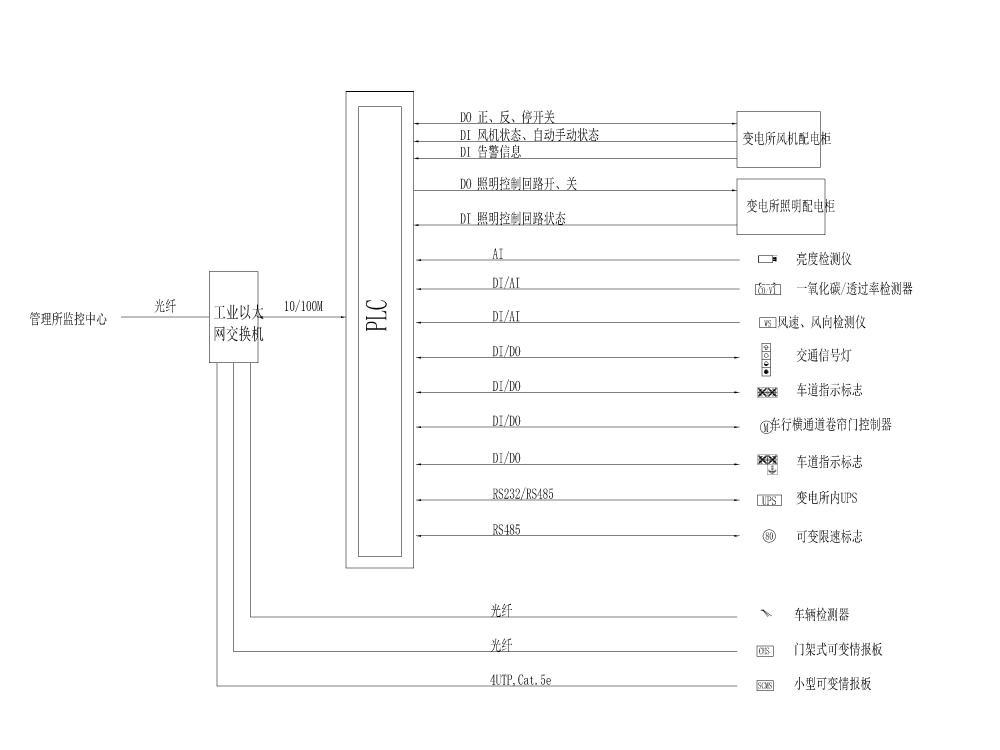

PLC柜与隧道设备连接示意图

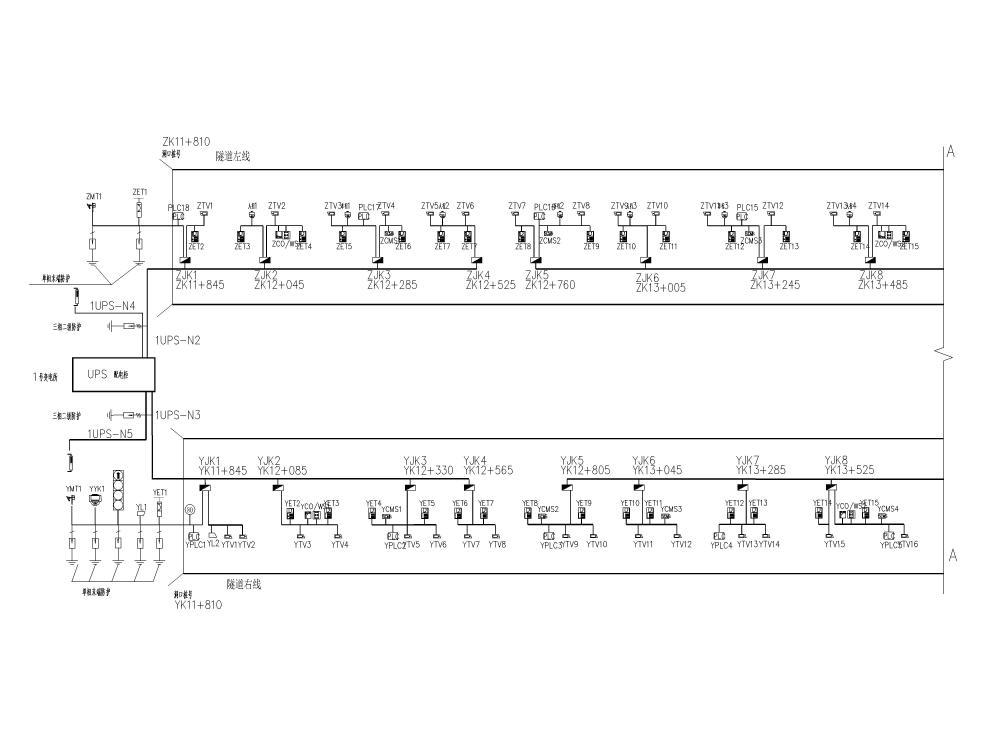

监控设备供电连接示意图

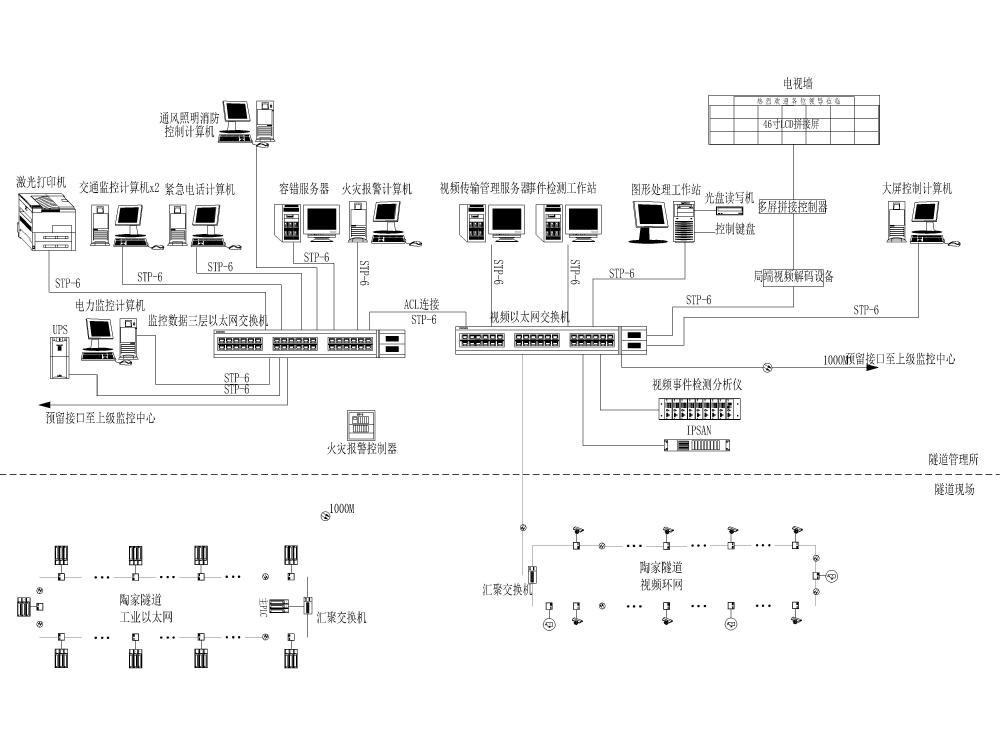

计算机网络构成图

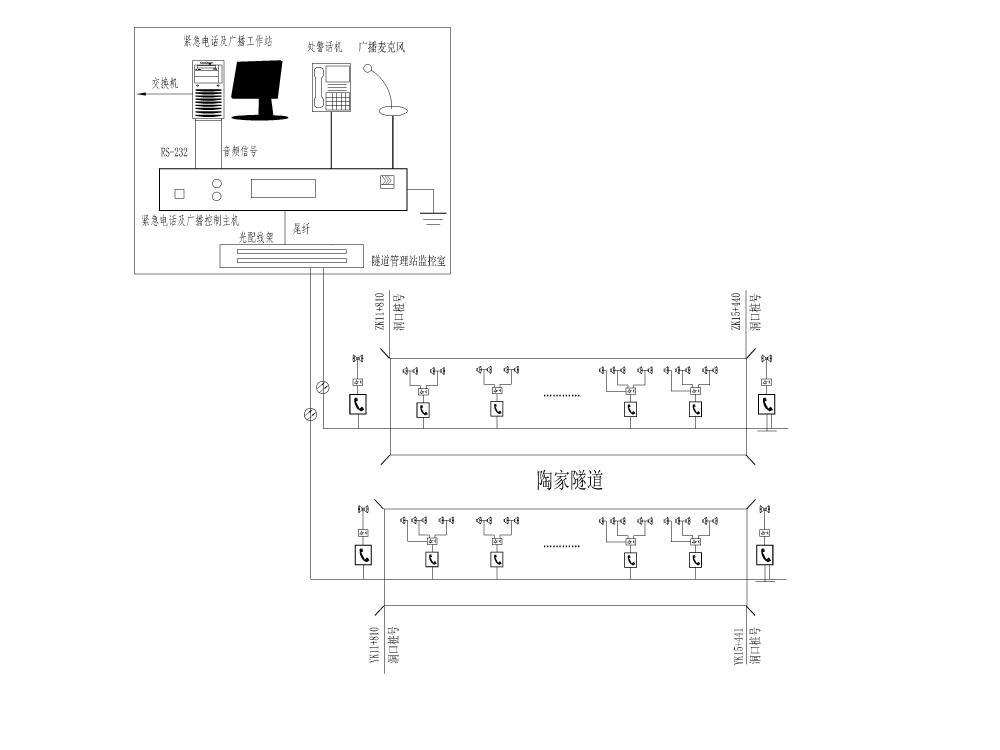

紧急电话及广播系统图

隧道工业以太网构成图

隧道监控系统构成图

隧道监控系统信息流程图

隧道三波长火灾检测系统构成图

监控设备安装断面图
