32层大型住宅小区全套电气CAD施工图纸125张

附件详情

该附件是大型住宅小区全套电气图纸，总共125张。
工程总建筑面积119281平方米，由4栋住宅、2栋商业楼及一层地下室，并包含工程量清单。
1号楼建筑面积35428.31平方米，地下1层，地上30层。地上一层~3层局部为商铺，其它层为住宅。框架剪力墙结构。层高3.0/4.2/3.15米，建筑高度91.3米。属一类高层商住楼。
2号楼建筑面积37282.26平方米，地下1层，地上32层，属一类高层住宅建筑。框架剪力墙结构。层高3.0/4.2米，建筑高度97.30米。
3号楼建筑面积20960.5平方米，地下1层，地上28层。地上1层~3层局部为商铺其它层为住宅。框架剪力墙结构。层高3.0/3.6/3.15米，建筑高度85.300米。属一类高层商住楼。
4号楼建筑面积8897.29平方米，地下1层，地上18层，地上1层~3层局部为商铺，其它层为住宅。框架剪力墙结构。层高3.0米，建筑高度55.3米。属一类高层商住楼。
5号楼基地面积1648.60平方米，建筑面积3939.60平方米，地上3层，属多层商业建筑。独立基础框架结构。层高4.8/5.7/3.6米，建筑高度10.45米。
6号楼，建筑面积6057.84平方米，地上6层，属多层商业建筑。框架结构。建筑高度23.80米。
地下室建筑面积18212平方米，地下一层，停车401辆，属I类停车库。剪力墙结构，筏板基础，层高3.9米。

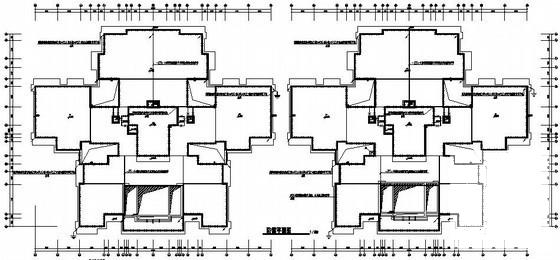

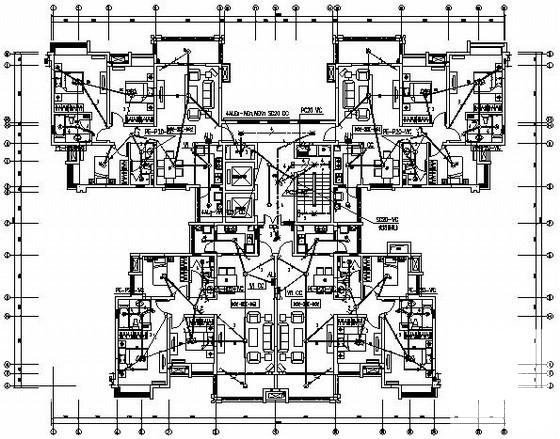

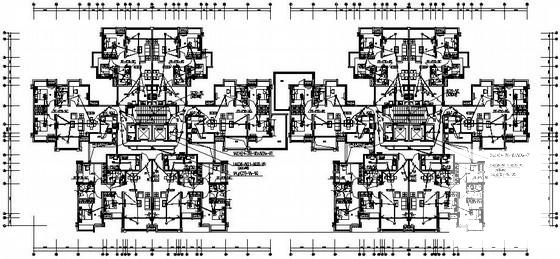

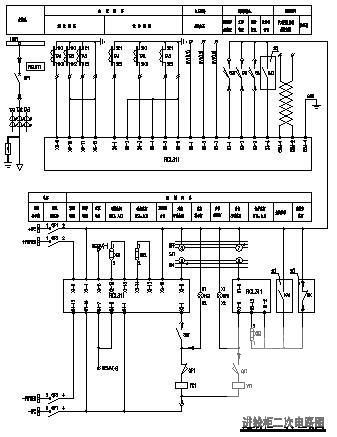

电气设计包含10/0.4KV变配电系统、380/220V配电系统设计、配线系统控制原理图设计、照明灯具布置、插座动力系统设计、防雷接地系统设计等。
