32层大型办公楼全套电气施工CAD图纸

  • 建筑类别:办公,商业,酒店,娱乐,餐饮,其他
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:146282.91平方米
  • 建筑地上层数:32层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:33张
  • 设计年代:近代
  • 地下室用途:商业,车库,设备用房,其它
  • 负荷等级:一级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:山西
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,综合布线系统,有线电视和卫星接收系统

附件详情

  • 1、电气设计说明
  • 2、竖向干线配电系统图
  • 3、供电系统图
  • 4、弱电系统图
  • 5、火灾自动报警及联动系统图
  • 6、综合布线系统示意图
  • 7、弱电综合系统图
  • 8、楼宇自控系统示意图
  • 9、有线电视系统示意图
  • 10、安防监控系统示意图
  • 11、基础接地极平面图
  • 12、等电位联结平面图
  • 13、动力平面图
  • 14、照明平面图
  • 15、 弱电平面图
  • 16、火灾自动报警平面图

附件详情

该附件是山西]32层大型办公楼全套电气施工图纸(含楼宇自控系统),总共33张。
项目概要:总占地面积为16502.5平方米,建设总规模为146282.91平方米。建筑类别为:餐饮,娱乐,健身,会议,商业,酒店,办公等。该工程为一类超高层民用公共建筑,地下三层,地上三十层,建筑总高度144.65米。地下三层为车库和设备用房,层高3.9米;地下二层为车库和设备用房,层高3.9米;地下一层为车库、设备用房和酒店配套设施附属用房,层高3.9米(局部层高5.8米);一层为酒店大厅、大堂吧、酒店商业,酒店附属用房和设备用房,层高5.4米;二层为餐饮和设备用房,层高高5.0米,三层为大小宴会厅,层高5.0米;四层为休闲娱乐(KTV和酒吧),层高为5.0米;五层为餐饮包间,层高5.0米;六层为会议中心,层高7.2米;七层为游泳、洗浴、健身、美容,层高5.0米;八层为避难层兼设备层,层高3.3米;九~二十三为客房,层高4.05米;二十四层为避难层兼设备层,层高3.3米;二十五层~三十层为客房层,层高4.05米;三十一层为总统套房,层高4.90米;三十二层为行政酒廊层,层高4.90米;顶层为电梯机房和消防水箱,电梯机房层高为4.9米,水箱间层高3.6米。
设计范围:该资料包括:火灾自动报警及联动系统、语音和数据综合布线系统、有线电视系统、安防监控系统和楼宇自控系统。照明与电力供配电系统、防雷与接地系统和漏电火灾报警系统。
......
,共33张。

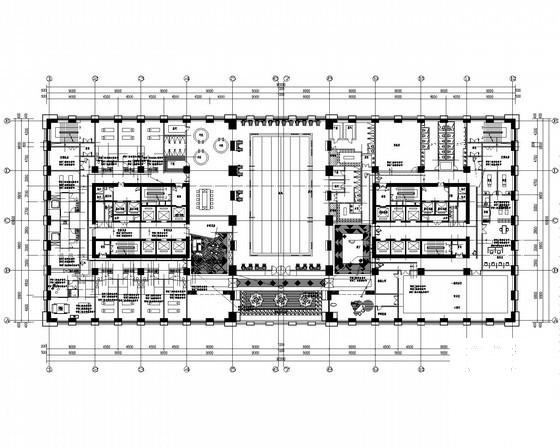

酒店八层弱电平面图

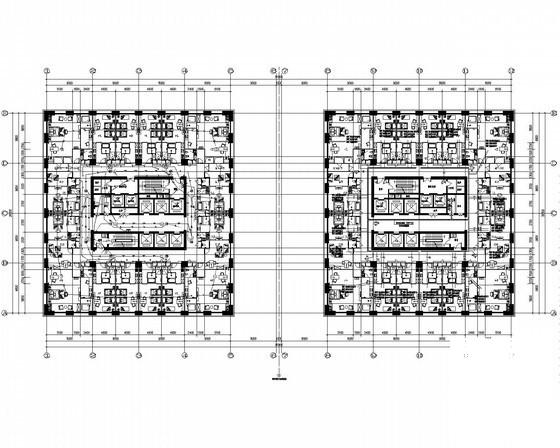

十~三十层弱电平面图

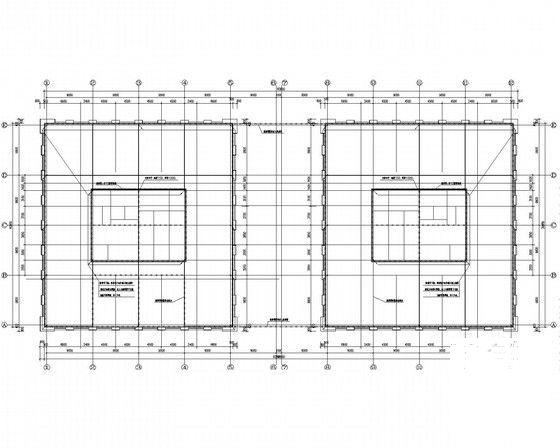

屋顶 防雷平面图

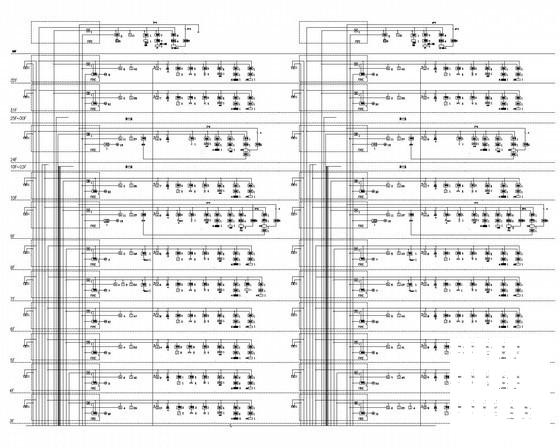

火灾自动报警及联动系统图(一)

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 办公楼电气施工 - 1
    办公楼电气施工 - 1
  • 办公楼电气施工 - 2
    办公楼电气施工 - 2
  • 办公楼电气施工 - 3
    办公楼电气施工 - 3
  • 办公楼电气施工 - 4
    办公楼电气施工 - 4
  • 办公楼电气施工 - 5
    办公楼电气施工 - 5
以上是部分截图,请下载附件后查看完整高清内容
