854平米4层大型厂房全套电气施工CAD图纸
- 建筑类别：工业建筑
- 建筑设计面积：854.85.2平方米
- 地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：16张
- 设计年代：近代
- 负荷等级：三级
- 防雷等级：第三类
- 接地方式：TN-C-S
- 强电设计：应急电源,低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
- 1、电气设计说明
- 2、配电系统图
- 3、弱电系统图
- 4、配电干线平面图
- 5、 照明平面图
- 6、应急照明平面图
- 7、插座平面图
- 8、 弱电平面图
- 9、 防雷接地 平面图
- 10、建筑物总等电位联结示意图
附件详情
该附件是最新大型厂房全套电气施工图纸，总共16张。
本该项目为2层框架结构.建筑高度17.30m.总建筑面积854.85.2平方米 .本专业负责从电源进配预埋管起的室内照明.有线电视.电话.网络.防雷.接地设计等。

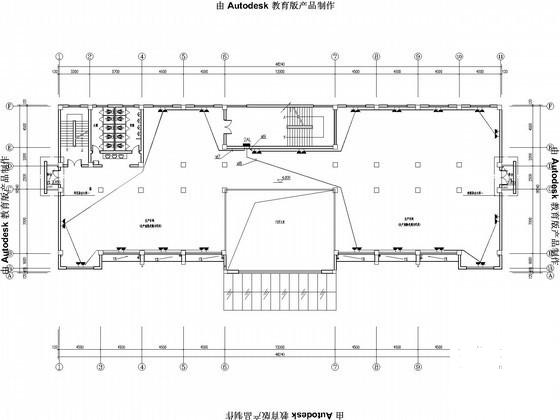

二层插座、弱电平面图

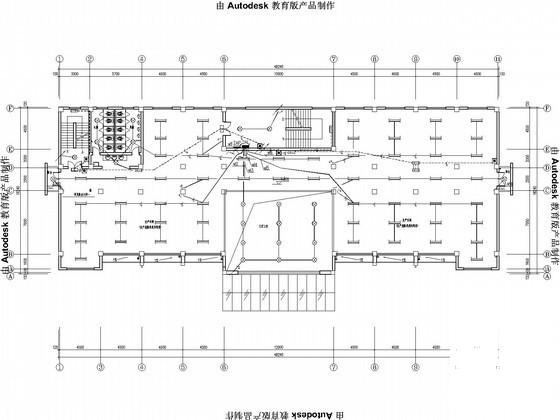

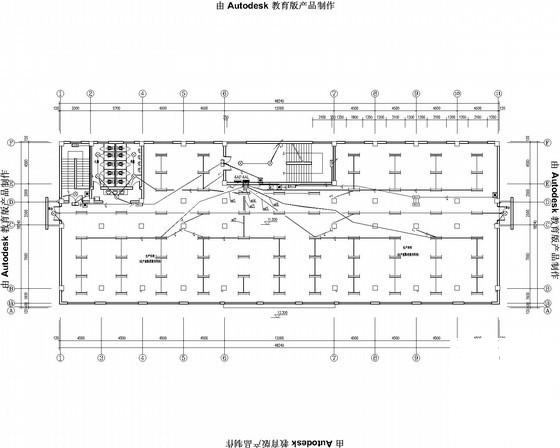

四层配电干线,照明,应急照明平面图

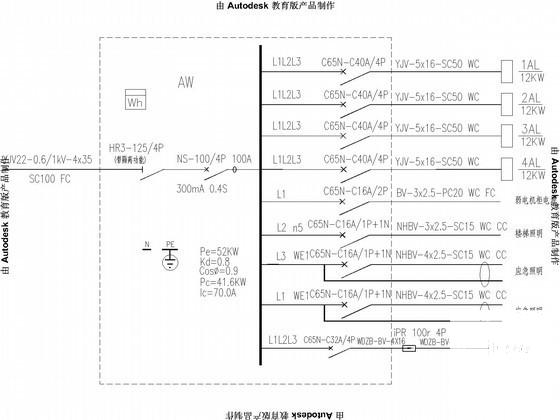

配电系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
大型厂房施工 - 1 -
大型厂房施工 - 2 -
大型厂房施工 - 3 -
大型厂房施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
