12层电力大厦空调通风系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:8136平方米
  • 建筑地上层数:12层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 设计内容:空调,通风,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:单式泵,变流量,双管制,异程式,闭式
  • 送风方式:散流器送风
  • 项目所在地:吉林

附件详情

一、项目概要:

该项目位于吉林省,是一个电力大厦建筑,地下一层至12层空调系统工程,总空调面积8136平方米左右。图纸内容包含设计施工说明,主要设备材料表及图例,空调通风平面图,空调系统工艺流程图,屋面构架平面图,轴立面图、剖面图等...

二、空调系统:

1.冷热源:风冷模块式涡旋压缩机机组...

2.风系统:风机盘管加新风...

3.水系统:本楼空调水系统为一次泵负荷侧变流量两管制闭式循环系统。水系统立管为异程式...

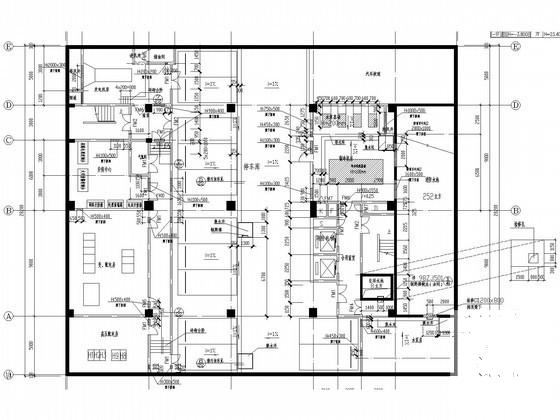

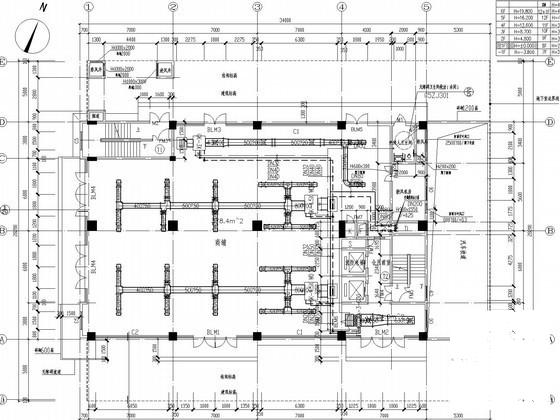

一层空调通风平面图

二层空调通风平面图

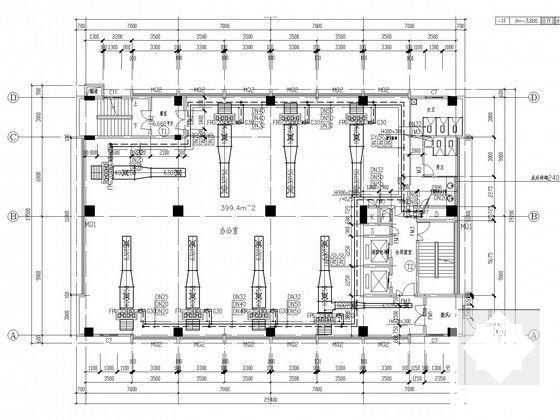

四层空调通风平面图

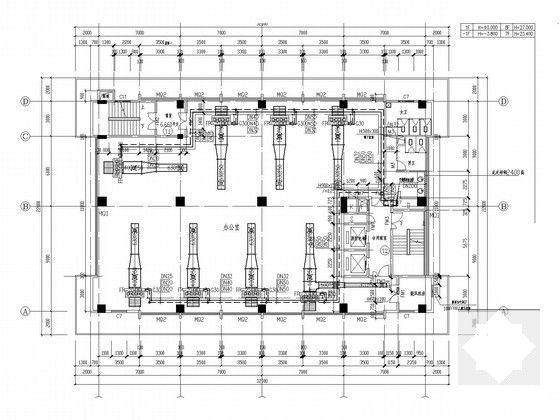

五至十一层空调通风平面图

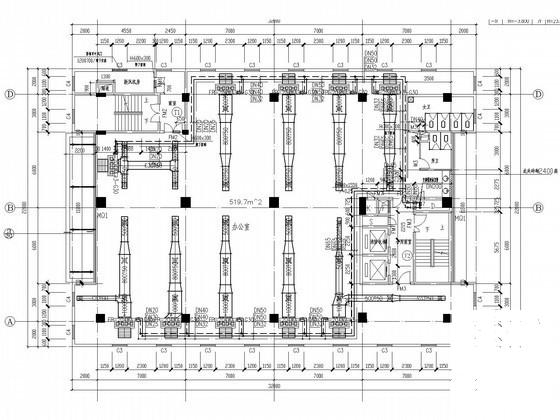

三层空调通风平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
