国贸中心地下车库通风设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 建筑设计面积:6818平方米
  • 图纸设计深度:施工图
  • 参考图纸:7张
  • 设计年代:近代
  • 设计内容:通风,防排烟,人防
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

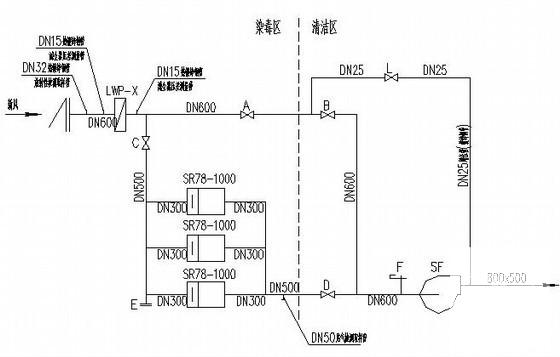

  • 设计施工说明及通风原理图

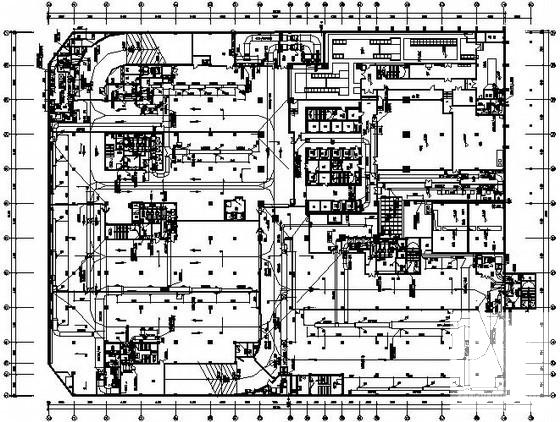

  • 地下二层平面平战结合通风系统布置图

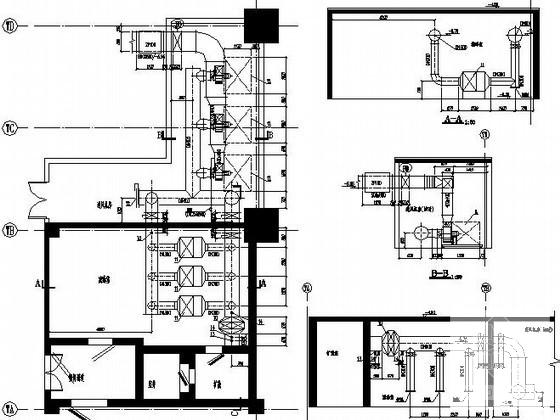

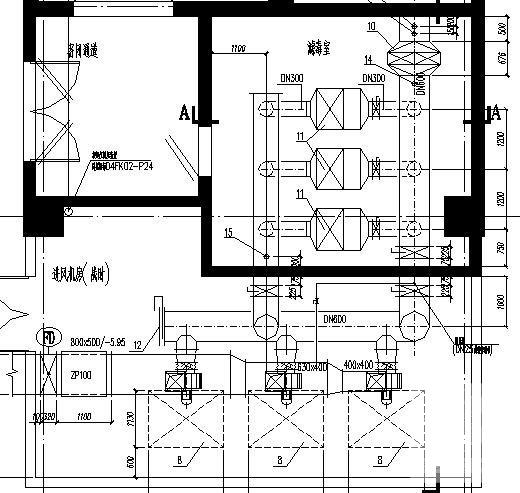

  • 通风机房T2 详图
  • 地下二层平战结合通风主要设备表

附件详情

一、建筑概况:地下二层总建筑面积6818m平米,其中人防掩蔽面积4500m平米,掩蔽人数4500人。
二、设计内容:
1. 平时汽车库通风系统:采用机械排风兼排烟,机械进风方式。送排风量按5/6次/时换气计算。
2. 进风系统:战时由防爆波活门和扩散室进风。
3. 六级二等人员掩蔽部设清洁式、滤毒式及隔绝式三种通风方式。进风系统由防爆波活门、滤尘器、手动密闭阀、过滤......

,图纸共7张。


通风机房2 详图.jpg

通风机房 详图.jpg

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 地下车库设计施工 - 1
    地下车库设计施工 - 1
  • 地下车库设计施工 - 2
    地下车库设计施工 - 2
  • 地下车库设计施工 - 3
    地下车库设计施工 - 3
  • 地下车库设计施工 - 4
    地下车库设计施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
