6层住宅散热器采暖平面CAD施工大样图
-
设计详细说明：有
-
建筑类别：住宅
-
建筑高度类型：多层建筑
-
建筑地上层数：6层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计内容：采暖
-
采暖系统：散热器供暖
-
项目所在地：河南
该附件为
六层住宅散热器采暖平面图，Dwg格式
设计内容：
-
该资料是室内供暖工程设计。热源为小区热交换站，供回水温度为95°C/70°C.系统定压由热源处考虑。
-
本建筑供暖热负荷指标为：35.6W/m2
图纸展示：

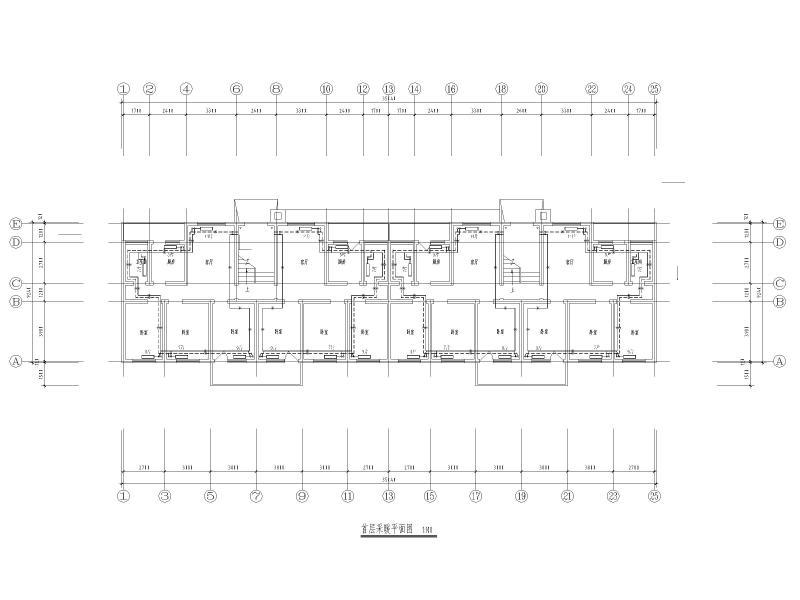

首层采暖平面图

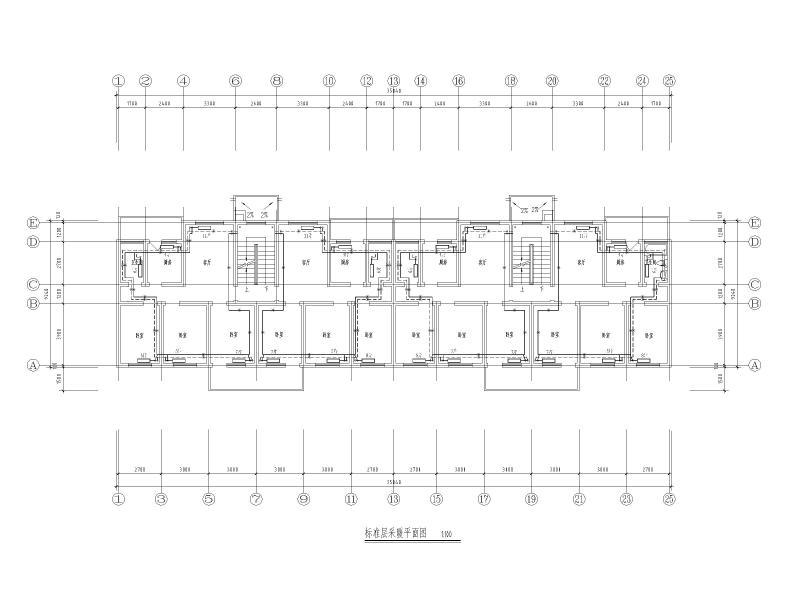

标准层采暖平面图

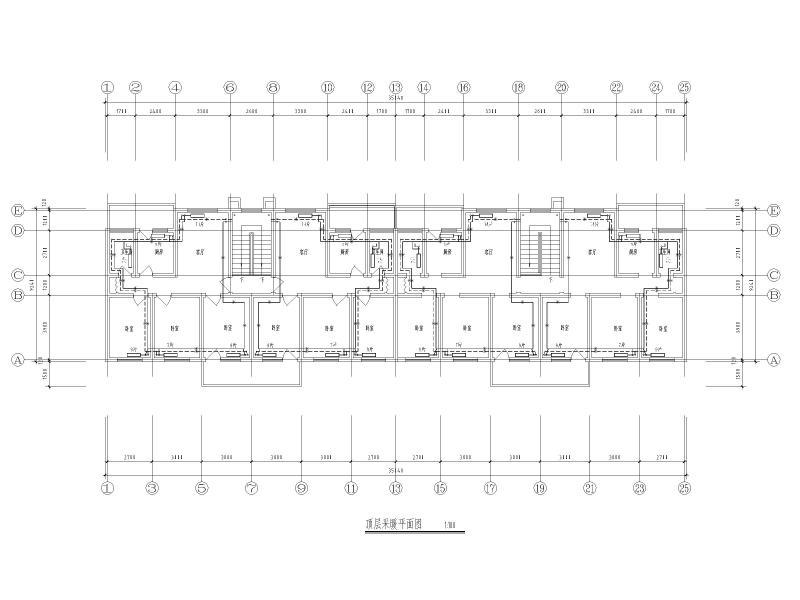

顶层采暖平面图

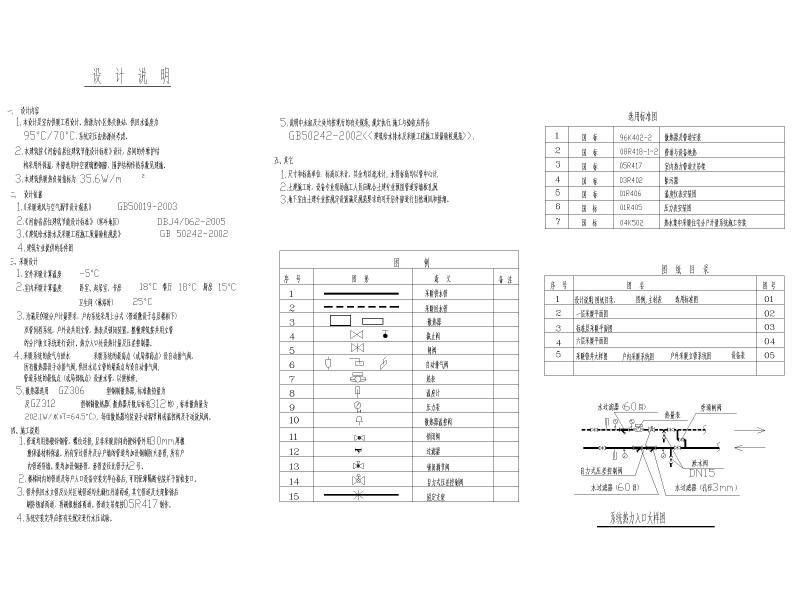

设计说明.资料目录

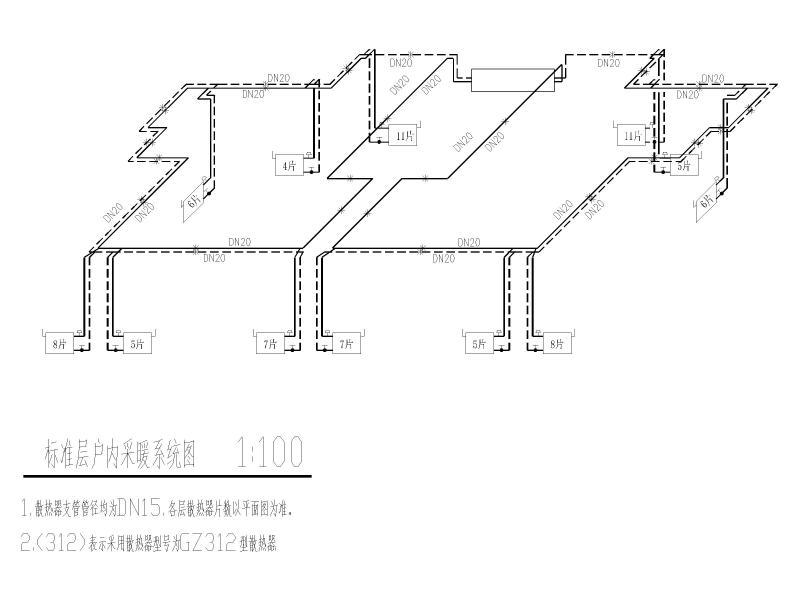

标准层户内采暖系统图
采暖立管图
采暖管井大样图
