2层异形柱框架结构专家公寓施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:16张
  • 设计年代:近代
该附件是 2层异形柱框架结构专家公寓施工图 ,包含图纸类型2种:结构、建筑。

建筑概述:建筑高度为8.320m(从室外地面至檐口),建筑面积为351.69平方米。
附件内含:结构设计总说明、基础平面布图、柱平法施工图、梁平法配筋图、板平面布置配筋图、楼梯间平面及立面布置图、建筑设计总说明、建筑构造统一做法表、室内装修做法表、建筑平面图、建筑立面图、建筑剖面图、墙身详图、 节点详图 、门窗表及门窗详图......,cad格式,共计图纸16张。

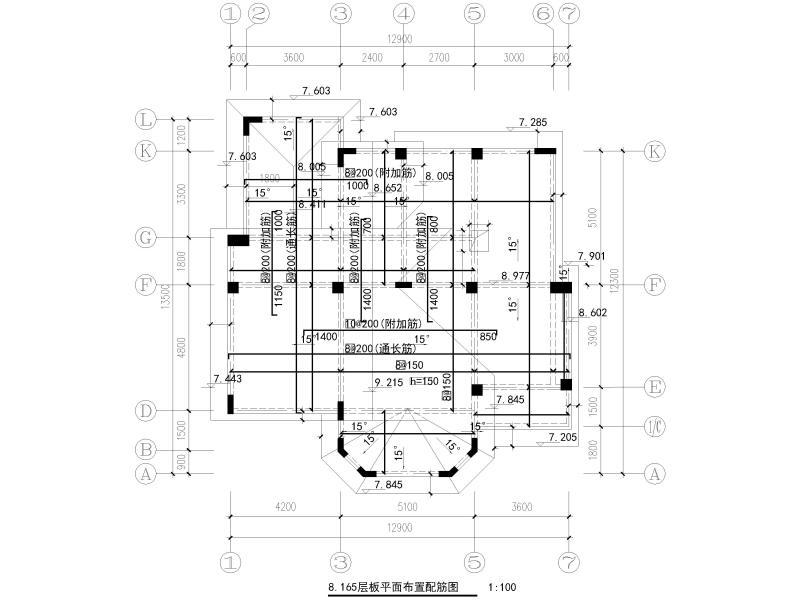

板平面布置配筋图

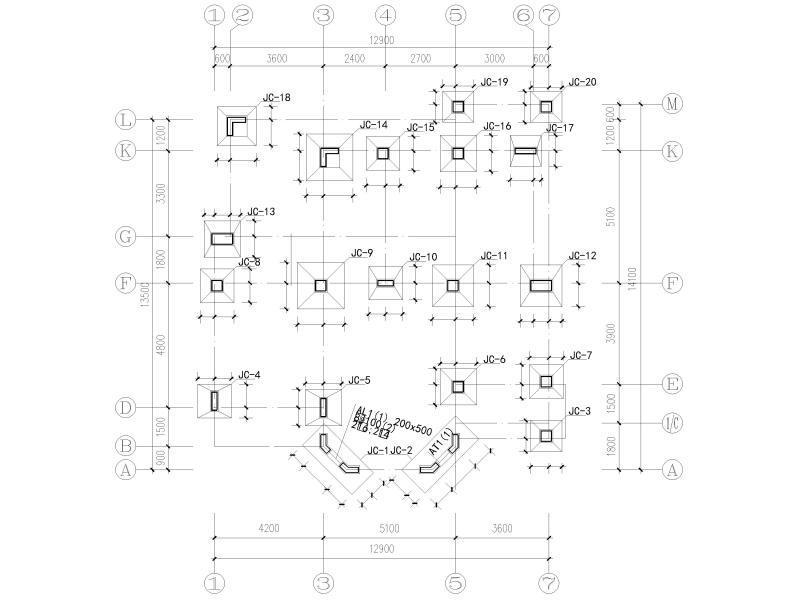

基础平面布置图

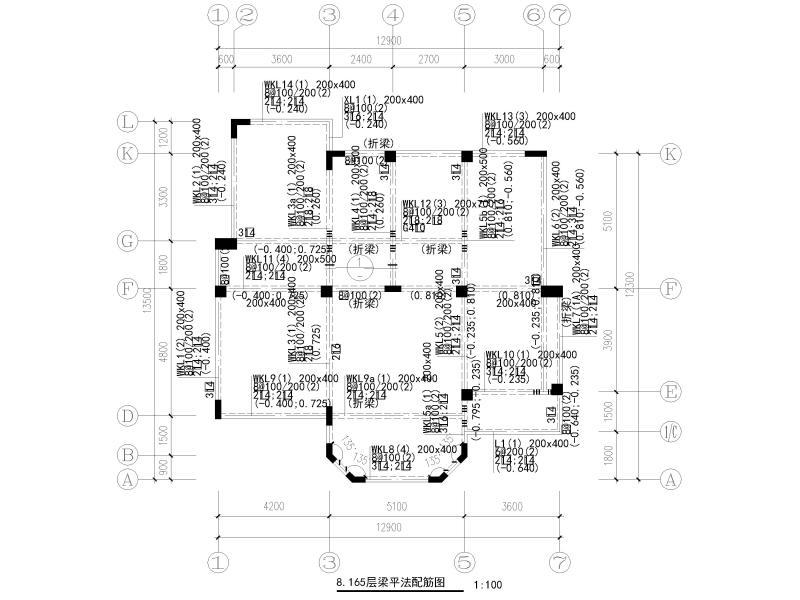

梁平法配筋图

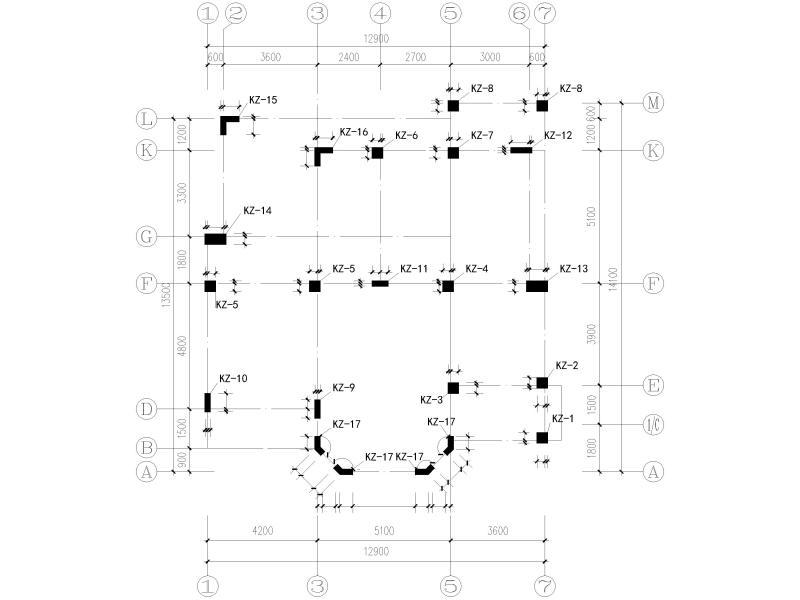

柱平法施工图

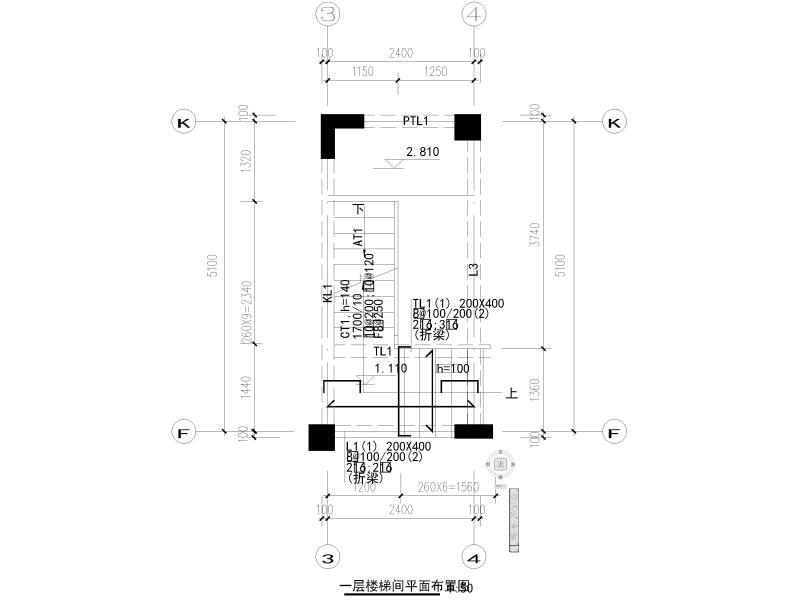

楼梯间平面布置图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 异形柱框架结构 - 1
    异形柱框架结构 - 1
  • 异形柱框架结构 - 2
    异形柱框架结构 - 2
  • 异形柱框架结构 - 3
    异形柱框架结构 - 3
  • 异形柱框架结构 - 4
    异形柱框架结构 - 4
  • 异形柱框架结构 - 5
    异形柱框架结构 - 5
以上是部分截图,请下载附件后查看完整高清内容
