地质纵断面图 站厅层板结构布置图 底板结构布置图 公共区单层断面图 公共区双层断面图 设备区双层断面图 横剖面图 北换乘通道平面图 北换乘通道结构纵断面图 南换乘通道平面图2 南换乘通道结构纵断面图 西北出入口平面图、剖面图 西南出入口平面图、剖面图 东南出入口平面图、剖面图 出入口结构断面图2 西北风井结构图 西北风道平剖面图 东南风井结构图 东南风道平剖面图 风道结构断面设计图 主体结构双层断面施工工序图 主体结构单层断面施工工序图 主体结构过盖板河施工处理图 主体结构过既有线施工处理图 紧急疏散口结构平剖面图 换乘通道过既有线施工处理图 主体结构防水设计图 施工围挡拆迁图 管线迁改图 主体结构施工监测图 过既有线施工监测图 施工组织横道图 暗挖车站中洞法计算书 暗挖车站柱洞法计算书 计算模型 …… 共计42张CAD
bj5-206-cs-03a-jg-002.dwg
bj5-206-cs-03a-jg-004.dwg
bj5-206-cs-03a-jg-005.dwg
bj5-206-cs-03a-jg-006.dwg
bj5-206-cs-03a-jg-007.dwg
bj5-206-cs-03a-jg-008.dwg
bj5-206-cs-03a-jg-009.dwg
bj5-206-cs-03a-jg-010.dwg
bj5-206-cs-03a-jg-012.dwg
bj5-206-cs-03a-jg-013.dwg
bj5-206-cs-03a-jg-014.dwg
bj5-206-cs-03a-jg-015.dwg
bj5-206-cs-03a-jg-016.dwg
bj5-206-cs-03a-jg-017.dwg
bj5-206-cs-03a-jg-019.dwg
bj5-206-cs-03a-jg-020.dwg
bj5-206-cs-03a-jg-021.dwg
bj5-206-cs-03a-jg-023.dwg
bj5-206-cs-03a-jg-024.dwg
bj5-206-cs-03a-jg-025.dwg
bj5-206-cs-03a-jg-026.dwg
bj5-206-cs-03a-jg-027.dwg
bj5-206-cs-03a-jg-028.dwg
bj5-206-cs-03a-jg-029.dwg

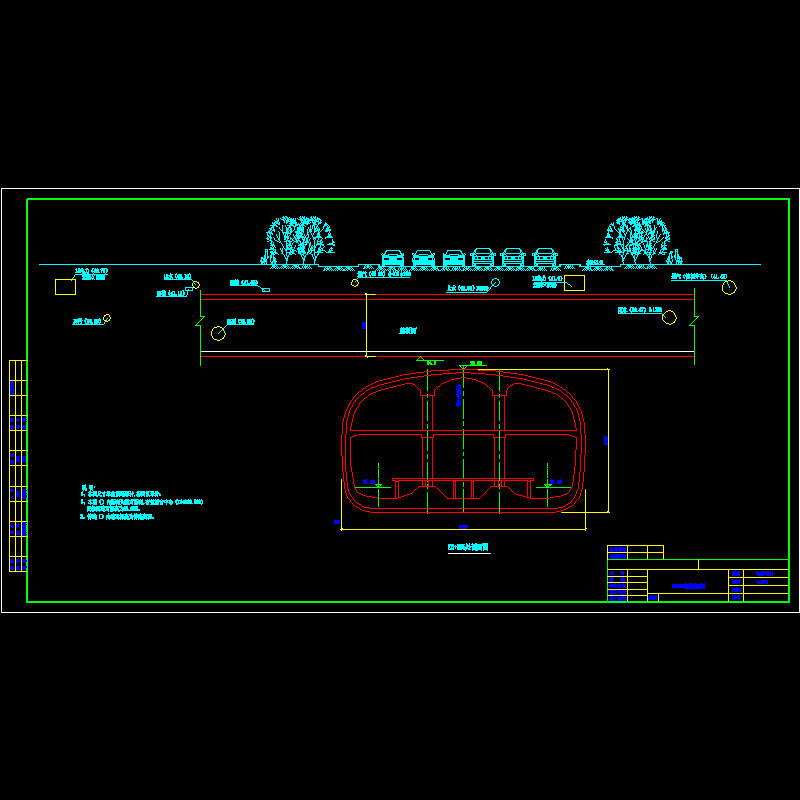

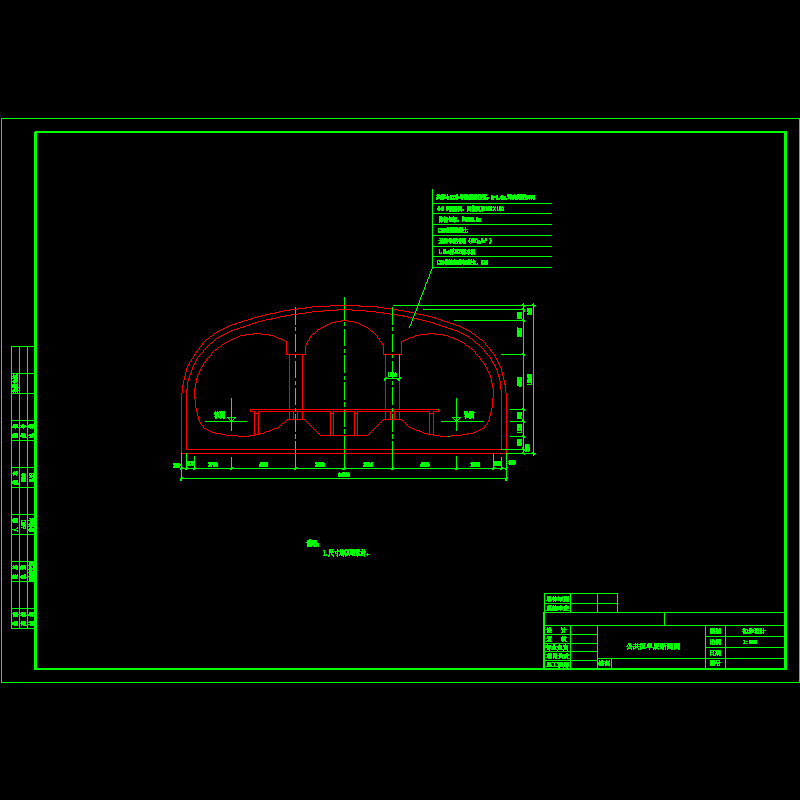

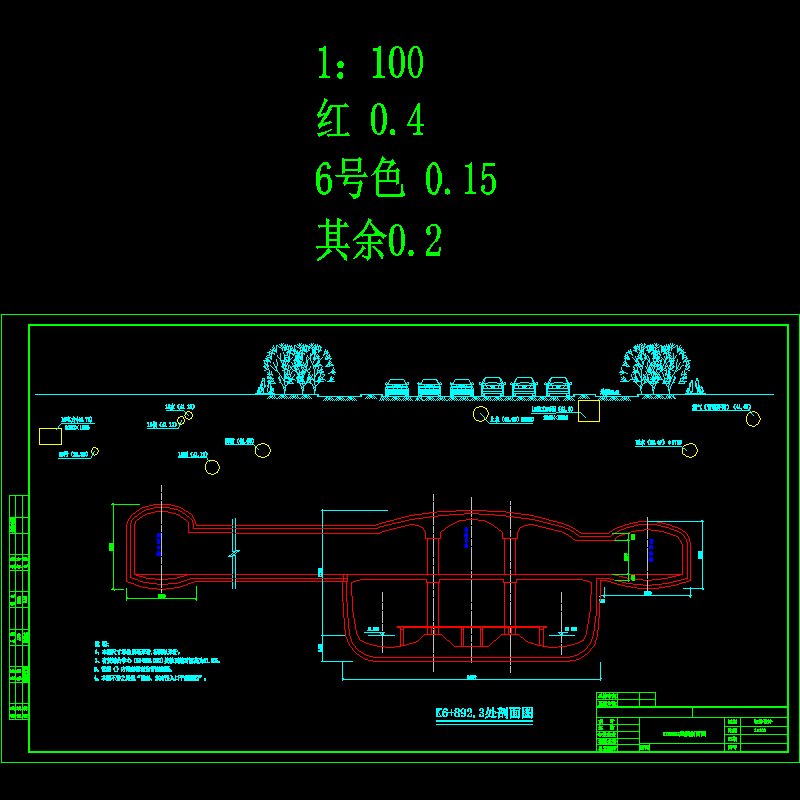

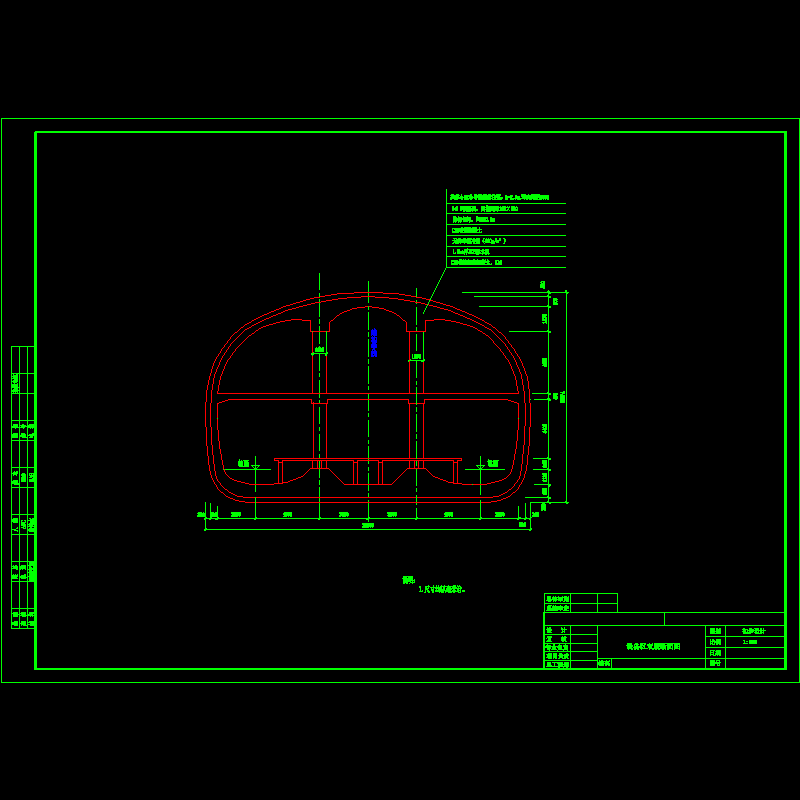

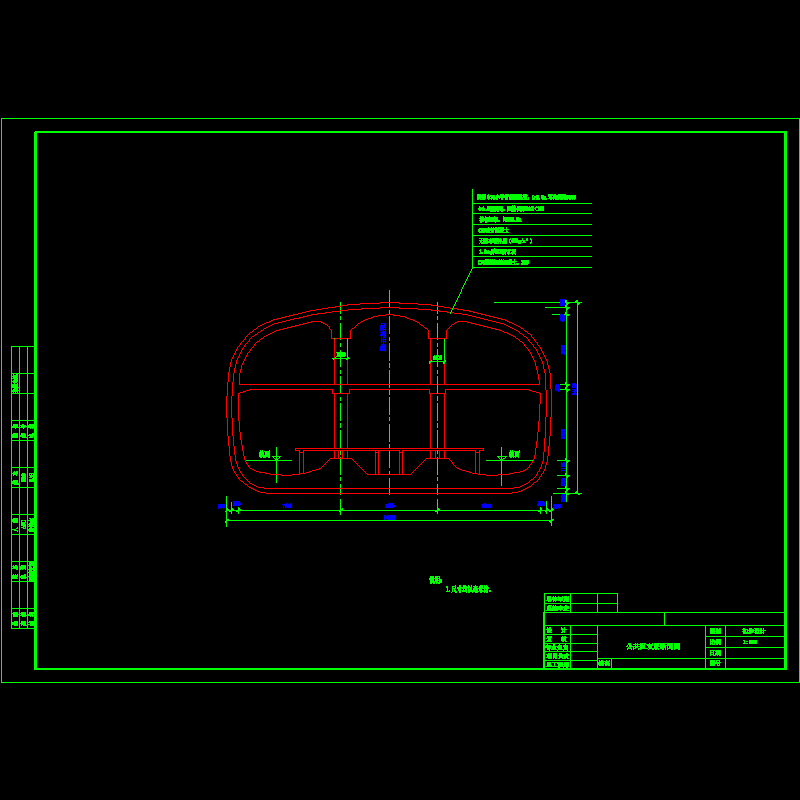

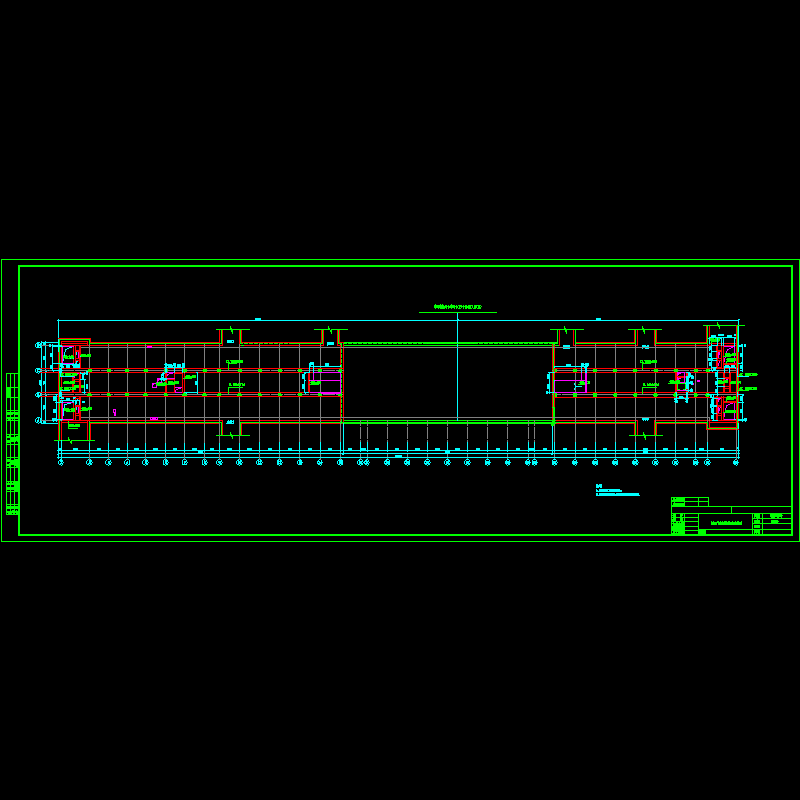

bj5-206-cs-03a-jg-030.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
