[CAD图]4×20米先张法预应力混凝土空心板桥上部结构设计(承载能力极限)(dwg)

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本文对一个 4×20 米先张法预应力混凝土空心板简支桥进行了设计验算。 　　 文章拟定了桥梁的上部结构尺寸，对荷载内力进行了计算，并且对主要构件进行了强度承载能力极限状态和正常使用极限状态验算。其中，上部结构尺寸的拟定，主要参考了桥涵规范及相关范例；利用铰接板法和杠杆原理法求解横向分布系数，并且参考相 关范例对 12 块空心板进行了分组，从而可以查表得出横向分布影响线，进而求得横向 分布系数。 　　 文章对于桥梁中板进行了内力验算，强度验算。考虑到时间和能力的缺欠，只能中 板进行了配筋。但在钢束位置校核及预应力损失估算部分则选择了一块较为安全的板计 算。本结构对于各种验算均满足要求。 　　 在设计验算的过程中，主要参考了《公路桥涵设计通用规范》，《公路钢筋混凝土及预应力混凝土桥涵设计规范》及《结构设计原理》。

中板钢筋的布置.dwg

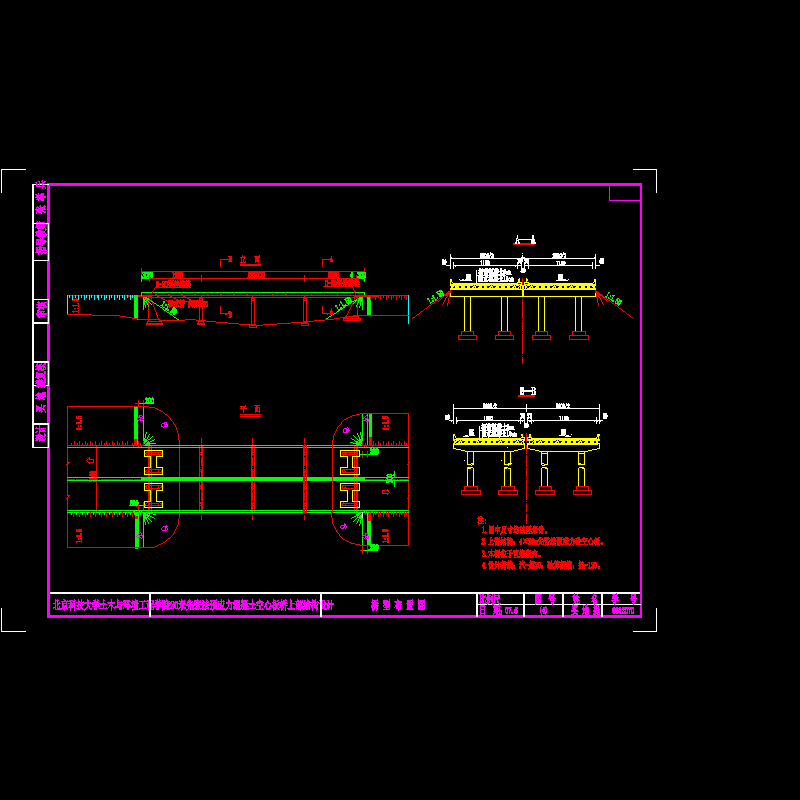

桥型布置图.dwg

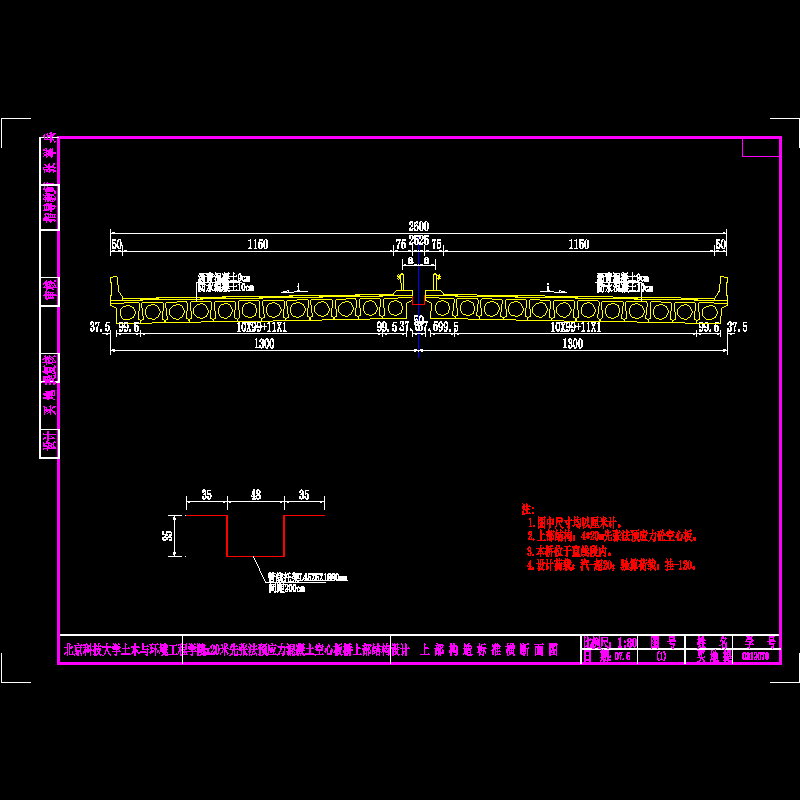

桥梁横断面形式.dwg

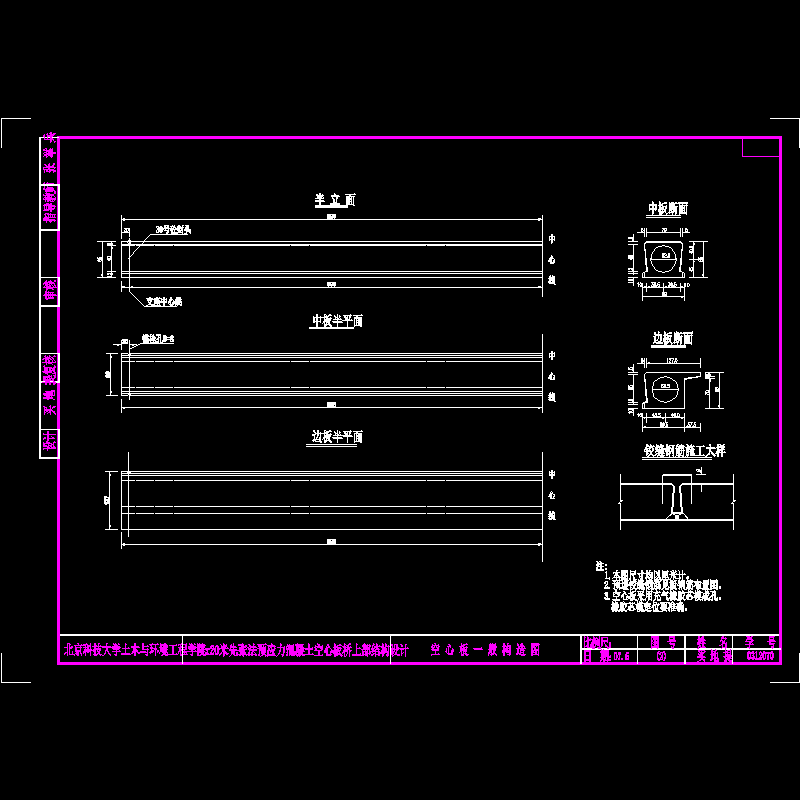

空心板的构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
