一份民生广场商业及综合办公裙房电气CAD施工图纸（总图纸）

ghjkkkff · 发表于 2020-2-16 22:43:52

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

一、项目概要

该项目为民生广场二期（4#.5#楼及其地下室）强电施工图设计. 4/5#楼为一类高层综合楼，地上26层。4#楼建筑高度87.5m，5#楼建筑高度81.2m,4/5#楼有1~4层商业及综合办公裙房。地下车库2层，.耐火等级为一级，设计使用年限为50年，建筑结构为框支剪力墙。抗震6度设防；该项目车库设弱电机房、消防水池、水泵房等,消防控制室与一期已完成建设的消防控制室合用。

参考图纸：61张。图纸类型：DWG。设计年代：近代。

二、设计范围

该项目供配电系统设计，防雷设计等。住宅室内电气设计。室外设计。

三、负荷等级

一级负荷：疏散走道照明、应急照明，消防负荷，生活泵，潜水泵，消防风机，客梯等。

三级负荷：住宅照明及其他不属于一二级负荷的电力负荷；

四、图纸展示

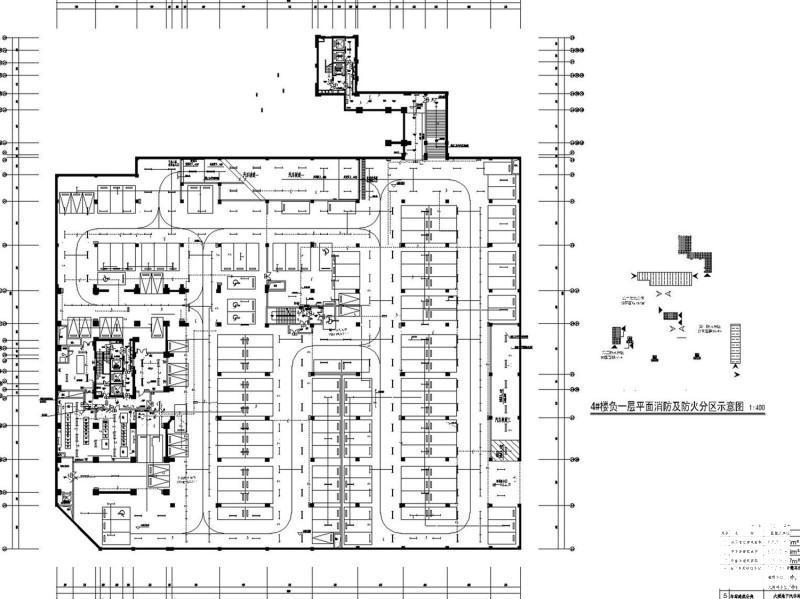

4#楼负一层照明平面图

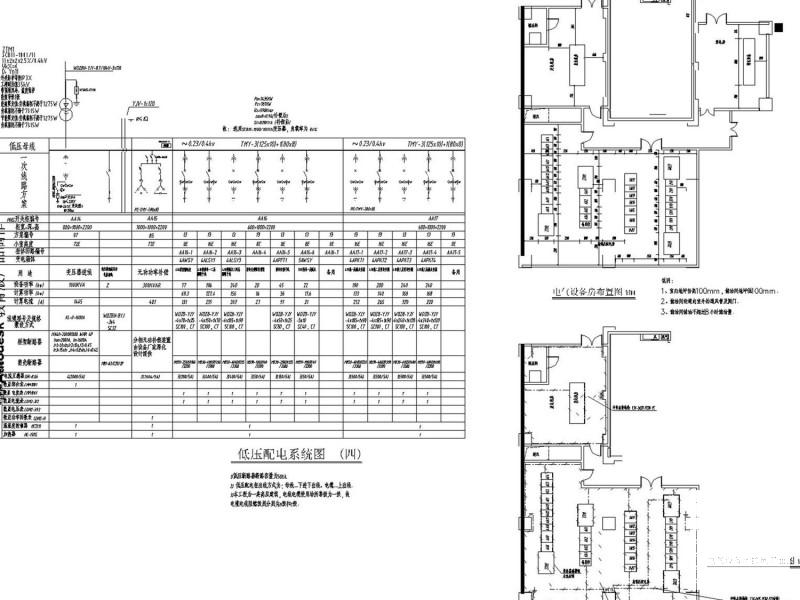

电气设备房布置图

4#楼6-26层偶数层弱电及消防平面图

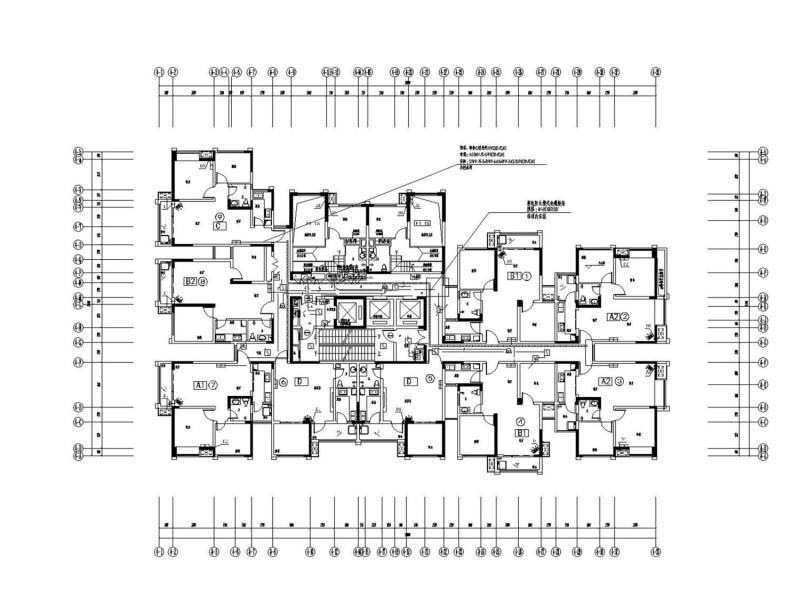

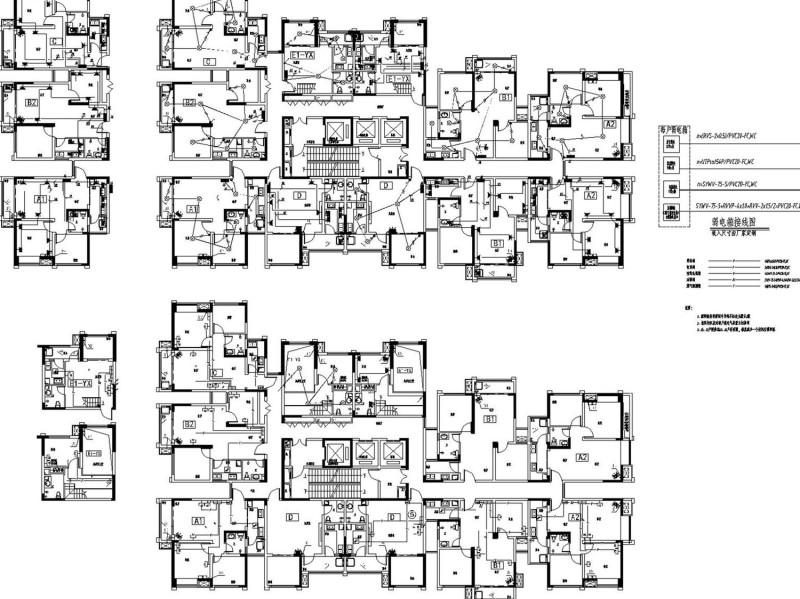

住宅户内强弱电布置大样图

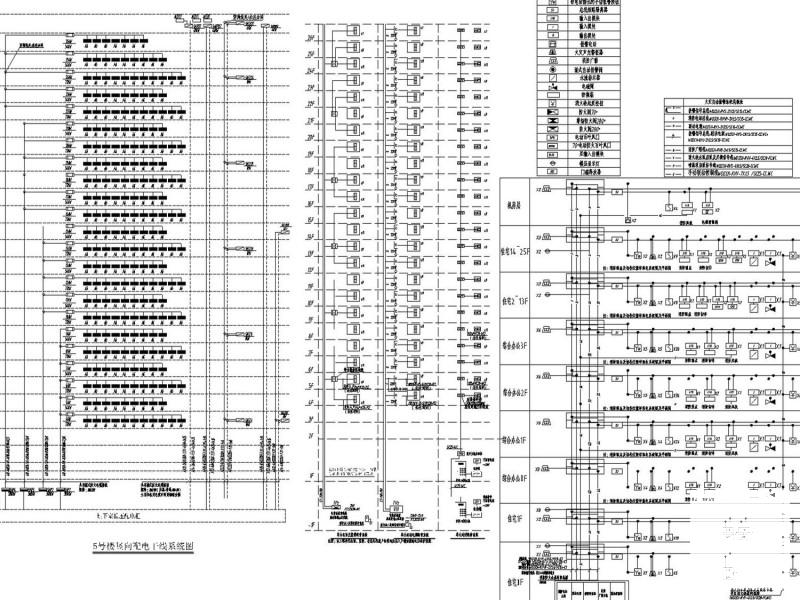

5号楼弱电系统图
