宝龙城市广场楼暖通CAD施工大样图（43层广电办公及电台、商业综合体）

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：商业,广播电视
• 建筑高度：超高层建筑
• 建筑面积：216899平方米
• 地上层数：43层
• 地下层数：3层
• 图纸设计深度：施工图
• 设计内容：空调,采暖,冷热源
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统,空气-水系统
• 全空气系统：定风量
• 水系统：双管制,闭式
• 项目地址：福建

一、项目概要

该项目为宝龙城市广场项目，总建筑面积216899m2，地上共43层，地下3层，其中1#楼62790m2，建筑高度165.3m，商业裙房59693m2，裙房1-4层为商业及影院、会所等，1#楼5-43层为广电大厦塔楼，功能为广电办公及电台等功能；14层、30层为避难层。

二、设计说明

（一）空调、采暖方式

1.裙房大堂、商场、儿童乐园、影院等大空间房间采用定风量全空气系统，就近设置为其服务的空调机房。送风方式为顶送顶回或顶送侧下回，空调箱设置排风段、转轮热回收段、排风机段、新回风混风段、初中效过滤段、表冷段、送风机段、湿膜加湿段等功能段。

2．裙房小商业用房、商业零售等小房间采用风机盘管加独立新风系统，送风方式为顶送顶回。新风机组设置排风段、转轮热回收段、排风机段、新风段、初中效过滤段、表冷段、送风机段、湿膜加湿段等功能段。

3．裙房办公、商业用房、商业零售、大堂、商场等空调水系统采用二管制机械循环式水系统。

4．1＃楼办公冬夏季空调采用风机盘管＋新风系统，演播室（厅）按按要求采用全空气空调系统，各广电禁水用房设置变频多联空调机组提供空调冷热源，恒温恒湿设备用房采用机房专用空调机组送风。

5.特殊用房如消防中心、变电所、通讯机房、电梯机房等采用独立分体空调机组。

（二）空调冷、热源：

1#楼裙房由裙房商业组成，1#塔楼为广电大厦

A.考虑到部分负荷运行的经济性，各个系统具体机组选型如下：

1）裙房商业区夏季选用2台750RT的离心式冷水机组和2台350RT的螺杆式冷水机组，冷冻水供回水温度为7／12℃，冷却水供回水温度为32／37℃；冬季设一台换热机组，一次水供回水温度130／80℃，二次侧供回水温度为60／50℃；机组设置于地下3层制冷机房；

2）1＃广电大厦夏季选用2台800RT的离心式冷水机组和1台400RT的螺杆式冷水机组，冷冻水供回水温度为7／12℃，冷却水供回水温度为32／37℃，塔褛高区设置一组冷冻水换热机组，高区冷冻水供回水温度为8／13℃，冬季设2组换热机组，分别供给广电大厦高、低区空调调热原，一次次水供回水温度13080℃，二次侧侧供回水温度为60／50℃；机组设置于地下3层制冷机房；

（三）空调水系统

1．商业及办公部分空调水系统为两管制，夏季冷冻水供回水温度为为7／12C，冬季热水供回水温度为60／50℃

2．空调水系统为一次泵定水里闭式机械循环。

3.商业空调冷热水系统采用賦胀水箱定压，由胀水箱浮球液位计高低水位信号控制补水泵启停，膨胀水箱设置于裙房屋面上；塔楼空调冷水系统都采用闭式膨胀水箱定压，1＃膨胀水箱设在裙房屋面，高区膨胀水箱设在屋顶空调机房内。

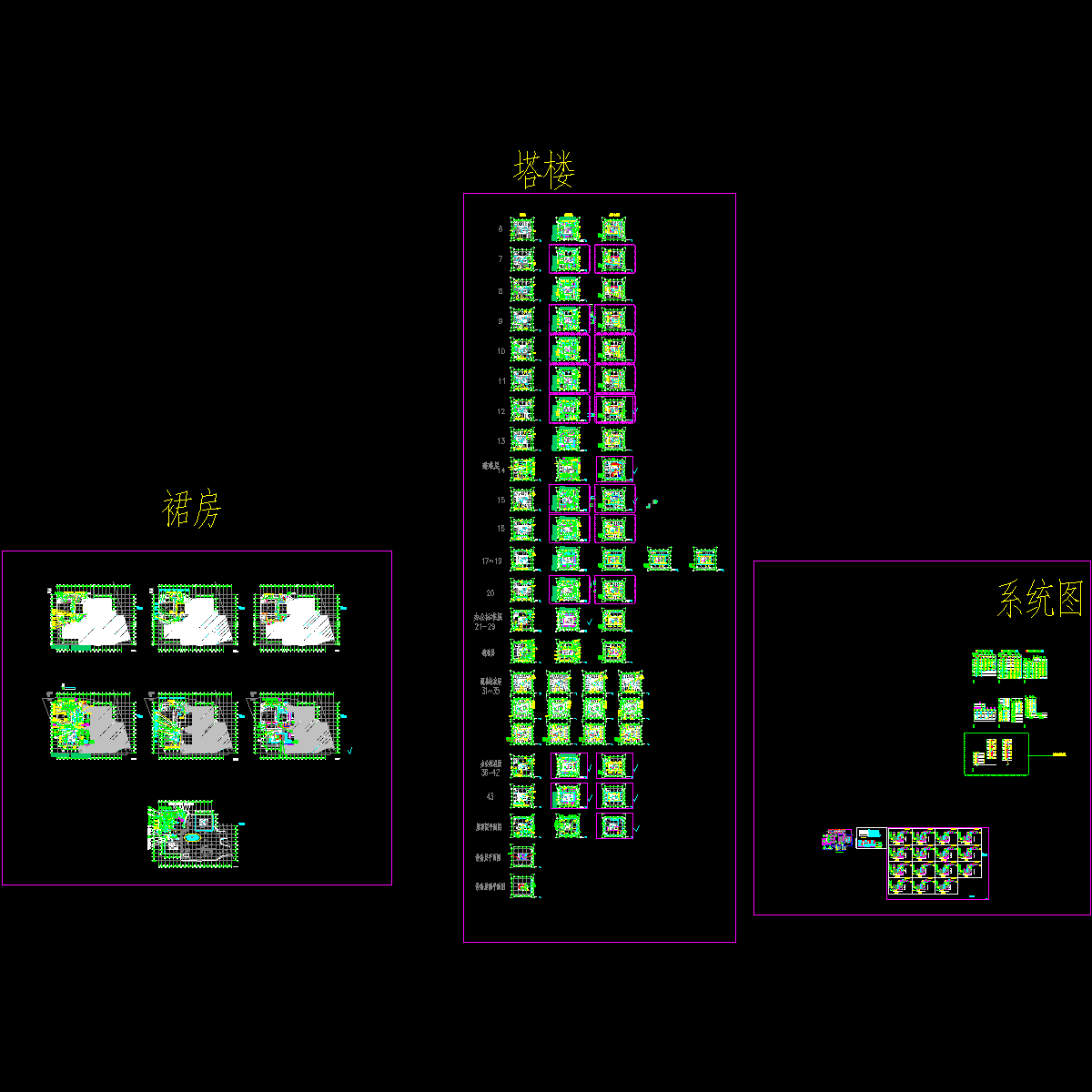

三、图纸展示

六层消防平面图

屋顶层空调风管平面图

1号楼七层空调通风平面图

1号楼七层水管、冷媒管平面图

系统图

空调箱接管大样图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
