一份知名住宅小区10Kv供配电工程CAD施工图纸37张

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑设计面积：37925平方米
• 图纸设计深度：施工图
• 参考图纸：37张
• 设计年代：近代
• 接地方式：TN-S
• 项目所在地：浙江
• 强电 设计： 供配电系统 ,配变电所

附件详情

• 1、 电气施工图 设计说明；
• 2、供电电气联系图；
• 3、一号环网柜(户外开关站)接线配置及平面图；
• 4、二号环网柜(户外开关站)接线配置及平面图；
• 5、 户外环网柜基础及接地网布置图；
• 6、10kV电气主接线图(1#变、2#变)；
• 7、10kV电气主接线图(3#变、4#变)；
• 8、变电气主接线图；
• 9、变电所电气 平面布置图 ；
• 10、变电所土建条件图；
• 11、变电所接地布置图；
• 12、变电所照明布置图；
• 13、设备基础及电缆沟剖面图；
• 14、接地网安装加工图；
• 15、新建环网柜进线电缆路径示意图；
• 16、室外10kV电缆路径示意图；
• 17、室外0.4kV电缆路径示意图；
• 18、地下室0.4kV电缆路径示意图；
• 19、10kV电缆排管制作图；
• 20、0.4kV排管制作图；
• 21、10kV电缆直线井详图；
• 22、10kV电缆转角井详图；
• 23、10kV电缆三通井详图；
• 24、室外10kV电缆沟剖面图；
• 25、0.4kV电缆手孔井详图；
• 26、住宅楼配电干线系统图；
• 27、10kV电缆清册；
• 28、0.4kV低压电缆清册；
• 29、主要设备材料汇总表。

附件详情

该附件为[浙江]知名住宅小区10Kv供配电工程施工图，共37张。
项目概况：地上总建筑面积69122平方米,其中住宅面积为37925平方米，计282套；商业面积3856平方米，公建面积272平方米，地下面积约12558平方米；（区域内建设酒店一座大酒店，酒店建筑面积31197平方米）。本小区由1幢26层(3#楼)、2幢16层(1#、2#楼)、2幢19层(4#、5#楼)住宅楼构成。小区地面设一、二号环网柜，地下室设1#、2#配电房及高配室。
设计内容：从10kV环网柜进线开始,至0.4kV低压楼层配电箱截止。

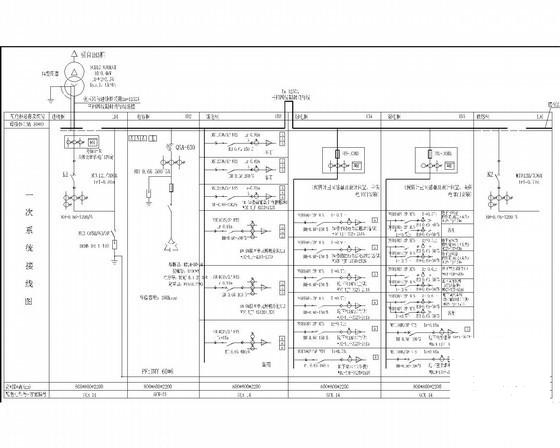

1#变电气主接线图

10kV电缆排管制作图

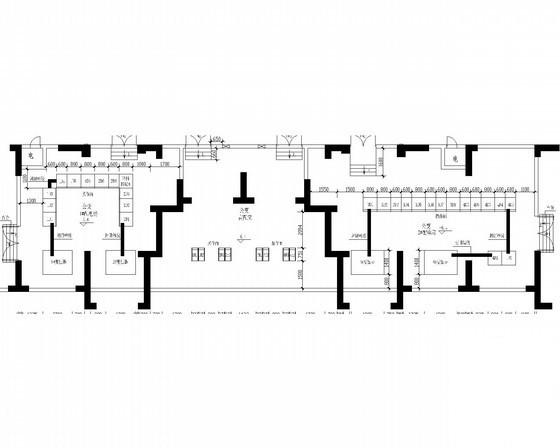

变电所电气平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
