市政电力输电工程CAD施工图纸(10kv电力)

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计年代：近代
• 节点大样：开关柜,输电线杆
• 项目地址：四川
• 强电 设计： 供配电系统 ,配变电所,接地安全

附件详情

• 1、 电气设计 说明
• 2、10kV电力路径走向图
• 3、搭接杆组装图
• 4、电缆终端杆组装图
• 5、直埋通道剖面示意图

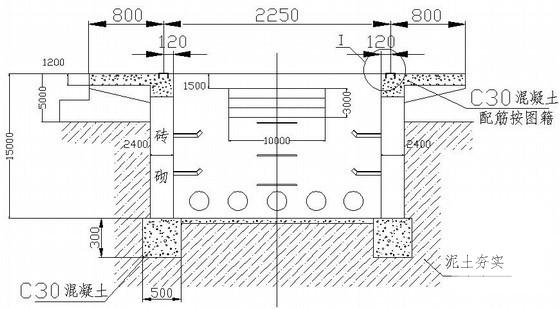

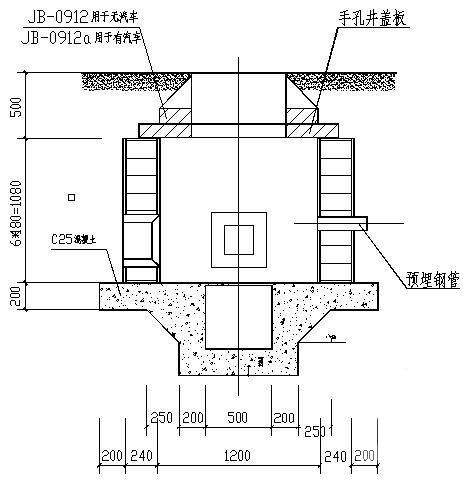

• 6、电力检查井平、剖面示意图
• 7、电缆分支箱系统图
• 8、箱变系统图
• 9、箱变平面布置图
• 10、箱变基础示意图
• 11、箱变接地示意图

附件详情

该附件是某市政电力输电工程施工图纸，该项目为2台630KVA箱变设计，变压器型号为S11-M-630KVA 10±5%/0.4kV D，yn11 。电源由10KV2#杆“T”接，经架空线路接至该项目电缆终端杆下线，下线后进入该项目新建一进二出高压电缆分支箱，再分别从高压电缆分支箱出线至该项目新建的2台630kVA箱变高压柜。该项目架空线选用JKLYJ-95mm 3*70米。电缆终端杆选用230×15m，电力电缆选YJV22-8.7/15-3*95mm总共 30米，JV22-8.7/15-3*70mm总共 412米。

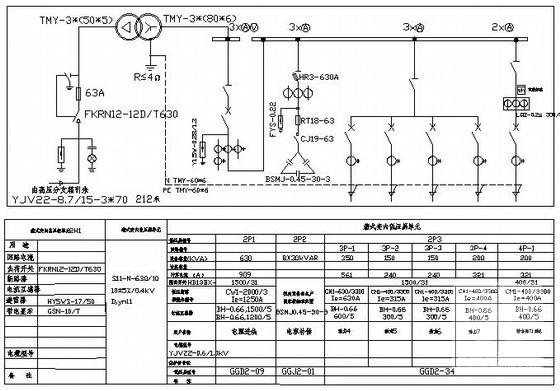

箱变系统图

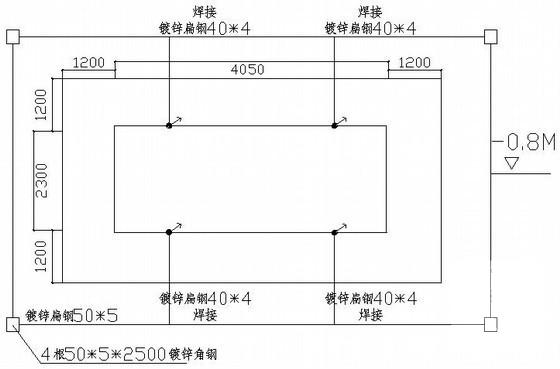

箱变接地示意图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
