学校10kV电力工程竣工CAD图纸（2019）

搜索更多资源
  • 建筑类别：教育
  • 建筑设计结构形式：其他结构
  • 图纸设计深度：竣工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：线管,防雷接地,配电箱,开关柜,其它
  • 接地方式：TN-S
  • 项目所在地：广东
  • 强电设计：供配电系统,配变电所,低压配电,电气照明,接地安全,其它

该附件为学校10kV电力工程竣工图。

概况：
该项目为广东深圳某学校新建4台800kVA+1台315kVA变压器工程。
供电电压等级：采用10KV单回路电源供电。
电源接入方式：电源1: 220kV变电站F43中集线供电。
电源2：基建项目110kV变电站新出线路供电。

设计范围：
10kV供配电系统；10/0.4kV变配电系统；
低压配电系统；电力监控系统等

部分图纸摘录：

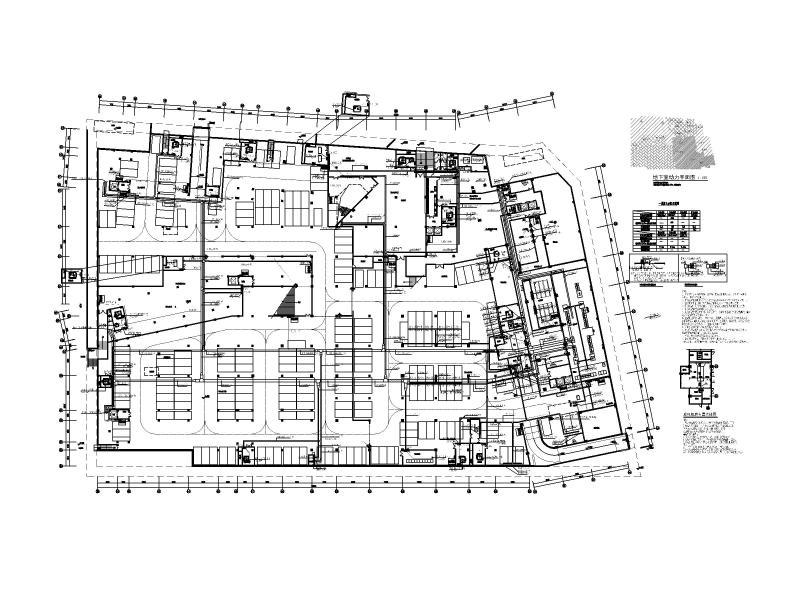

总平面图

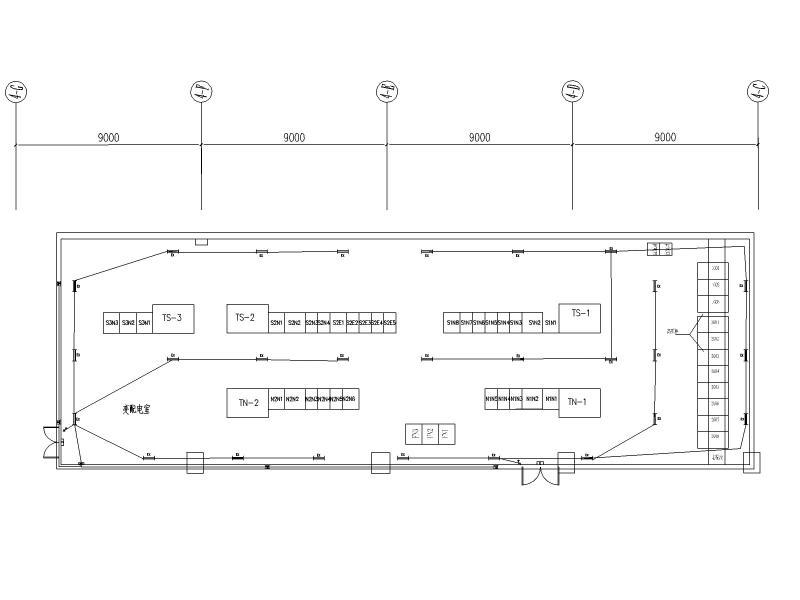

照明平面图

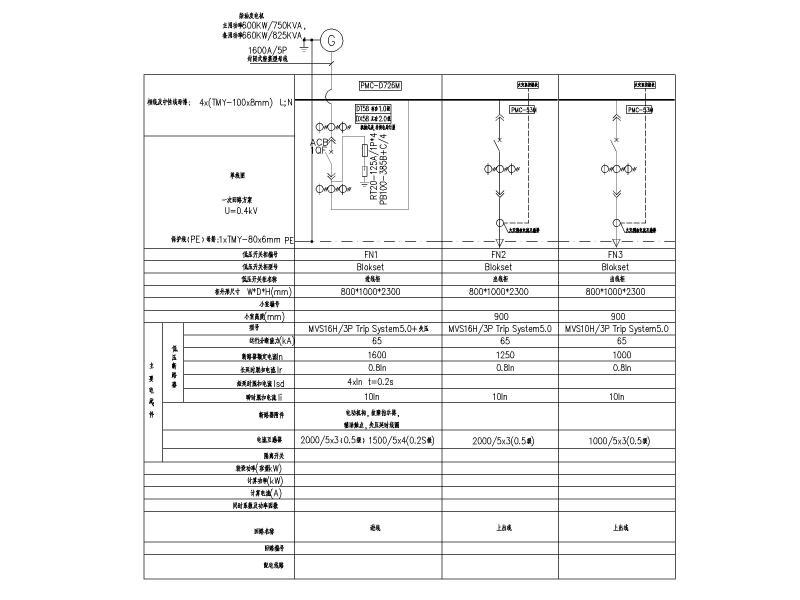

发电机配电柜系统图

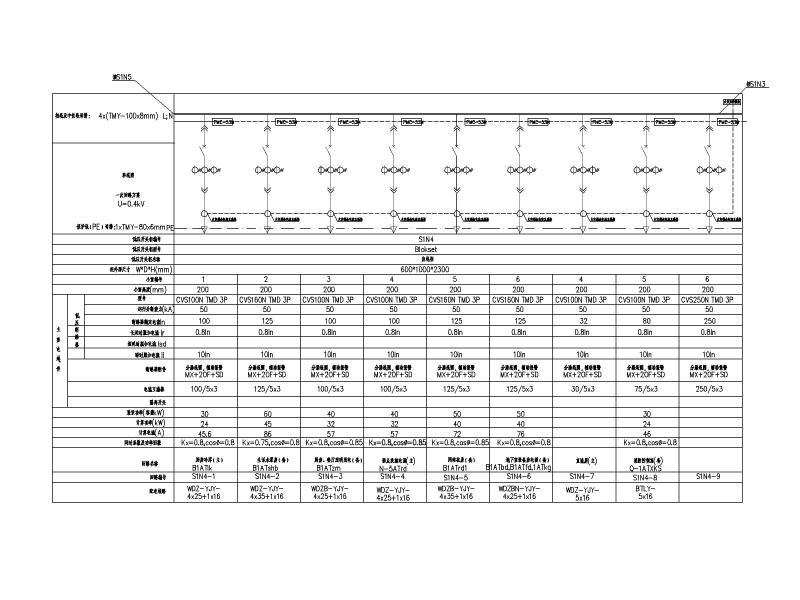

低压配电柜系统图

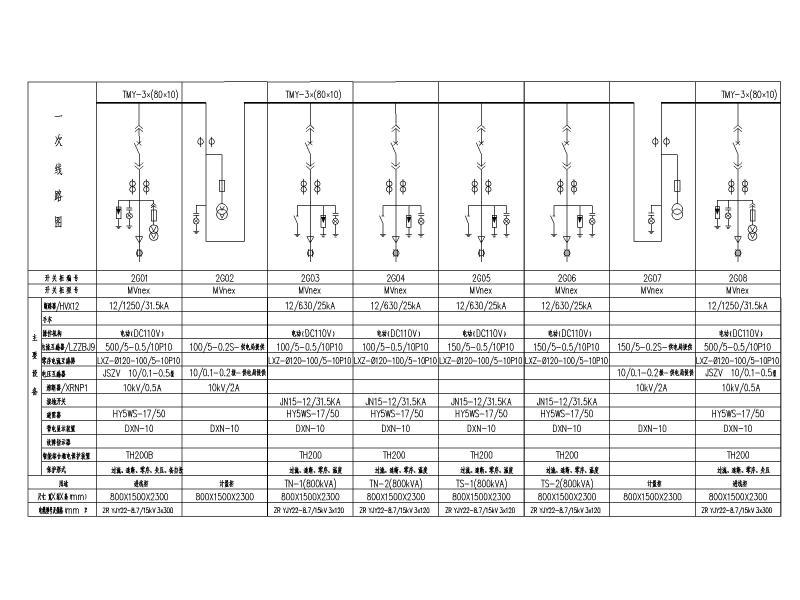

中置柜系统图


电力监控系统图



高压系统接入方式图（高压电缆环网供电）


高压柜及基础剖面图
图纸内容全览

以下是附件的其中一部分截图，共9张，您也可以 搜索 更多您想要的资源
  • 电力工程竣工 - 1
    电力工程竣工 - 1
  • 电力工程竣工 - 2
    电力工程竣工 - 2
  • 电力工程竣工 - 3
    电力工程竣工 - 3
  • 电力工程竣工 - 4
    电力工程竣工 - 4
  • 电力工程竣工 - 5
    电力工程竣工 - 5
  • 电力工程竣工 - 6
    电力工程竣工 - 6
  • 电力工程竣工 - 7
    电力工程竣工 - 7
  • 电力工程竣工 - 8
    电力工程竣工 - 8
  • 电力工程竣工 - 9
    电力工程竣工 - 9
以上是部分截图，请下载附件后查看完整高清内容
