一份3层幼儿园强弱电CAD施工图纸（最新设计规范）(消防平面图)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-S
• 项目所在地：河北
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,视频监控系统,有线电视和卫星接收系统,其它

附件详情

• 1、设计说明及图例
• 2、配电系统图（一、二）
• 3、弱电系统图 消防报警系统图
• 4、一~三层电力平面图
• 5、一~三层照明平面图
• 6、一~三层弱电平面图
• 7、一~三层消防平面图
• 8、屋顶 防雷平面图
• 9、基础接地平面图

附件详情

该项目位于河北，建筑层数及高度：该项目地上3层，该项目属于多层建筑，耐火等级：二级；使用年限50年。建筑设计结构形式：框架结构。
设计范围包括：低压配电系统；照明系统；防雷保护及接地系统；有线电视系统；通讯系统（电话及宽带网络）；安防系统；火灾报警及消防联动系统。
主要最新设计规范:
《建筑 照明设计标准 》GB50034—近代
《火灾自动报警系统设计规范》GB50116－近代
该附件，总共18张。

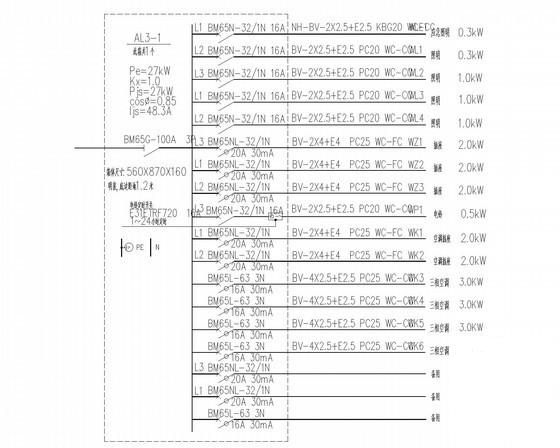

配电箱系统图

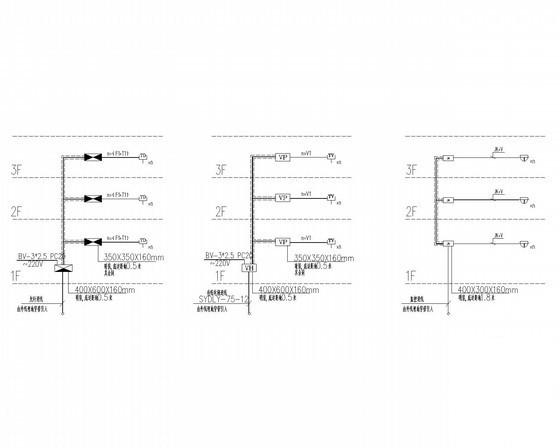

弱电系统图

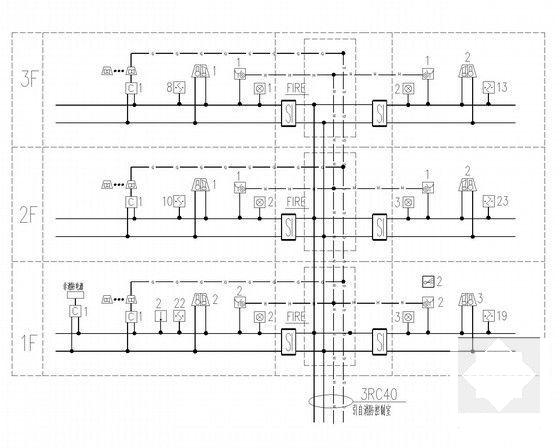

消防报警系统图

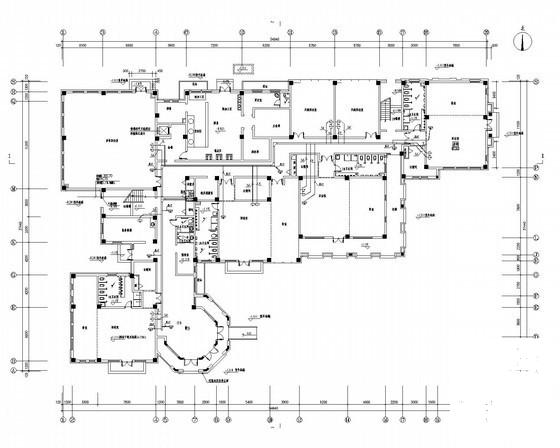

一层电力平面图

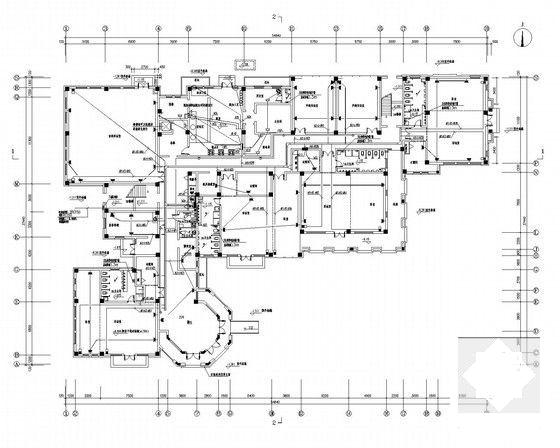

一层弱电平面图

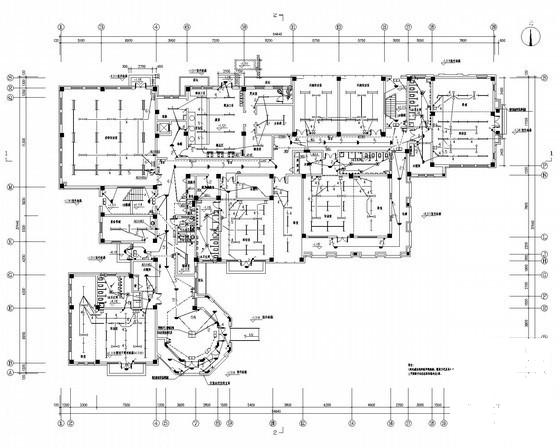

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 21:43:55上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
