一份22层大学出版社及综合楼给排水消防CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：文化
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：39593.4平方米
• 建筑地上层数：22层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：46张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水,分区供水,无负压供水
• 排水体制：污废合流,雨污分流
• 消火栓用水量室外(L/S)：40
• 消火栓用水量室内(L/S)：40
• 大样节点：泵房,卫生间,集水坑
• 项目所在地：重庆

附件详情

• 给排水设计与施工总说明
• 绿色建筑设计说明专篇
• 给排水官网总平面图
• 自动喷淋平面图
• 消火栓及给排水平面图
• 生活污水系统原理图
• 雨水系统原理图
• 消火栓系统原理图
• 水泵房设备及管线布置大样图
• 消防水池剖面示意图
• 配管系统图
• 集水坑大样图
• 卫生间大样图

附件详情

本项目裙房部分为图书展示及展厅、高层部分为教学科研办公，配套有2层地下车库，均为二类车库。建筑面积39593.4平方米，建筑高度89.4米。
，共46张。

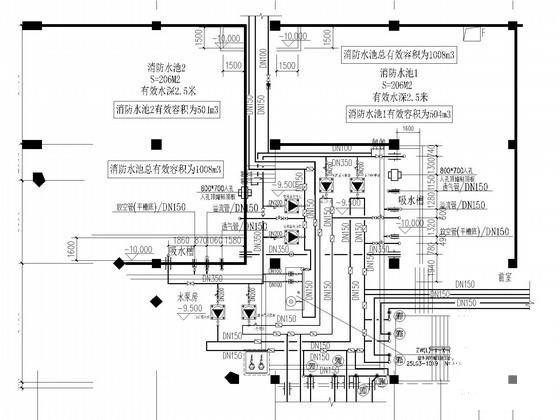

水泵房设备及管线布置大样图

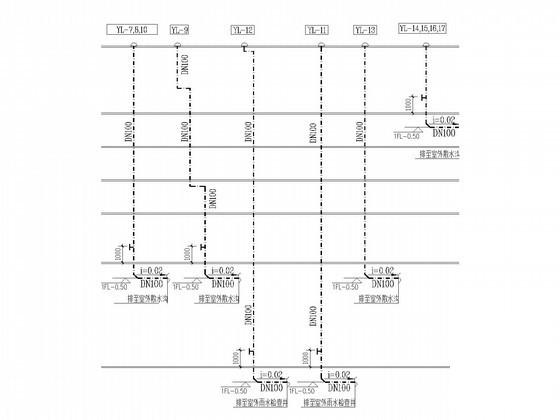

雨水系统图

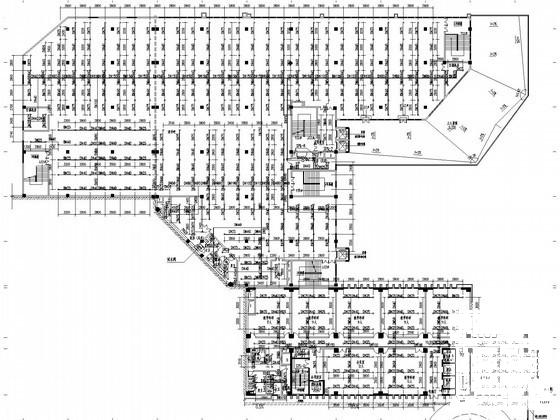

自动喷淋平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
