40km/h城市主干路公路桥CAD施工图纸设计(预应力混凝土)(dwg)

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：四川
• 设计年代：近代
• 使用性：公路桥
• 行车道位置：上承式桥
• 使用年限：半永久性桥

该资料为 [眉山]40km/h城市主干路公路桥施工图设计 ，里面包含丰富的配图，内容完整，值得下载学习！

资料概况：

7.1 设计原则

上部构造按全预应力混凝土构件设计。主梁由预制T梁＋现浇湿接缝组合而成，结构型式为简支梁桥面连续结构。

7.2 主梁横断面

主梁梁肋间距为2.20m，其中，中梁预制宽度为1.60m，边梁预制宽度为1.70m，翼板及横隔板间湿接缝宽0.60m。

7.3 主梁横隔板间距

各种跨径均为a n×5m a，a、n值随跨径不同而异。当L=25m时，a=4.40m，n=3；当L=40m时，a=4.25m，n=6。

横隔板间采用现浇湿接缝连接形式，以保证梁的整体性。

7.4 支座

采用GJZ板式橡胶支座和GJZF4聚四氟乙烯滑板式橡胶支座，其技术条件必须符合JT/T 4－2004的规定。

......

相关图片：

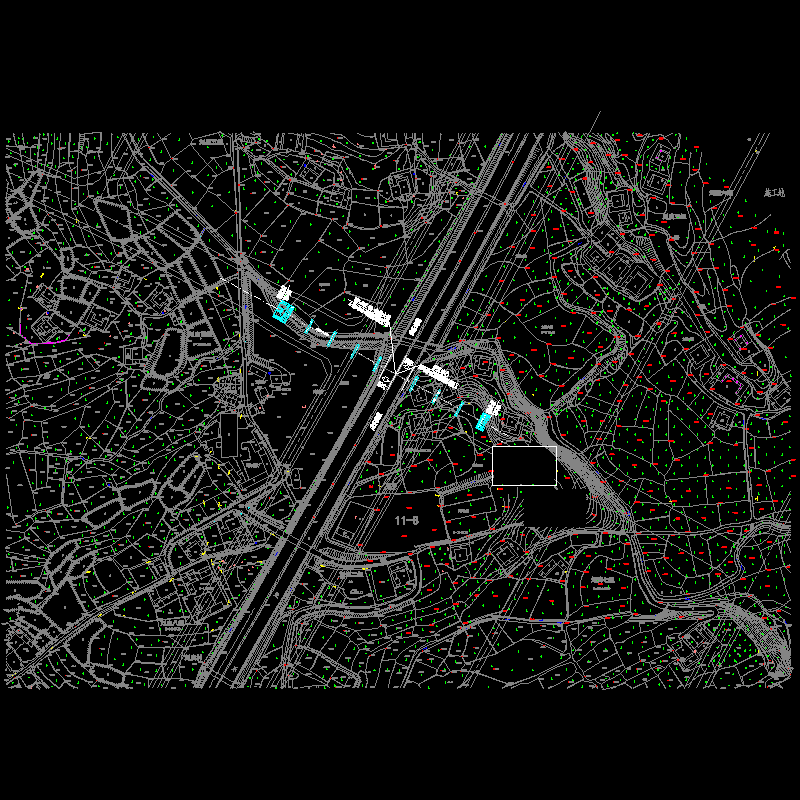

桥位平面图

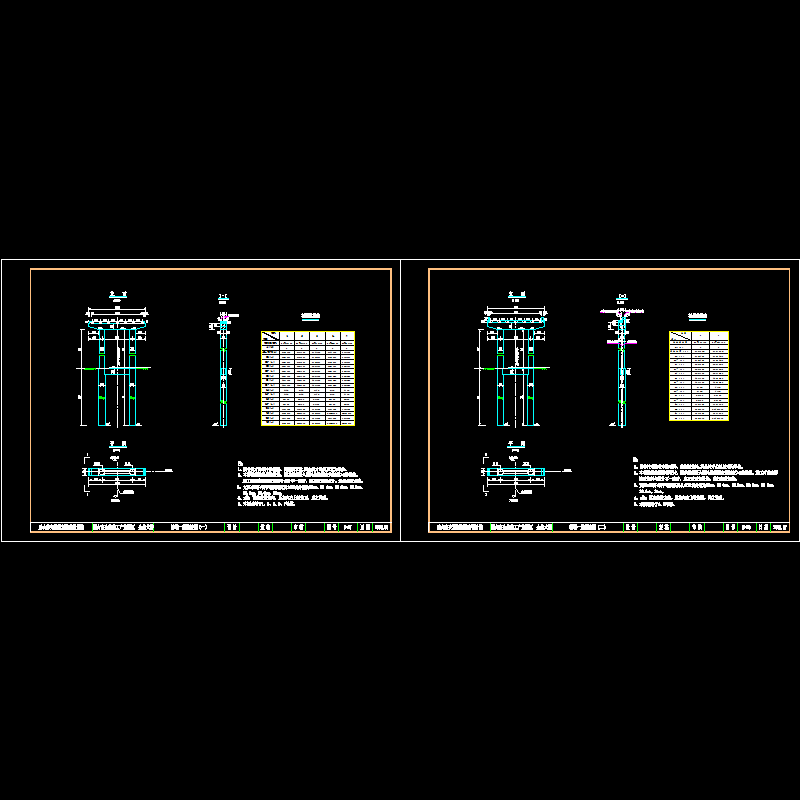

桥墩一般构造图

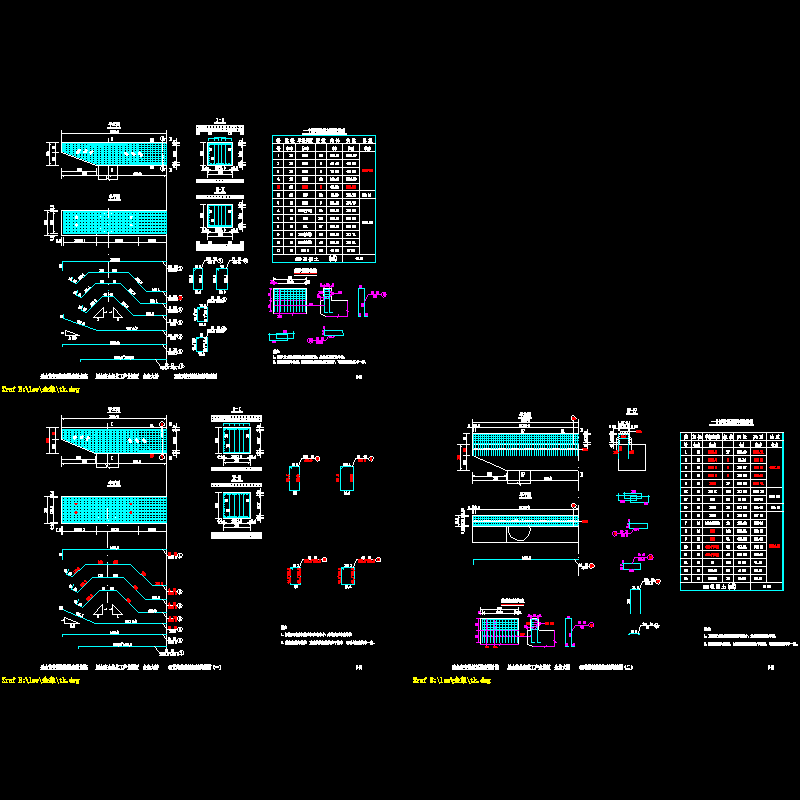

盖梁钢筋构造图

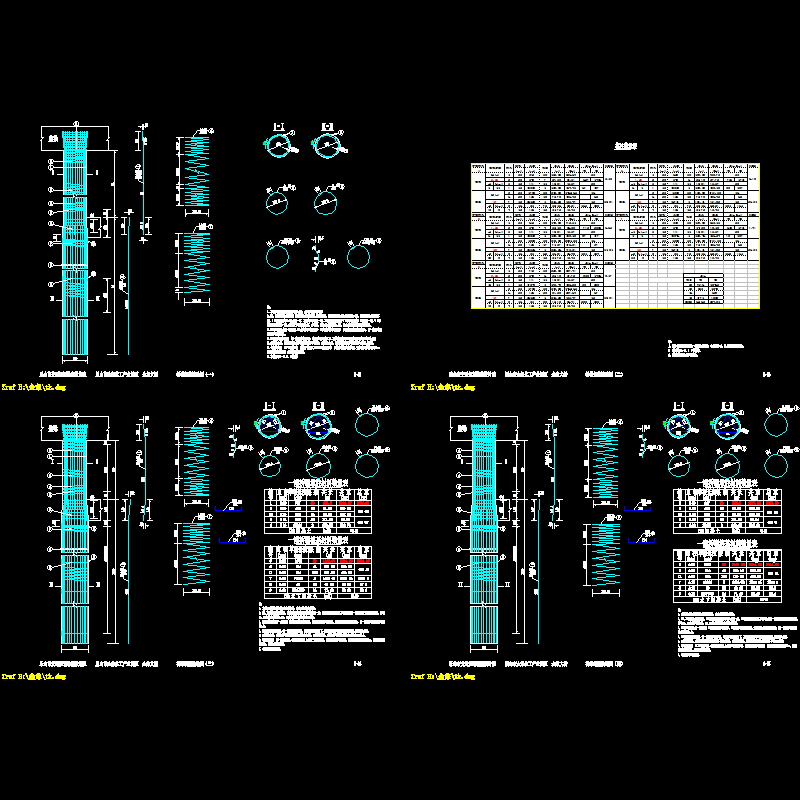

桩柱钢筋构造图

系梁钢筋图

桥台一般构造图

01 金象大桥桥位平面图.dwg

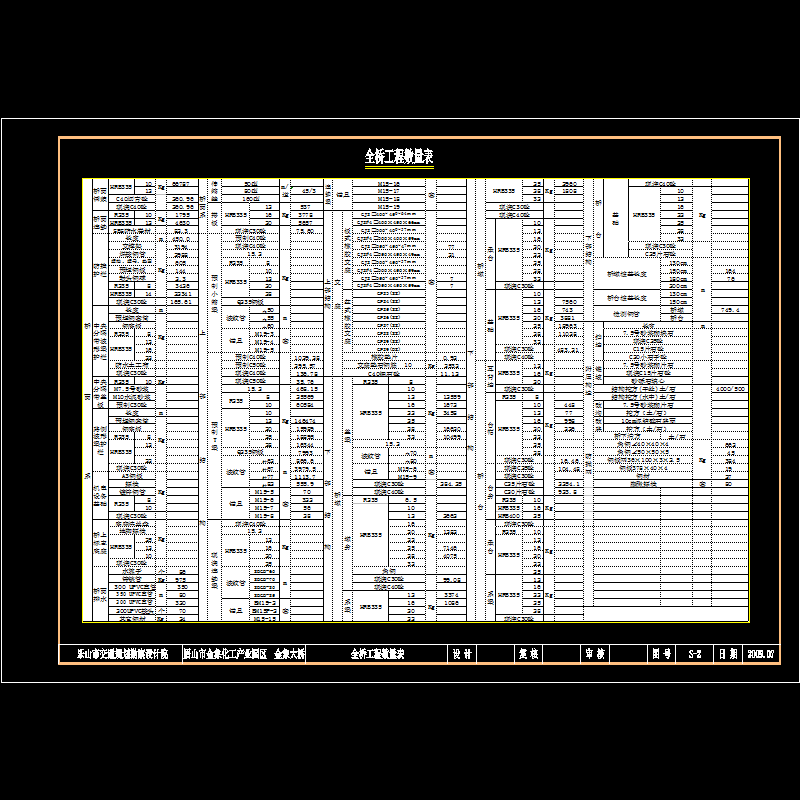

02 工程数量表.dwg

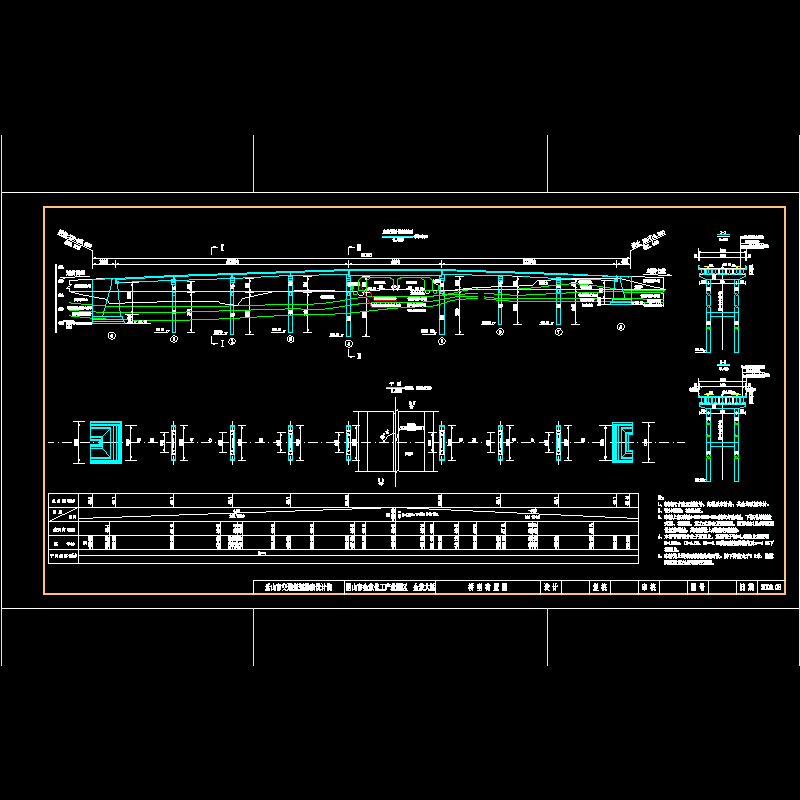

03 布置图.dwg

27-28 桥墩构造图.dwg

29-31 盖梁钢筋构造图.dwg

32-35 桩柱钢筋构造图g.dwg

36 系梁钢筋图1.dwg

37 系梁钢筋图2.dwg

38-39 桥台一般构造图.dwg

40 重力台台帽.dwg

41、43 支座垫石.dwg

44支座调平.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
