铁路路基挂网喷浆设计CAD大样图(伸缩缝)(dwg)

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

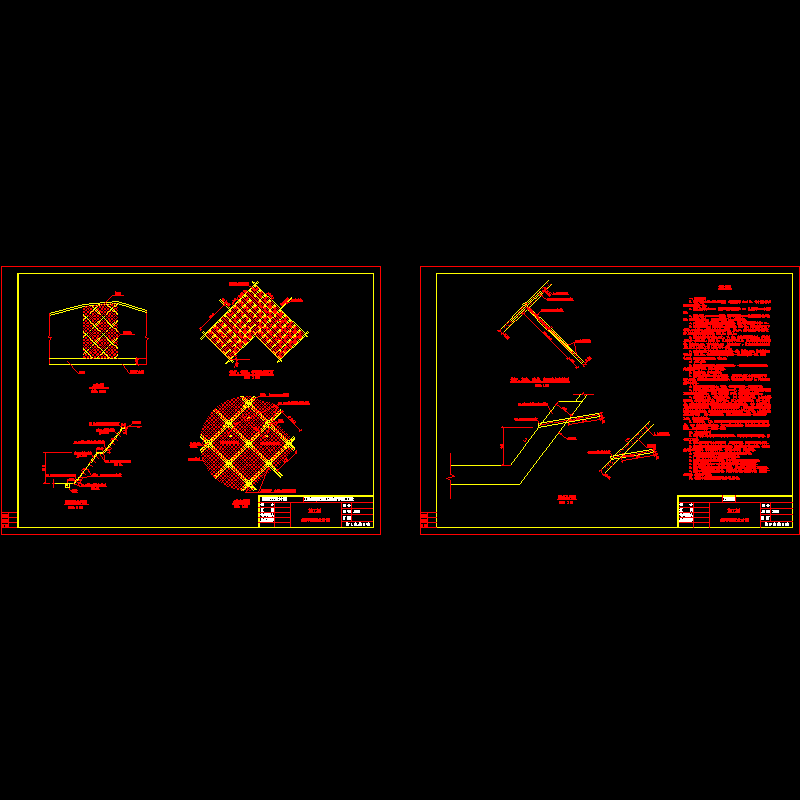

附件详情

• 泄水孔详图
• 锚杆、框条、砂浆、岩层结点大样图
• 正视图
• 锚杆、框条、伸缩缝布置图
• 横断面大样图
• A点大样图

附件详情

1、锚杆采用φ18mmHRB335钢筋，锚固深度2.0～4.0m，每个预制铁丝网框架上布置一根。
2、锚孔孔径为φ50mm，孔深比锚固深度深0.2m，孔内灌注M30水泥砂浆。
3、框条采用φ6mmHPB235钢筋；铁丝网采用φ2mm的普通镀锌铁丝编制，网眼间距为20cm；绑扎铁丝采用φ1mm普通铁丝。
4、对岩层较破碎地段须加设随机锚杆，锚杆锚固深度不小于4.0m。
5、路堑坡面喷1:4（体积比）水泥砂浆，厚0.08m。挂网喷浆护坡下部设1.0m高的M7.5水泥砂浆砌片石护裙，厚0.3m；挂网喷浆护坡顶部设M7.5水泥砂浆砌片石帽石，宽1.0m，厚0.3m。
6、挂网喷浆护坡每隔2.0m上、下、左、右交错设置泄水孔，护裙裙脚处设一排泄水孔，间距2.0m，孔口高出平台0.6m。泄水孔采用软式透水管，管径为0.05m，嵌入岩层0.5m，上倾角为10°，软式透水管进水侧采用0.3×0.3m的土工布（400g/m2）包裹。
7、沿框条延伸方向每隔10m设伸缩缝一道，缝宽0.02m，缝内填塞沥青木条，深0.08m。护裙沿线路方向每隔10～20m设伸缩缝一道，缝宽0.02m，缝内填塞沥青麻筋，深0.3m。
……共计2张，设计于2005年

泄水孔详图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
