铁路路基电缆槽设计通用CAD图纸8张（说明配筋大样）(钢筋混凝土)(dwg)

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计说明
• 通信手孔盖板(无电力电缆槽）数量表（每块）
• 通信手孔盖板配筋图(无电力电缆槽）
• 钢筋大样图
• 通信手孔配筋图(无电力电缆槽）
• 通信手孔盖板配筋图(有电力电缆槽）
• 通信手孔配筋图(有电力电缆槽）
• 通信手孔（有电力电缆槽）数量表（每节）
• 通信手孔俯视图(有电力电缆槽）
• 通信手孔俯视图(无电力电缆槽）
• 通信信号电力电缆槽配筋图
• 钢筋标准弯钩图
• 通信信号电力电缆槽数量表（每m）
• 通信信号电缆槽数量表（每m）
• 通信信号电缆槽配筋图
• 通信信号电力电缆槽盖板配筋图
• 通信信号电力电缆槽盖板钢筋大样图
• 通信信号电缆槽盖板钢筋大样图
• 通信信号电缆槽盖板配筋图

附件详情

客运专线正线两侧设置电缆槽，电缆槽统一沿接触网立柱外侧布设在路基面上。电缆槽采用C25钢筋混凝土预制，于路基成形后切槽埋设。埋设过轨设备时回填应保证路基强度。电力电缆槽与通信信号电缆槽之间设置50mm厚隔板，通信与信号电缆间每0.5米设置1根φ8钢筋隔断。电缆槽壁厚80mm，其上设置C25钢筋混凝土盖板。
通信手孔采用C25钢筋混凝土预制，其上设置C25钢筋混凝土盖板。手孔设置里程可根据实际情况（如躲避接触网立柱）在±10米误差范围内调整。通信电缆过轨每处预埋4根φ80mm钢管，表层喷塑，内穿φ2mm铁线并在两端各预留1米以备穿缆使用，钢管两端应与路基两侧通信电缆槽相通。预埋过轨钢管里程误差可在±10米之间。在区间GSM-R基站所在中心里程处，在路基通信电缆槽和坡脚之间需预埋6根φ80mm钢管，在两端各预留1米以备穿缆使用。埋防护钢管里程误差可在±10米之间。信号电缆槽每隔200m垂直于线路方向预埋2根Φ80涂塑钢管，其两侧分别与信号电缆槽沟通，用于电缆线路过轨及综合接地，钢管埋深800mm，两端用软布等封堵，并在其中预设两根铁丝。在中继站Φ80涂塑钢管，钢管一端伸至接入中继站的电缆槽内，另一端伸至路肩信号电缆槽槽底，两端均伸出约300mm……共计8张，设计于2006年

通信手孔配筋图(有电力电缆槽）

通信信号电力电缆槽盖板配筋图

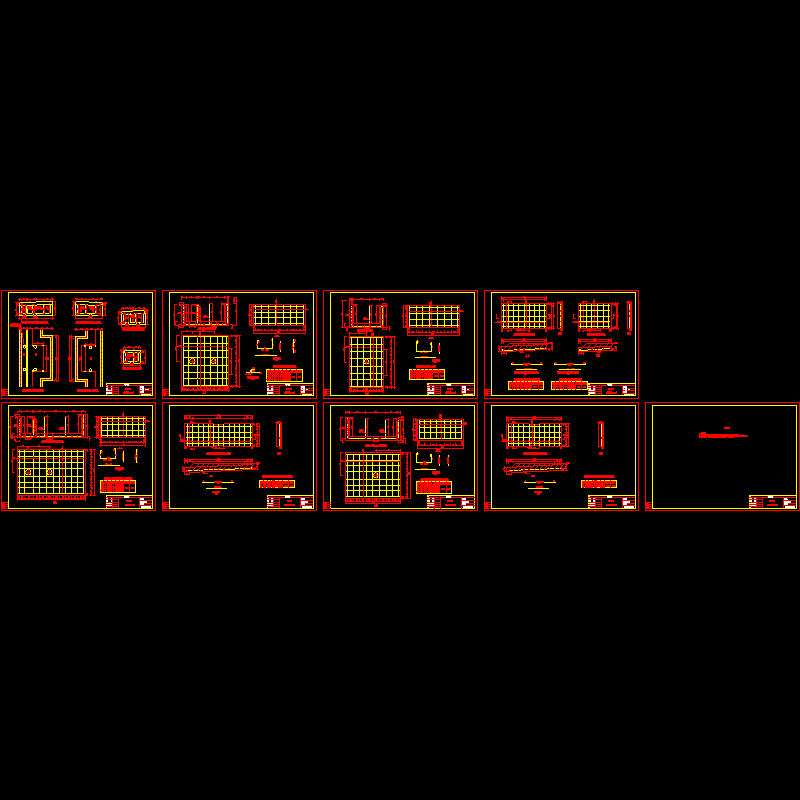

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
