知名大院设计既有铁路路基整治整修工程施工通用图纸cad及设计说明

附件详情

  • 设计说明 及工程数量表
  • 路堤拱形骨架护坡设计图10
  • 浆砌拱形骨架护坡横断面图201
  • 路堤拱型拱形骨架护坡设计图10
  • 0.6×1.0m矩形挡墙的型式
  • 拱形骨架计算
  • 骨架工程数量表
  • L型墙 设计说明
  • 钢筋混凝土L型墙设计图4
  • 护坡整修工程数量表及说明
  • 护墙横断面详图5
  • 路基翻浆冒泥整治工程
  • 基床封闭、路基面加宽及抬高设计图4
  • 基床翻浆冒泥整治横断面图13
  • 浆砌护坡工程数量表及说明
  • 浆砌护坡工程横断面图5
  • 路基下沉整治 设计说明 及工程量表
  • 旋喷桩设计图6
  • 路基下沉整治工程横断面图19
  • 路基下沉整治花管注浆设计图4
  • 钻孔注浆设计图4
  • 挂网喷混工程设计说明及工程数量表

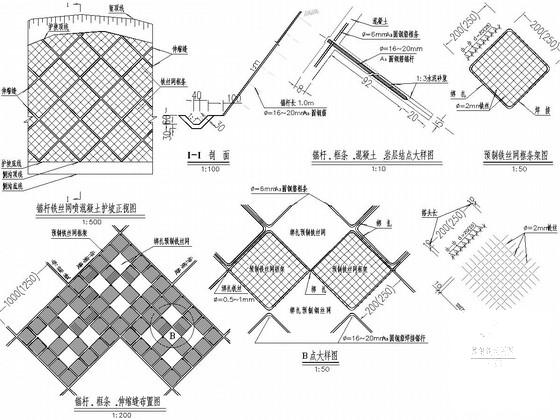

  • 锚杆铁丝网喷混凝土护坡图
  • 挂网喷混工程横断面图16
  • 挂网喷混展示图15
  • 挂网喷混纵断面图14
  • 侧沟加盖板工程设计说明
  • 侧沟加盖板统计表
  • (Ⅰ)型预制钢筋混凝土盖板设计图
  • (Ⅱ)型预制钢筋混凝土盖板设计图
  • (Ⅲ)型预制钢筋混凝土盖板设计图
  • (Ⅳ)型预制钢筋混凝土盖板设计图
  • (Ⅴ)型预制钢筋混凝土盖板设计图
  • (Ⅵ)型预制钢筋混凝土盖板设计图
  • (Ⅶ)型预制钢筋混凝土盖板设计图
  • (Ⅷ)型预制钢筋混凝土盖板设计图
  • 排水砂沟设计说明
  • 排水砂沟设计图
  • 渗水盲管位置图及断面图
  • 排水砂沟、塑料渗水盲管设计图
  • 渗水盲管技术参数
  • 增设拦石网工程数量表及说明
  • 增设拦石网工程RX-050型SNS系统配置及布设标准图
  • 增设拦石网纵断面图6

附件详情

图纸知名大院设计,含L墙防护、基床封闭整治、路基下沉整治、喷锚防护、护坡整修、浆砌拱形骨架护坡、增设拦石网整治、砂沟设计、渗水盲管布置等。节点清晰,推荐学习参考。
拱型骨架净距宽×高=4m×3m,拱部骨架截面为L型,宽0.5m,主骨架截面为U型,宽0.6m,主骨架嵌入路堤边坡深0.5m,拱骨架嵌入路堤边坡深0.5m,外露截水槽0.1m,宽0.1m。骨架以M7.5水泥砂浆砌片石砌筑,截水槽部分采用C15素混凝土预制块砌筑,尺寸为0.3m(长)×0.25m(宽)×0.1m(厚)。镶边上沿线路方向每隔2.0m设泄水孔一个,采用PVC管,管径为0.1m,坡度为4%,PVC管进水侧采用0.3×0.3m的透水土工布(400g/m2/)包裹。路肩宽度满足设计要求时采用普通护肩镶边,镶边斜长0.6m,路肩宽度不满足设计要求时,采用矩形护肩墙镶边时,尺寸为1.0×0.6m,M7.5浆砌片石砌筑。边坡斜长大于10m时,沿坡面向上每隔5~6m在肋柱上设置一道耳墙,耳墙底宽1.0m。每3~4个拱设一道伸缩缝,缝宽0.02m,缝内填塞沥青麻筋,深0.2m。为便于养护,在适当位置设宽0.6m,厚0.5m的M7.5水泥砂浆砌片石踏步。拱型骨架内种紫穗槐,间距0.6m,梅花型布置,每坑两棵。
……
当既有线路基下沉、路基面宽度不满足设计要求或路肩宽度不足时,于路肩外设置L型墙可
有效的抬高路基面、加宽路基面及路肩宽度,使之满足设计要求。L型墙采用C20钢筋混凝土预制,每块长0.5m。既有路基翻浆冒泥技术措施,当路基面不抬高时,挖除道床,将既有路基面做出路拱,路拱上部铺0.2m厚中粗砂, 中粗砂中间夹铺一层复合防排水板做封闭层。于既有路肩排水板顶面铺设C15矩形素混凝土预制块以有效保护复合防排水板,预制块高0.25m,宽0.3m,长0.5m,预制块底部中间设置半径为50mm的泄水孔……路基下沉整治设计适用于沉降较严重的路堤地段,一般沉降量大于50cm~80cm。旋喷桩加固适用于路堤断面为标准路堤形式,且路堤边坡无影响旋喷桩施工的构筑物。 排水砂沟适用于路堑基床下沉及基床翻浆冒泥地段基床排水处理。塑料渗水盲管适用于路堤下沉地段基床排水处理。
……
共计356张,

拱型骨架设计图

水泥搅拌桩设计图

路桥路涵过渡段设计图

支撑渗沟设计图

钢筋混凝土L型墙设计图

(Ⅷ)型预制钢筋混凝土盖板设计图

RX-050型SNS系统配置及布设标准图

基床封闭、路基面加宽及抬高设计图

旋喷桩设计图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 铁路路基整治整修施工图 - 1
    铁路路基整治整修施工图 - 1
  • 铁路路基整治整修施工图 - 2
    铁路路基整治整修施工图 - 2
  • 铁路路基整治整修施工图 - 3
    铁路路基整治整修施工图 - 3
  • 铁路路基整治整修施工图 - 4
    铁路路基整治整修施工图 - 4
  • 铁路路基整治整修施工图 - 5
    铁路路基整治整修施工图 - 5
  • 铁路路基整治整修施工图 - 6
    铁路路基整治整修施工图 - 6
  • 铁路路基整治整修施工图 - 7
    铁路路基整治整修施工图 - 7
  • 铁路路基整治整修施工图 - 8
    铁路路基整治整修施工图 - 8
以上是部分截图,请下载附件后查看完整高清内容
