高速铁路路基临时锚喷支护设计通用CAD图纸(平面布置图)(dwg)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• Ⅰ-Ⅰ剖面图
• 单根土钉详图
• 土钉及泄水孔 平面布置图
• 土钉及钢筋网平面布置图
• 横断面图
• 井字支架详图
• 单孔土钉材料用量表
• 土钉支架详图

附件详情

1、坡面开挖后应立即进行锚喷，土钉间距2.0m，正方形布置，土钉垂直于坡面，局部不平整处应加密土钉。
2、土钉采用φ32HRB335钢筋，土钉锚入深度4.0m，成孔直径0.1m，成孔深度4.5m，孔内灌注M30水泥砂浆固定土钉。钢筋网采用φ6HPB235钢筋，网格间距0.2m，坡面上下段钢筋网搭接长度应大于0.3m。土钉与钢筋网通过φ16HPB235钢筋井字支架焊接，土钉钢筋定位支架采用φ8HPB235钢筋。
3、坡面喷射C20混凝土，分两次喷射，总厚度为0.1m，喷射厚度要均匀，不得使钢筋网和土钉头外露。泄水孔按每隔2m上下左右交错布置，边坡如有地下水出露，增设泄水孔将地下水引出，泄水孔采用φ0.05mPVC管。PVC管进水口以0.2×0.2m土工布（400g/m）包裹。PVC管伸入坡面及露出面层各0.05m。
……共计1张，设计于2010年

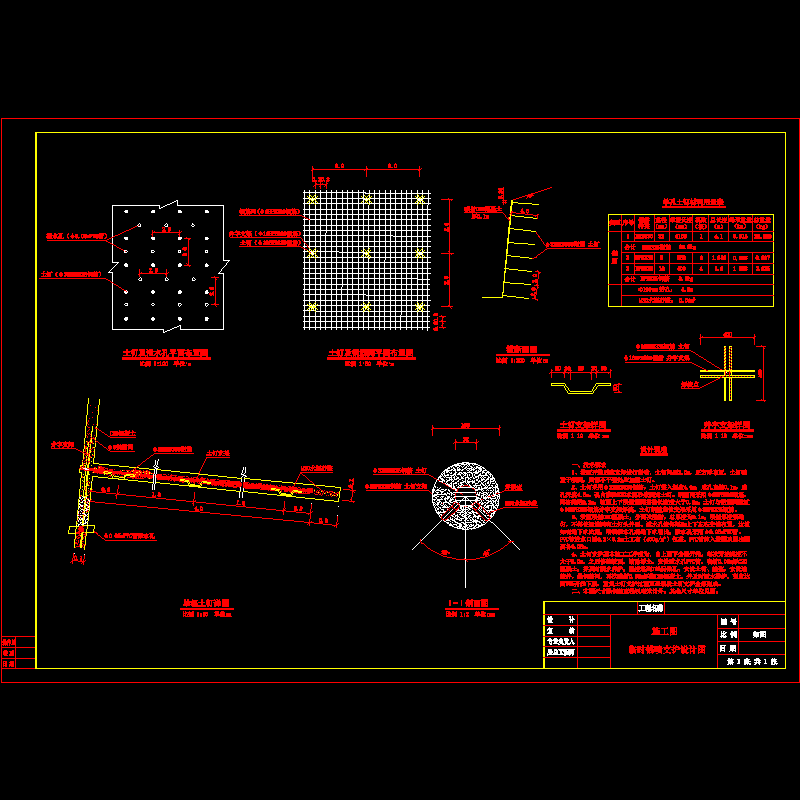

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
