高速铁路制梁场成套CAD设计图纸.dwg

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

根据地勘报告可知，梁场地貌单元属山前冲洪积倾斜平原，地形东高西低、北高南低，局部呈台阶状，地面标高一般在129.85～133.72m，最大高差为3.87m。勘察期间地下水水位埋深7.50～8.00m。地质分层如下： 　　第1层为粉质粘土：黄褐色，可塑，局部硬塑。土质较均匀，含少量铁质氧化物及砂粒。切面较光滑，摇震无反应，干强度、韧性中等。该层分布普遍，厚度不均，揭露厚度一般为0.40～3.00m。地基承载力特征值是160kPa。 　　第2层为卵石：黄褐色，稍密～中密，湿～饱和。卵石成分主要为中风化花岗片麻岩，呈次棱角状～亚圆状，粒径一般2～10cm，最大20cm，充填35%左右的中粗砂和粘性土，级配较好。该层分布普遍，厚度较大，揭露厚度一般为9.20～19.20m。地基承载力特征值是350kPa。

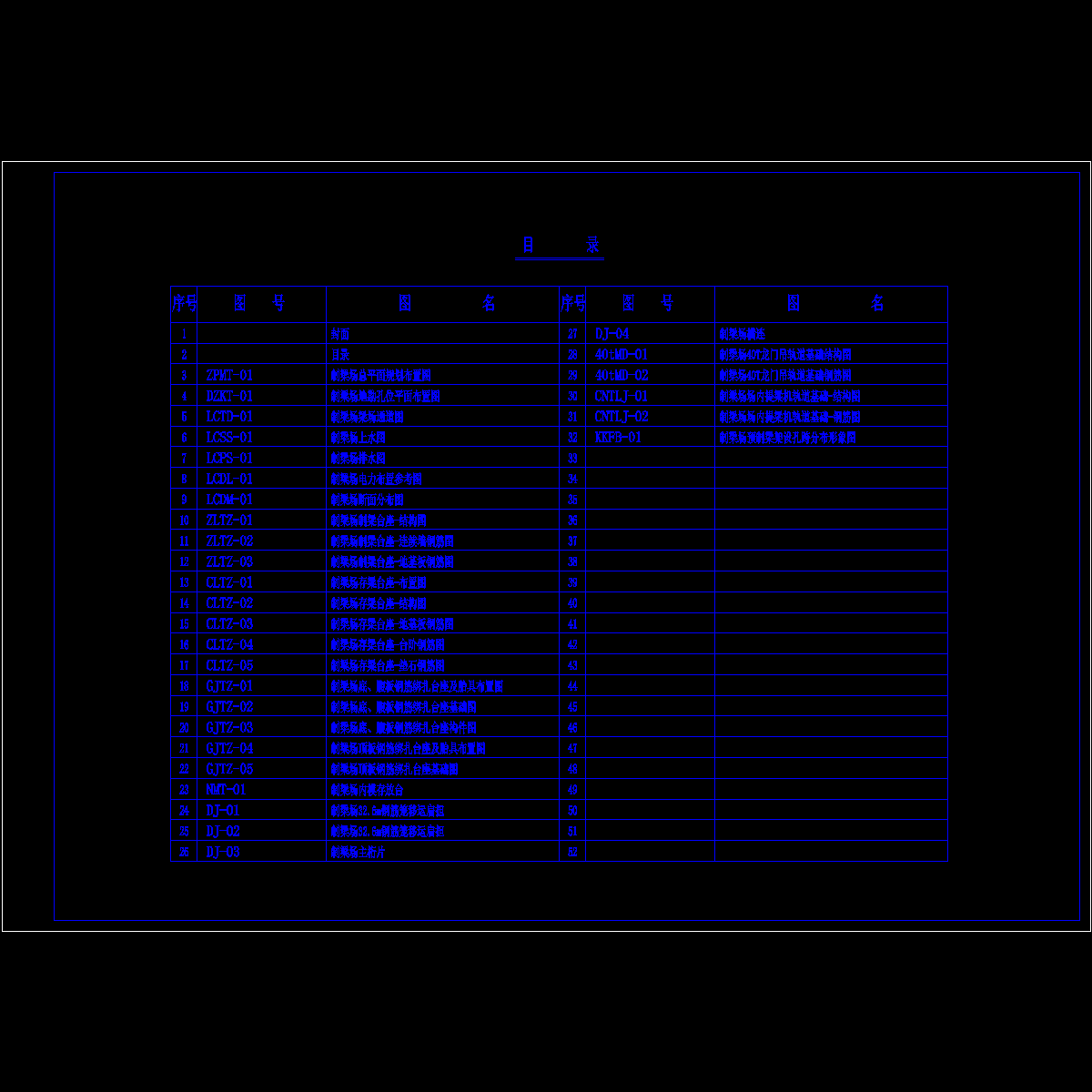

00目录.dwg

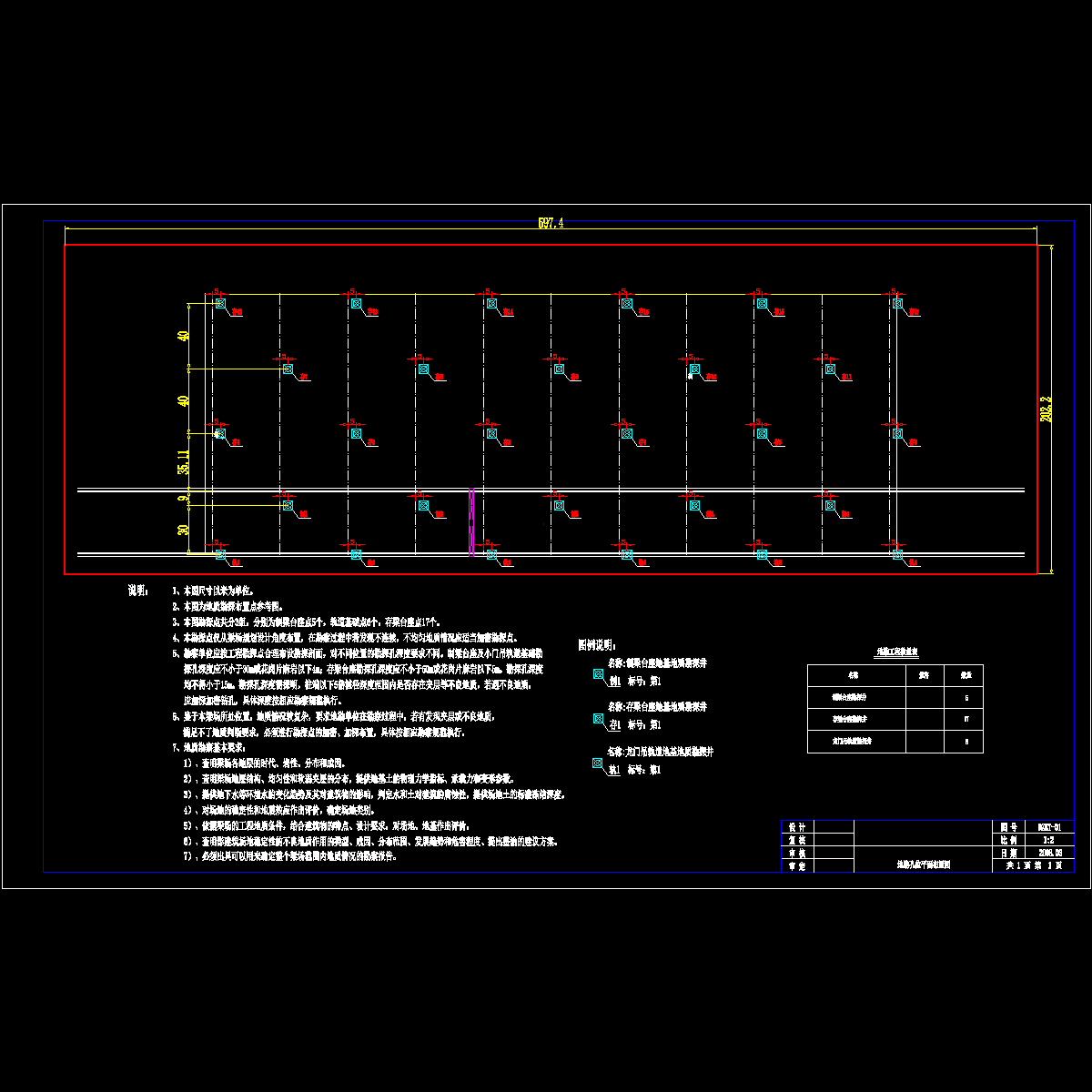

02地勘孔位平面布置图.dwg

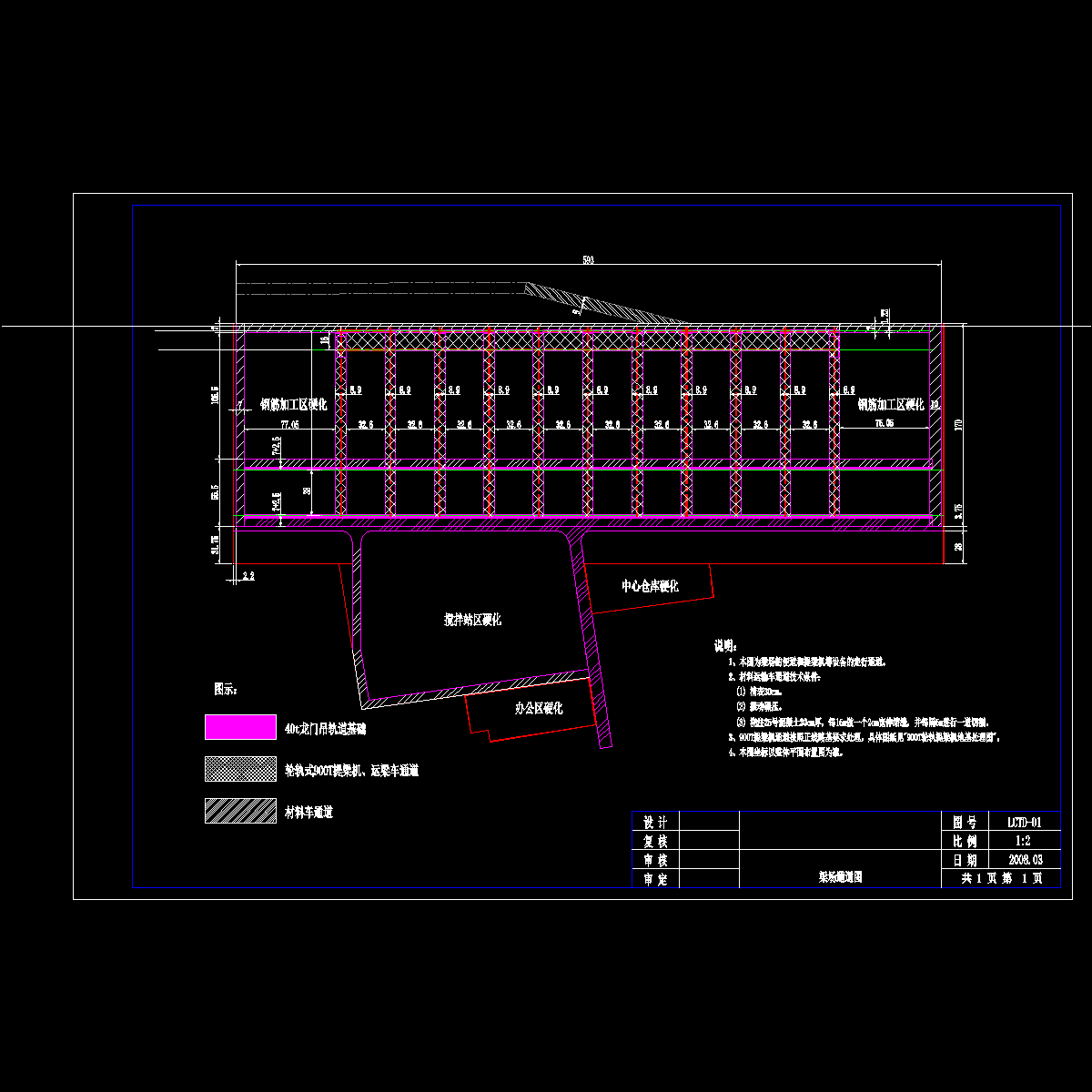

03通道图.dwg

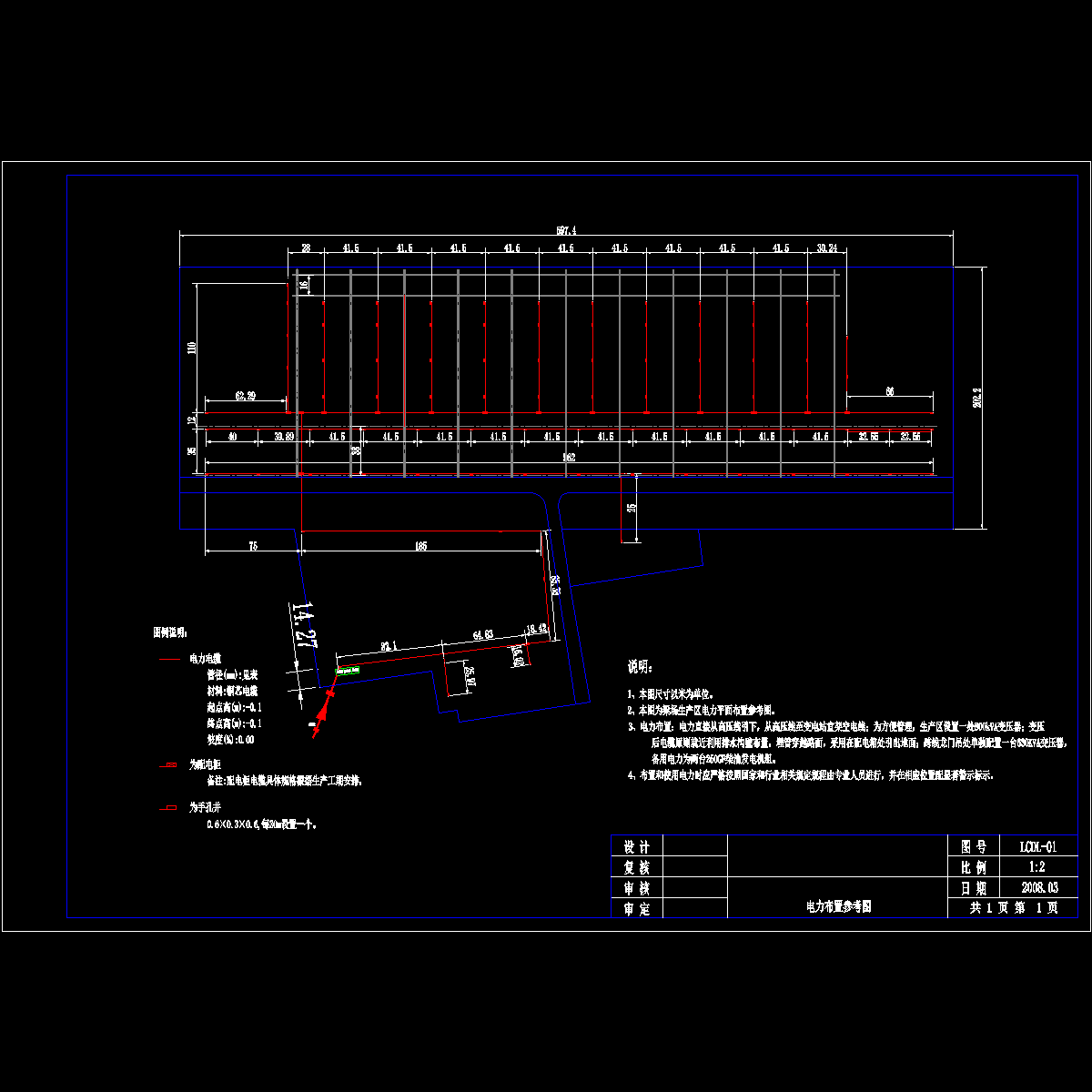

06电力线路布置图.dwg

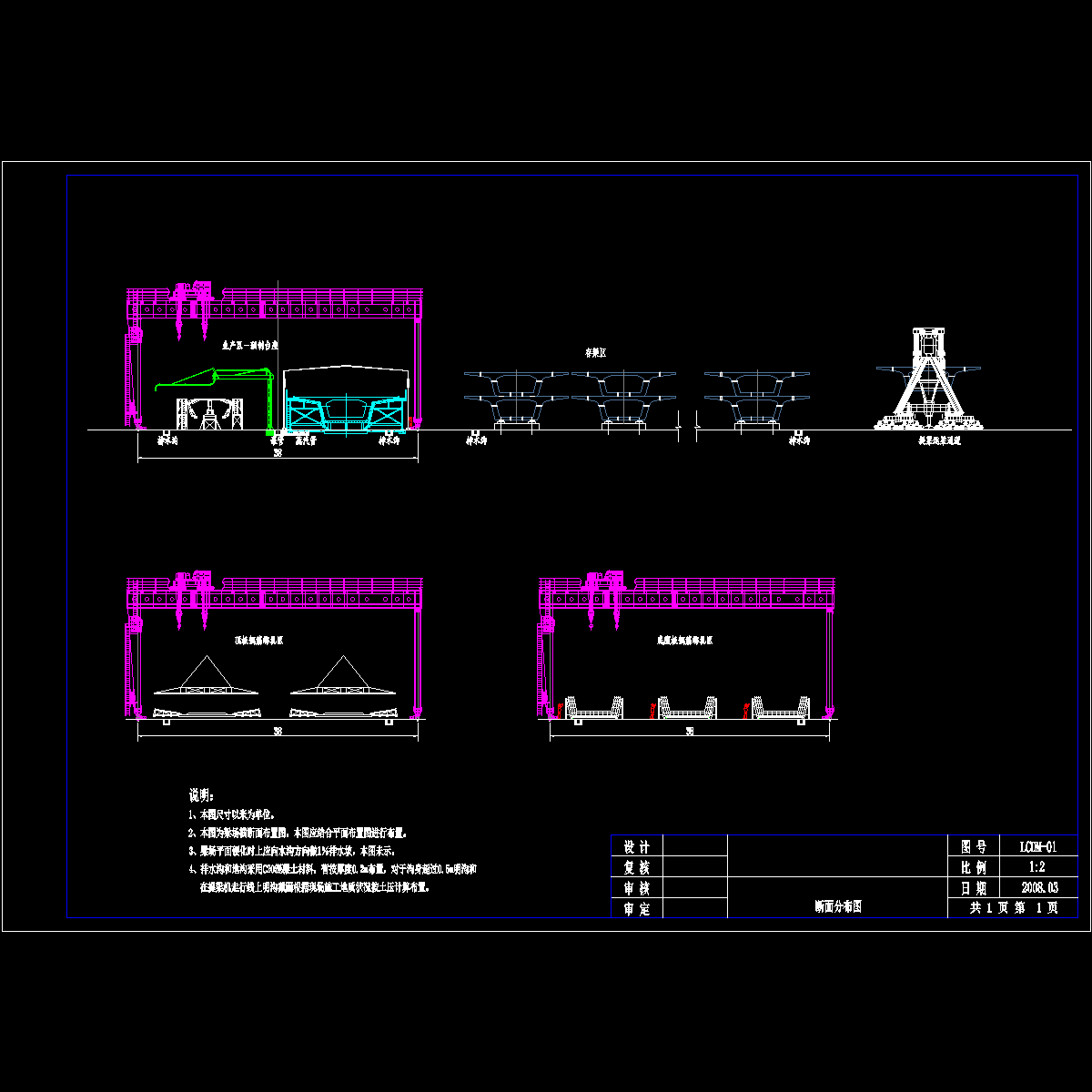

07断面分布图.dwg

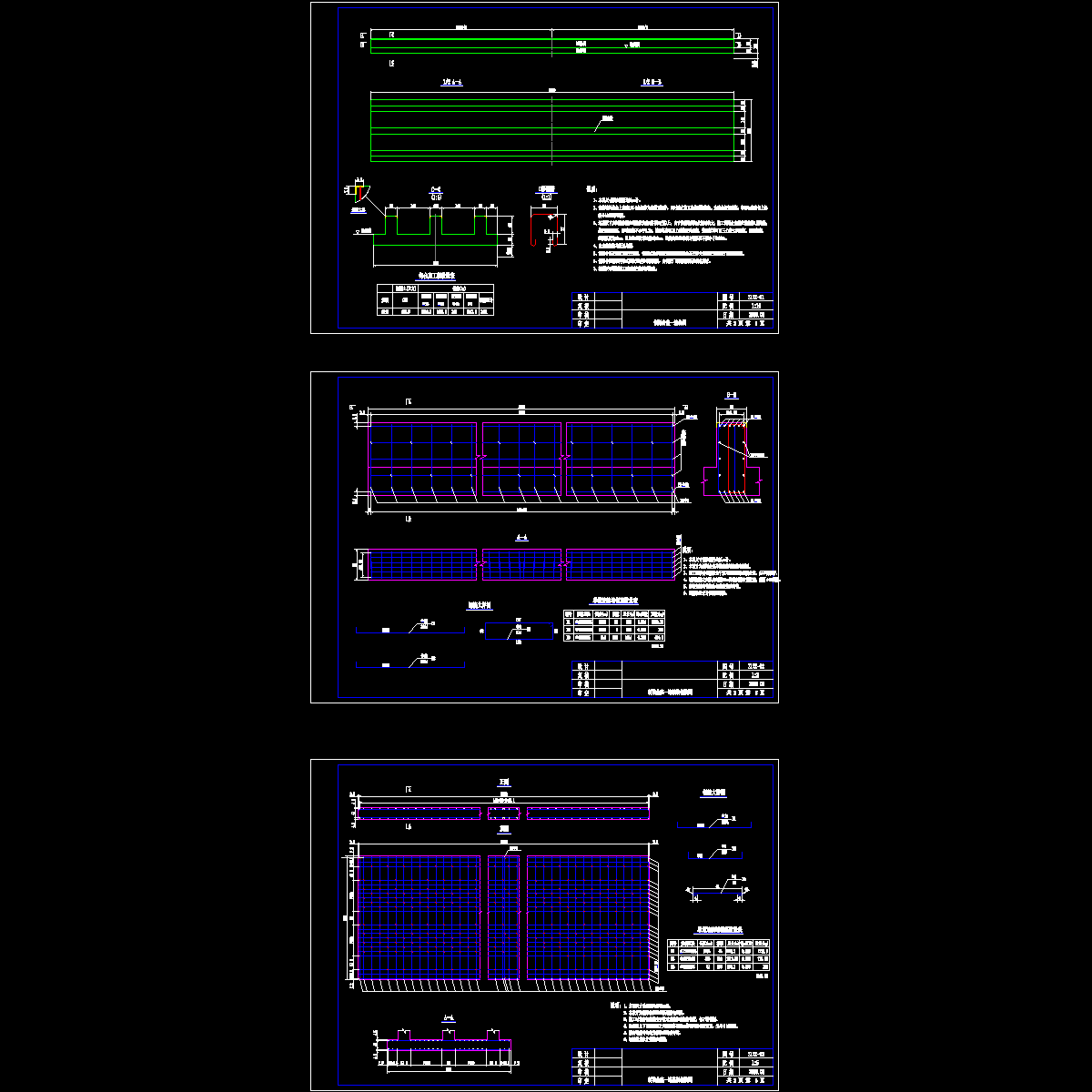

08制梁台座.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
