铁路路基侧沟设计CAD图纸3张（大样配筋）(钢筋混凝土)(dwg)

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、适用范围 　　 1、A型矩形盖板侧沟适用于基床表层换填地段。 　　 2、B型矩形盖板侧沟适用于基床表层换填且基床表层以下换填1.0m（0.5m）厚二八灰土地段。 　　 3、C型矩形盖板侧沟适用于基床表层不换填地段。 　　 4、D型盖板侧沟适用于基床表层换填且基床表层以下换填1.0m（0.5m）厚二八灰土的路堤式路堑地段。 　　 5、E型盖板侧沟适用于基床表层换填的路堤式路堑地段。 　　 6、F型盖板侧沟适用于基床不换填的路堤式路堑地段。 　　二、技术要求 　　 1、矩形盖板侧沟采用M7.5水泥砂浆砌片石砌筑。 　　 2、矩形盖板侧沟靠路肩一侧基床表层底面处沿线路方向每隔2m设泄水孔一个，路堤式路堑地段于护肩上沿线路方向每隔2m设泄水孔一个，泄水孔采用PVC管，管径为0.1m，坡度为4%，PVC管进水侧采用0.3×0.3m的土工布（400g/m2）包裹。 　　 3、矩形盖板侧沟盖板采用C20钢筋混凝土预制，尺寸0.7m×0.4m×0.08m、0.8m×0.4m×0.08m，和1.0m×0.4m×0.10m。 　　 4、侧沟顶部采用M10水泥砂浆抹面，厚0.01m。 　　 5、侧沟沿线路方向每隔15m～20m设一道伸缩缝，缝宽0.02m，缝内填塞沥青麻筋,深0.4m。 　　……共计3张，设计于2006年

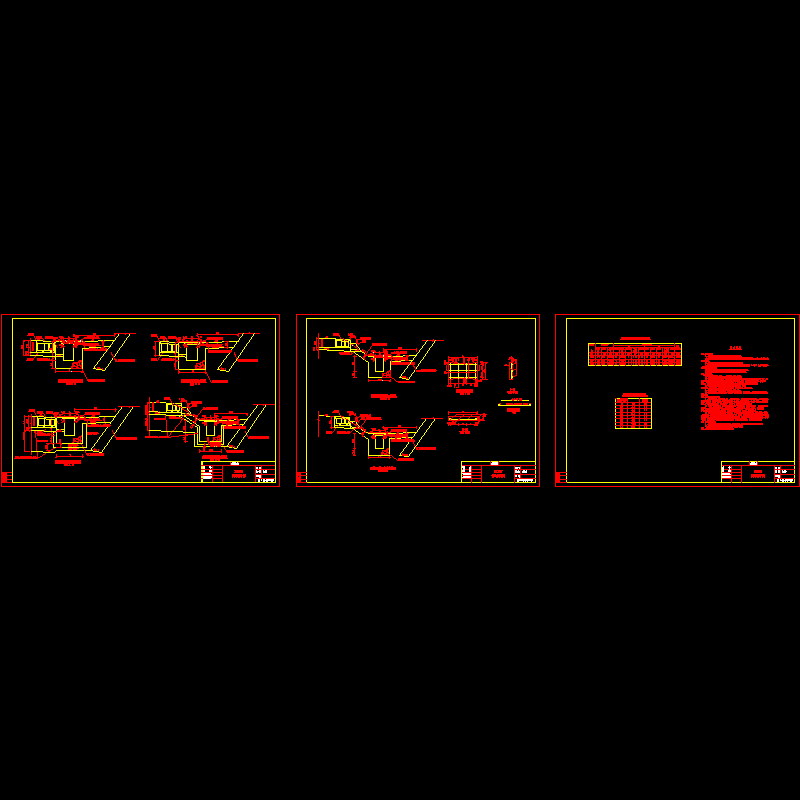

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
