[CAD]铁路站场路基防护绿化设计16张.dwg

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 路基绿化设计说明
• 灌草护坡设计图2
• 人字型截水骨架内灌草护坡设计图2
• 喷混植生设计图3
• 锚杆（索）框架梁内灌草护坡设计图2
• 锚杆（索）框架梁内植生袋灌草护坡设计图2
• 有支挡工程墙顶平台绿化设计图
• 站场线路绿化林设计图4

附件详情

铁路站场路基绿化设计内容包括站场路基边坡绿化、站场线路绿化林区域绿化。根据路基边坡高度及工程防护要求，分别采取灌草护坡、骨架内灌草护坡、植生袋灌草护坡、喷混植生等绿色防护措施。有支挡工程墙顶平台增设绿化槽，槽内回填种植土栽植1排花灌木、1排小灌木、撒播草籽，其中花灌木、小灌木栽植间距均为1m。路堤边坡线路绿化林采用栽植“1排乔木或大型花灌木 1排花灌木”的方式进行绿化建植，路堑边坡线路绿化林采用栽植“4排花灌木”的方式进行绿化建植。其中，乔木或大型花灌木栽植间距为4m，花灌木栽植间距为1m。当线路绿化林区域宽度不能满足设计图中植物栽植形式及排数，或距线路外轨距离不能满足规定的乔木栽植要求时，在保证该区域绿化景观整体效果的前提下，可适当调整部分段落的 植物种植 形式及排数。
……
共计16张，设计于2015年

锚杆（索）框架梁内植生袋灌草护坡设计图

人字型截水骨架内灌草护坡设计图

边坡绿色防护措施一览表

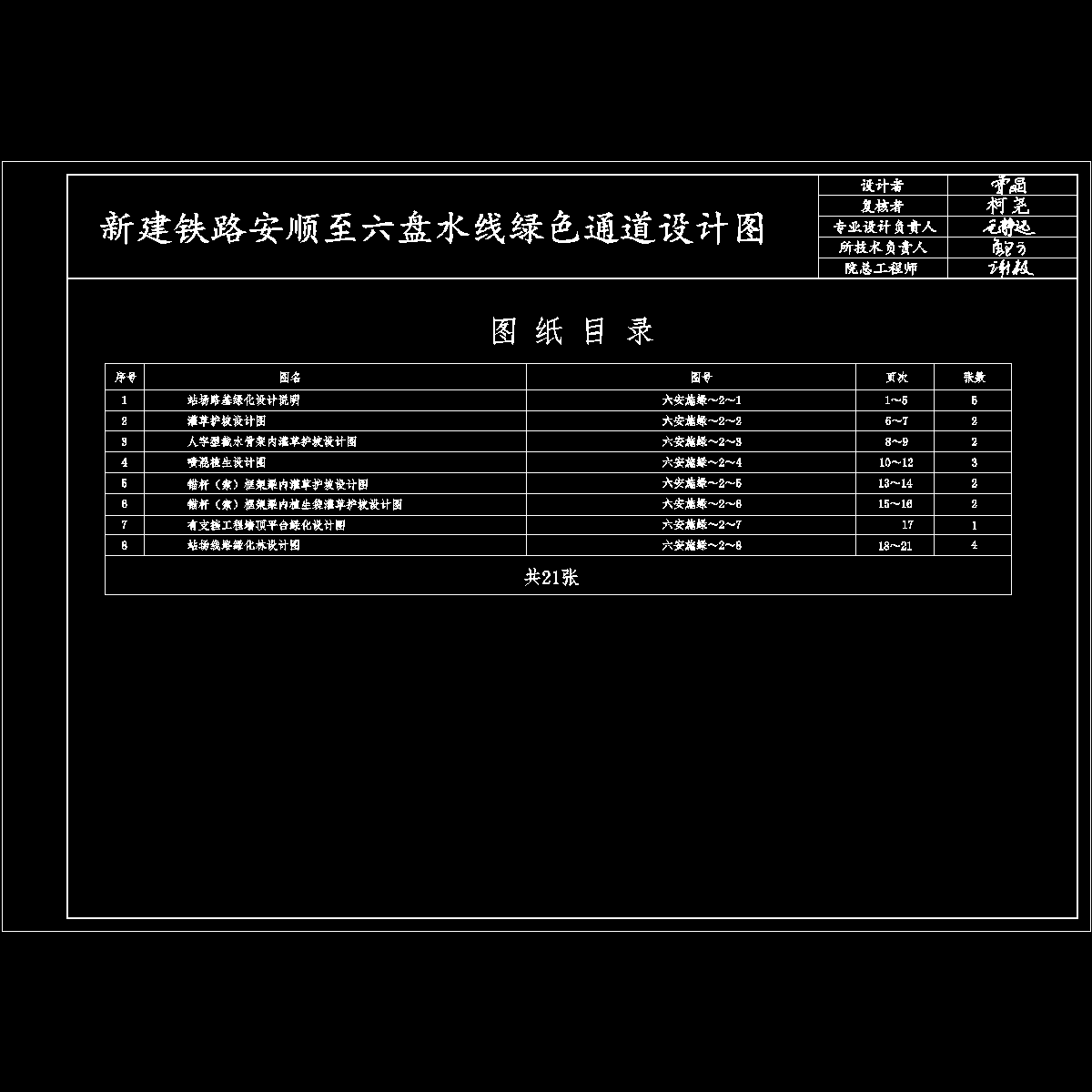

00目录.dwg

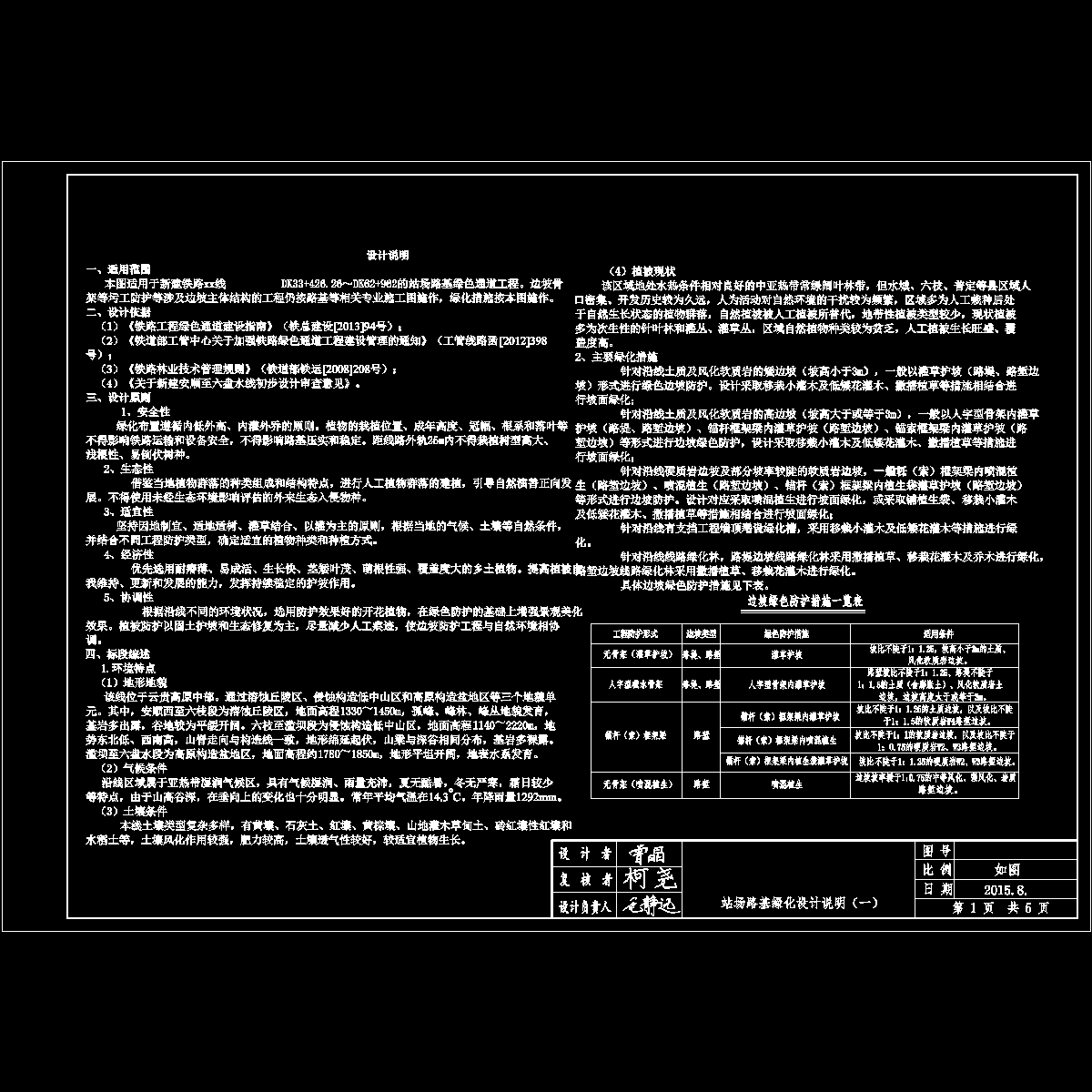

2-1站场路基绿化设计说明（一）.dwg

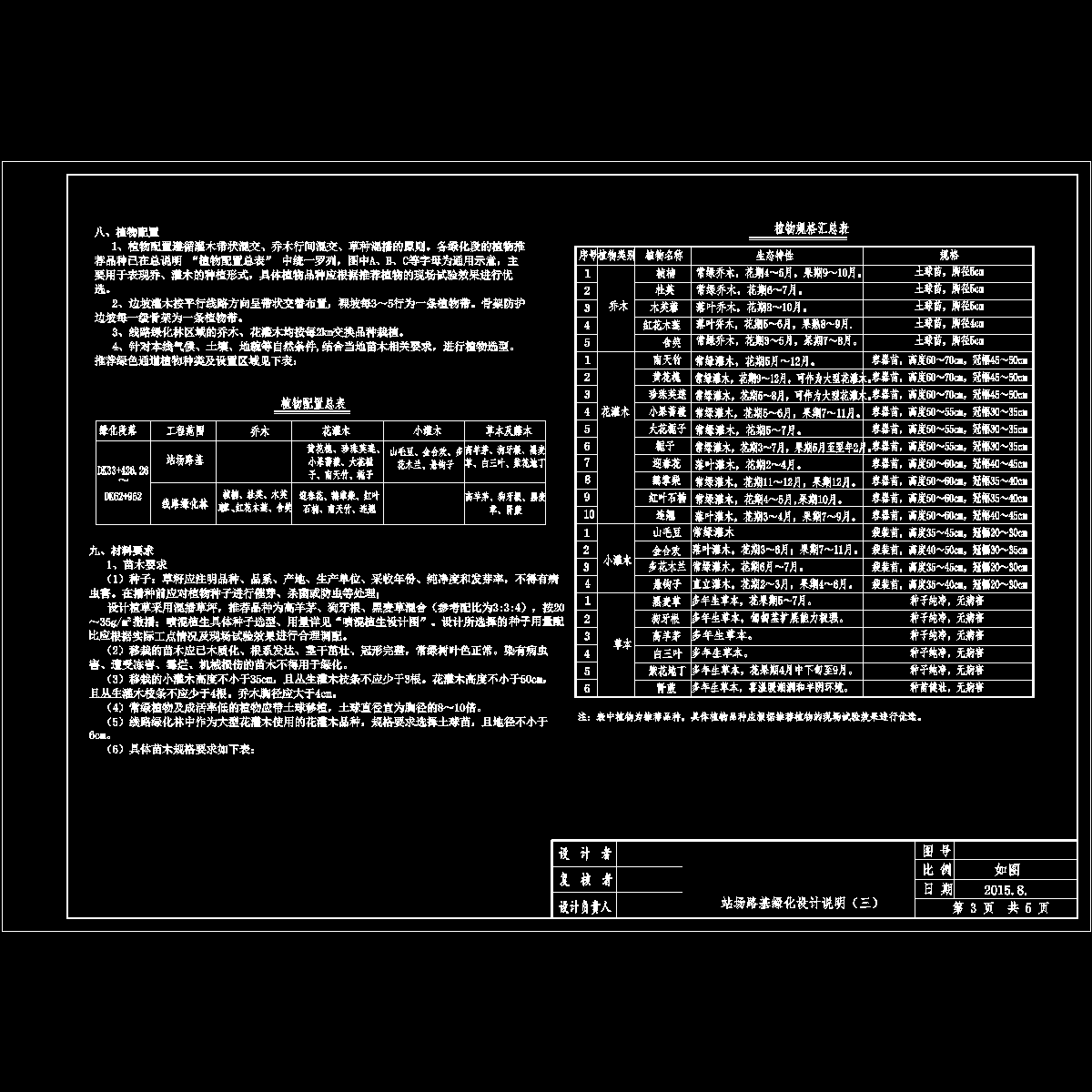

2-1站场路基绿化设计说明（三）.dwg

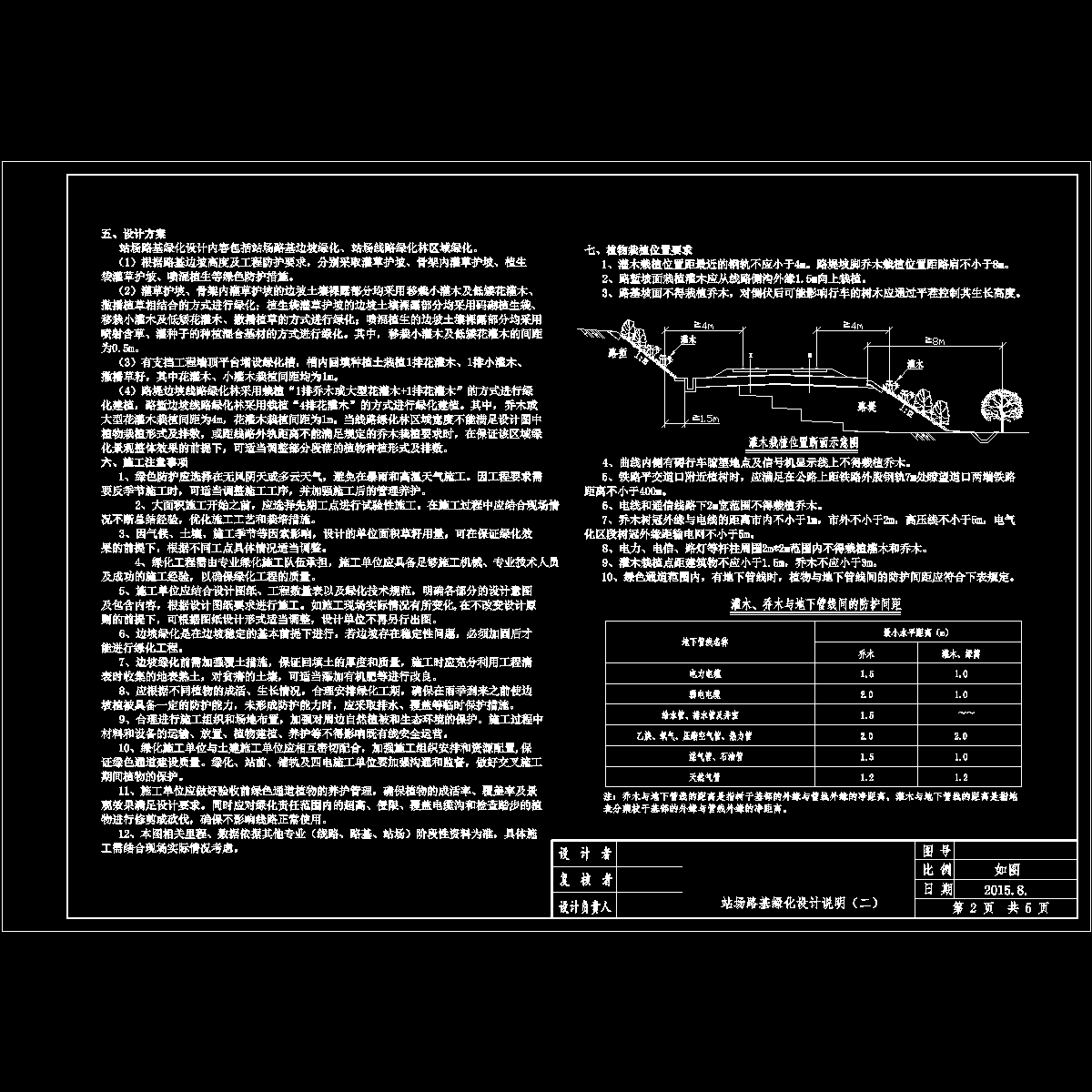

2-1站场路基绿化设计说明（二）.dwg

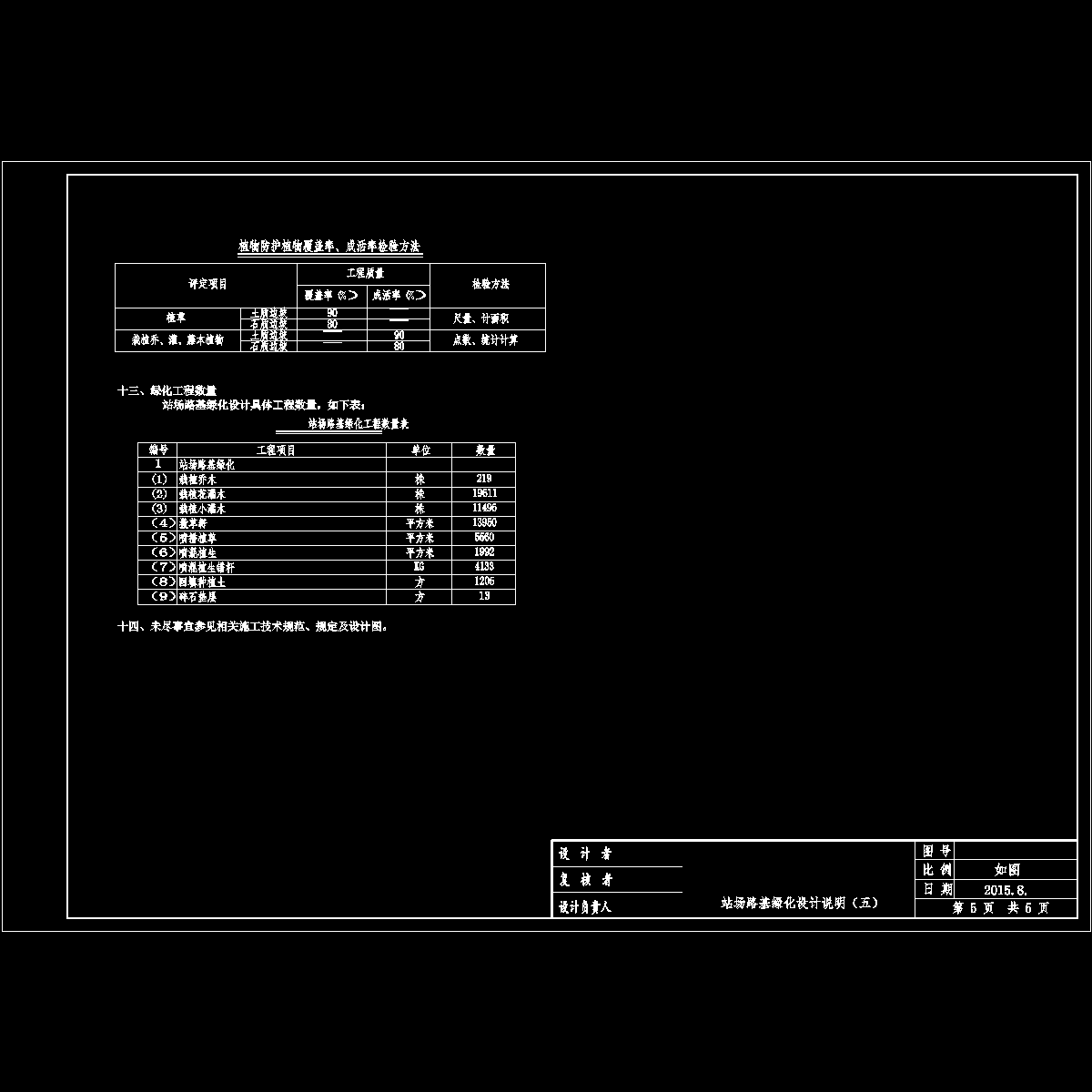

2-1站场路基绿化设计说明（五）.dwg

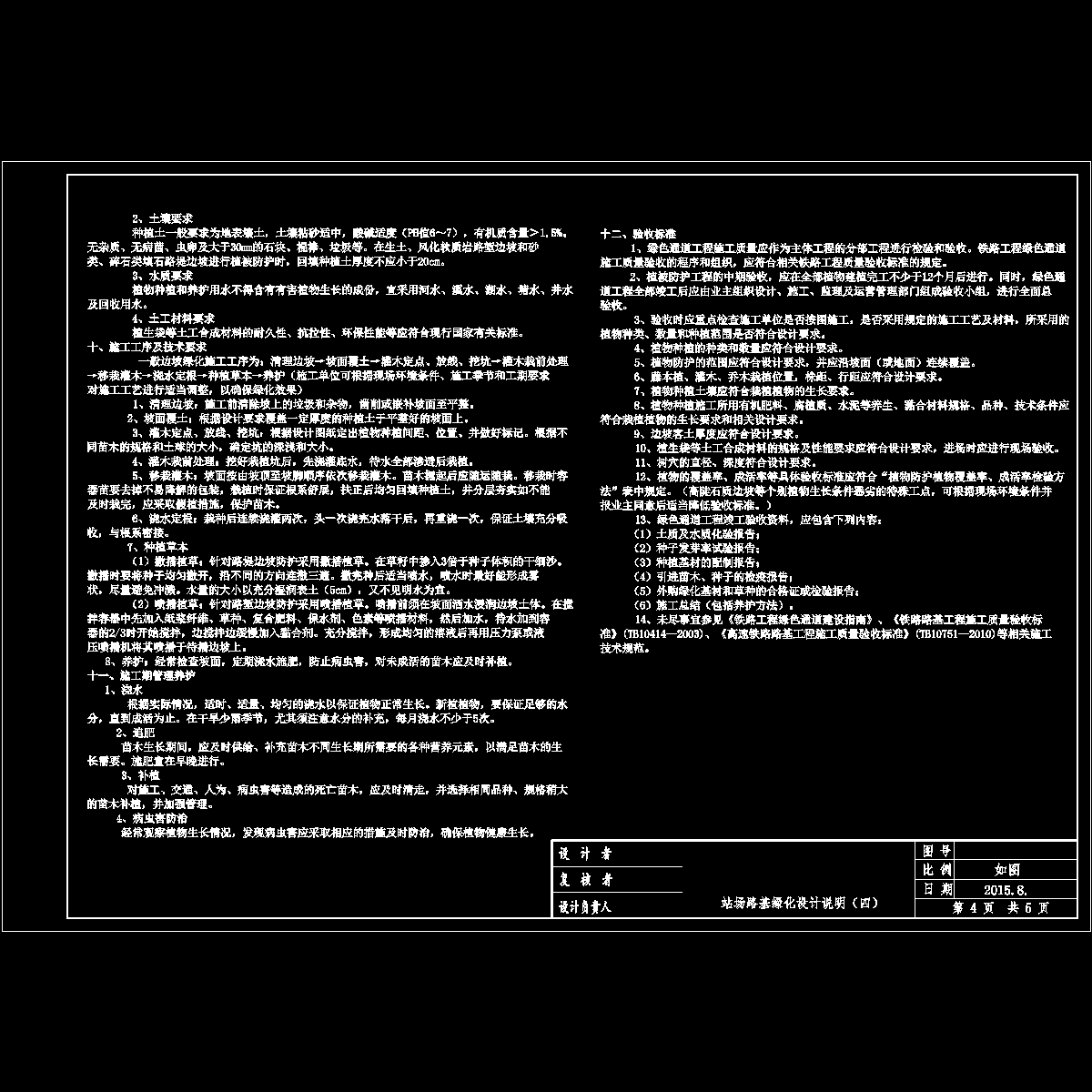

2-1站场路基绿化设计说明（四）.dwg

2-2灌草护坡设计图（一）.dwg

2-2灌草护坡设计图（二）.dwg

2-3人字型截水骨架内灌草护坡设计图（一）.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
