4层小型医院空调制冷系统设计CAD施工图纸（风冷模块式冷热水机组）(dwg)

ttyyuukl1

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：医疗
• 图纸设计深度：施工图
• 参考图纸：7张
• 设计内容：空调
• 冷热源：电动压缩式冷水机组
• 项目地址：河南

附件详情

一、项目概要：
该项目为医院，占地面积:950m2, 总建筑面积:3800m2，地上4层.....
二、冷热源：
冷源选用风冷模块式冷热水机组...
三、空调系统：
1.采用风机盘管加新风系统，气流组织为上送上回。
2.空调水系统每一层采用水平同程式. 主立管采用异程式。
3.工作区采用自然排风，病房区采用机械排风....

图纸共7张。

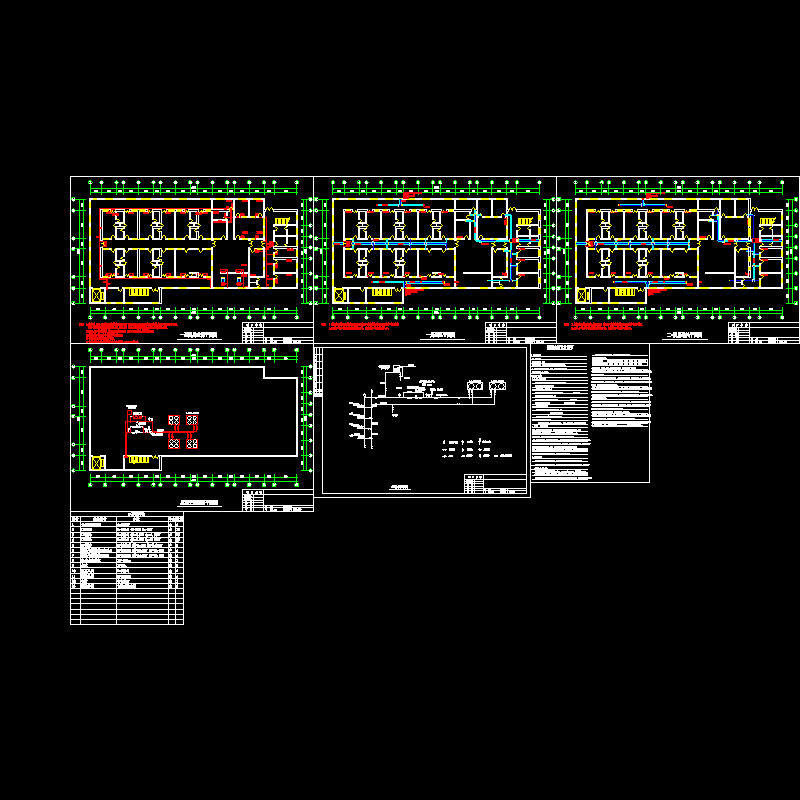

通风平面图

空调水系统图

屋顶空调安装平面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-26 20:33:33上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在暖通空调专区发帖交流相关知识。
