设计说明：有
-
建筑类别：住宅
-
建筑高度：高层建筑
-
建筑面积：18952.23平方米
-
地上层数：29层
-
地下层数：1层
-
图纸设计深度：施工图
-
设计年代：近代
-
设计内容：通风,采暖,防排烟,人防
-
采暖系统：热水辐射,户式燃气炉
-
项目地址：陕西
该项目为朝阳社区36#楼，为一类住宅。地上共29层，均为住宅。地下一层,分别为设备用房和人防工程,人防通风详见人防图纸。建筑分类为一类居住建筑。
设计内容：
住宅供暖系统设计。
通风及防排烟系统设计
一、采暖系统
采暖热源：该项目住宅各户设户式燃气壁挂炉，由燃气壁挂炉制备地暖用的45/35°C的低温热水。燃气壁挂炉应满足低温热水地板辐射采暖的技术要求。且户式燃气壁挂炉的热效率应符合现行国标《家用燃气快速热水器和燃气采暖热水炉限定值及能效等级》GB20665-2006中能效等级2级的规定值。
采暖系统形式：住宅采用户式壁挂锅炉带调温地板辐射采暖系统。每个环路配置一组房间温控器及电热执行机构，通过温控器设定并测量室内温度，将测得的实际室温与设定值进行比较后，联动供暖环路上的控制阀开度，达到智能温控的目的。
二、人防工程
本人防地下室工程为6级人防二等人员掩蔽所，设置于一层，设计为1个防护单元。该防空地下室战时通风系统与平时通风系统分设,当平时的通风管道与战时防护要求不一致时，应拆除局部连接的管道，封堵洞口以达到防护要求 。
战时人员掩蔽所为一个独立的防护单元，掩蔽人数约为387人.按防护要求设有清洁式，过滤式及隔绝式三种通风方式，战时进行相互转换。
地下室通风平面图
一层供暖平面图
人防通风平面图
防烟楼梯间正压送风系统图
地板辐射采暖大样图

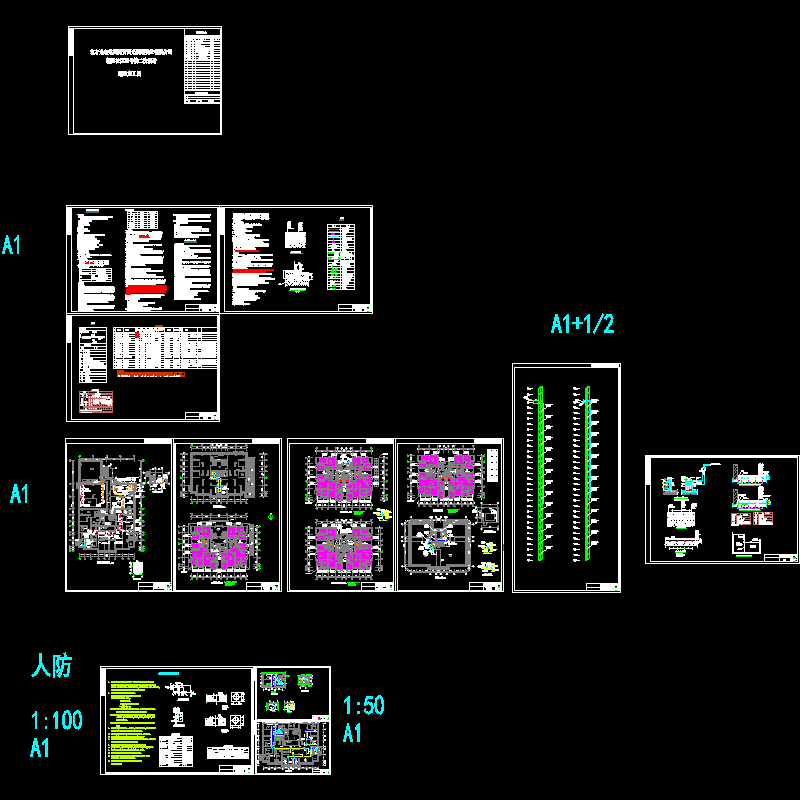

总缩略图
